Écran LED rouge/vert pur 7 segments cathode commune de 17 mm pour les systèmes de réfrigération numériques

Écran LED rouge/vert pur 7 segments cathode commune de 17 mm pour les systèmes de réfrigération numériques

Vue d'ensemble du produit

Les Light-Bo.un écran LED personnalisé à 7 segments à 3 chiffres, doté d'un0.67 pouces (17 mm) de hauteur du caractèreIl est conçu pour des performances polyvalentes dans les appareils électroménagers et les systèmes de climatisation.Pour les véhicules à moteur électriqueIl offre une visibilité claire pour les valeurs positives et négatives (grâce au signe moins).Configuré comme cathode commune (avec anode commune également disponible), cet écran équilibre une intensité lumineuse élevée (80-100mcd) avec une faible consommation d'énergie, ce qui le rend idéal pour les commandes de climatisation, les indicateurs de réfrigérateur et les systèmes de chauffage/refroidissement.

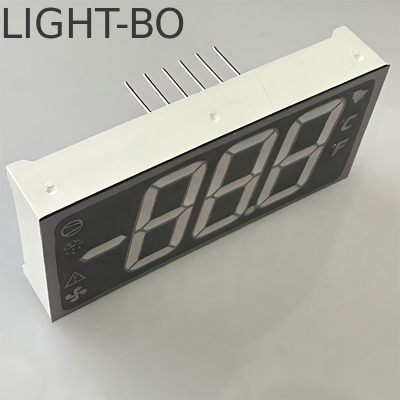

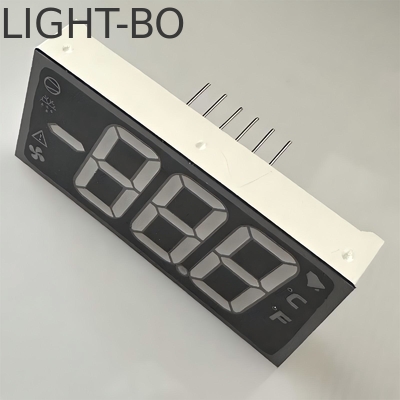

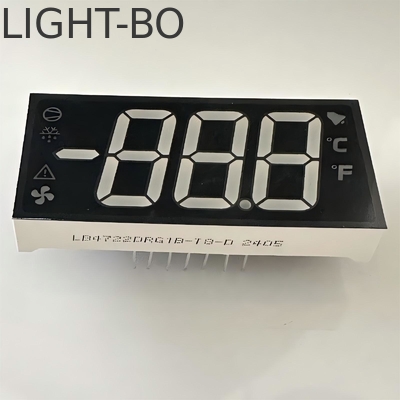

Image du produit

Principales caractéristiques

3 chiffres avec signe moins:La conception unique comprend un signe moins pour afficher des valeurs négatives (par exemple, température inférieure à zéro), essentielle pour les systèmes de contrôle du climat.

Options de couleur double:Le rouge ultra-éclatant (620-625 nm, 1,8-2,3 V) et le vert pur (515-525 nm, 2,8-3,3 V) répondent à des besoins esthétiques et fonctionnels divers des appareils, avec des couleurs supplémentaires disponibles (bleu, bleu glacé, blanc, etc.).

Taille optimale:0La hauteur des caractères de.67 pouces (17 mm) et les dimensions de 47 × 22 × 8 mm assurent la lisibilité sans occuper d'espace supplémentaire dans les panneaux d'appareils.

Une bonne visibilité:L'intensité lumineuse de 80-100 mcd et les segments blancs sur une surface noire (avec film protecteur) garantissent la clarté dans des environnements lumineux ou sombres.

Efficacité énergétiqueFaible courant avant (5-10mA/LED) minimise la consommation d'énergie, idéal pour un fonctionnement à long terme dans les appareils électroménagers.

Facile à intégrer:Configuration de cathode commune (anode commune en option), compatibilité IC et simple assemblage en ligne d'installation dans les cartes PC.

Durable et conforme:Des performances stables, une longue durée de vie et une certification RoHS assurent la fiabilité des applications ménagères et de contrôle du climat.

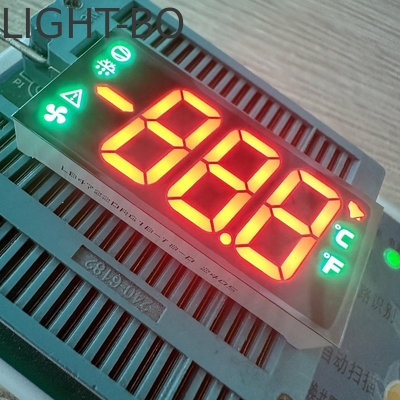

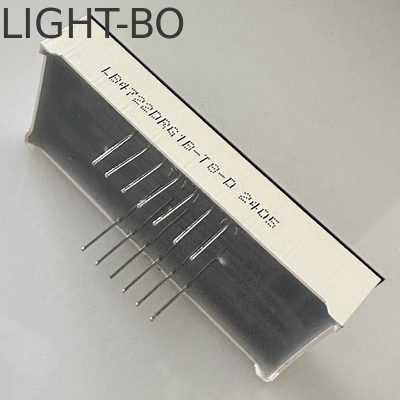

Image détaillée

Spécifications techniques

Applications

Idéal pour:

Commande de climatiseur et réfrigérateur

Systèmes de chauffage, de refroidissement et de climatisation

Appareils électroniques ménagers nécessitant des relevés numériques (y compris les valeurs négatives)

Indicateurs de température et affichage régulateur

Commande et logistique

Commande minimale:1000 pièces

Délai de négociation:Produits à base de plantes

Conditions de paiement:T/T, WU

Nom de l'entreprise:Guangdong, Chine (continent)

Options de transport:Océan, air, terre

Capacité de production:100,000 pièces par semaine

Emballage:EPE + Carton (protection sécurisée pour les segments et le signe moins)

Délai de livraison:10 à 15 jours

• Résistance maximale absolue ((Ta=25oC)

  Paramètre	Le symbole	Notes de crédit	Unité
  Courant vers l' avant (par dés)	Ppm	20	- Je ne sais pas
  Voltage inverse (par dés)	- Je ne sais pas.	5	V
  Dissipation de puissance par dés	Pm	80	mW
  Plage de température de fonctionnement	- Je vous en prie.	-40 à +85	oC
  Plage de température de stockage	Tstg	-40 à +85	oC
  Température de soudure ((≤ 3 secondes)	Le	260	oC

  Code: Jaune-vert-J

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	30		40	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	569		574	Nm



  Code: Ambre/Jaune -Y

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.5	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	60		80	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	585		595	Nm



  Code:Orange -F

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	60		80	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	600		605	Nm



  Code: Super rouge vif -R

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	50		60	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	630		635	Nm



  Code:Rouge ultra-éclatant -UR

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	80		100	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	625		635	Nm



  Code: Vert pur -G

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.6		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		180	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	515		525	Nm


  Code:BH bleu très clair

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		140	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	460		465	Nm

•

• Le code est: Ultra Bright White -WH

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		140	M.C.D.
  Température de couleur LED	Le K.	Si = 10 mA	5500	20	6800	Le K.
  Coordonnées de chromatisation	X/Y	Si = 10 mA	0.29,0.32		0.30,0.33	Nm

Il a été établi qu'il n'existait pas de lien entre le produit concerné et la marque.Créée en 2006, une entreprise qui intègre la R & D, la fabrication et la vente d'affichages LED optoélectroniques.Avec plus de 15 ans d'expérience OEM et ODM .
LIGHTBOs'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

L'affichage à LED à 7 segments, l'affichage à LED personnalisé, l'affichage numérique à LED, l'affichage à LED à matrice de points,Il est largement utilisé pour les appareils électroménagers,indicateurs de température,indicateurs d'humidité,contrôleur de réfrigérateur,indicateur thernostats,contrôle de chauffage et de refroidissement,et ainsi de suite.

FAQ ((Questions fréquemment posées)
Q1 Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes un fabricant original avec plus de 20 ans d' expérience dans les écrans optoélectroniques LED.
Q2 Quels sont vos principaux produits
R: Nos principaux produits comprennent l'affichage LED à 7 segments, l'affichage LED SMD, l'affichage LED à matrice de points, l'affichage LED Arrow, l'affichage LED de conception personnalisée, la barre lumineuse LED, le trou à travers, les LED SMD, les rétroéclairages LED,et ainsi de suite..
Q3 Quelle est votre MOQ?
R: Notre MOQ est de 1000 pièces, nous pouvons également accepter des commandes d' échantillons et de petites commandes avec une quantité inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour le test
R: Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais le coût du fret sera pris en charge par le client.
Q5 Quelle est votre durée de livraison?
R: délai de livraison:environ 10-20 jours; selon la quantité de commande et les matières premières. si vous avez une commande urgente, et nous avons des matières premières en stock,
Nous pouvons ajuster notre plan de production pour le faire en 7 à 10 jours.
Quelles sont vos conditions de paiement?
R: Nous acceptons le virement bancaire, T/T, Western Union et Paypal avec un petit montant. Les détails des modes de paiement peuvent être négociés.
Q7 Pouvez-vous me citer les prix FOB
R: Oui, nous pouvons vous citer des prix basés sur les incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix?
R: Oui, veuillez nous indiquer votre adresse e-mail ou nous contacter directement depuis notre site Web pour notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix?
R: Oui, nous pouvons envisager des réductions pour les commandes en vrac.
Q10 Combien seront les frais d'expédition
R: Cela dépend de la taille de votre envoi et de la méthode d'expédition.
Nous vous offrirons la charge comme vous l'avez demandé.
Q11 Pouvez-vous faire des produits de conception personnalisés
R: Oui, le service OEM&ODM est disponible. Nous pouvons personnaliser les tailles, la couleur et les icônes fonctionnelles selon vos exigences.
Q12 Si j'envoie mon dessin, pouvez-vous le faire pour moi seulement, et je ne le montrerai à personne d'autre
R: Oui, nous ne le montrerons ni ne le vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai d'échantillonnage pour les produits personnalisés
R: Le délai de livraison des échantillons sera d' environ 20-25 jours ouvrables après réception du coût du moule et de l' approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes de transport
R: Nous expédions habituellement les marchandises par DHL, FEDEX, UPS, EMS, BY AIR, BY SEA etc, vous pouvez également choisir l'autre moyen qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits?
R: nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d' expérience, nous effectuons deux fois un test à 100% pour tous nos produits avant expédition.
