| Nom De Marque: | LIGHTBO |

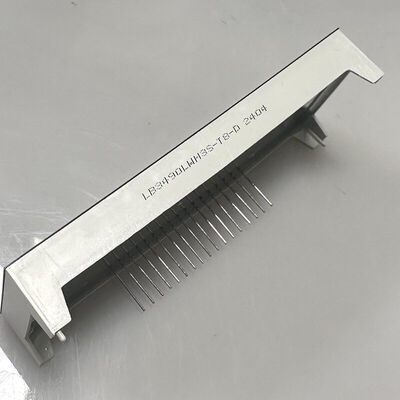

| Numéro De Modèle: | LB3490LWH3S-T8-D |
| Nombre De Pièces: | 1000 |
| Prix: | Negotiate |
| Conditions De Paiement: | TTT, Western Union |
| Capacité à Fournir: | 30000PC/jours |

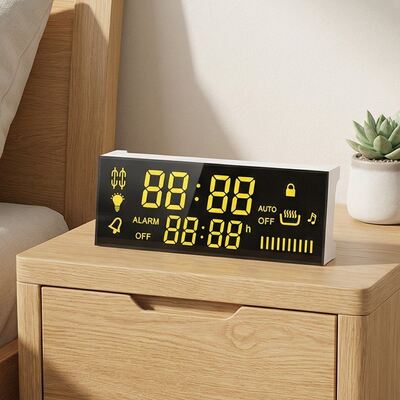

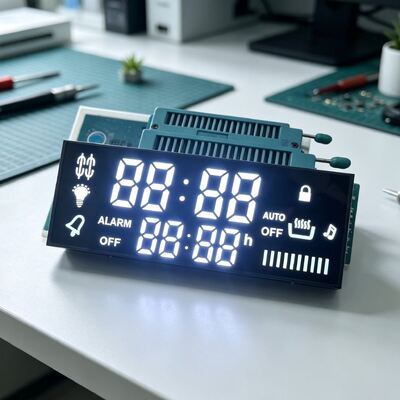

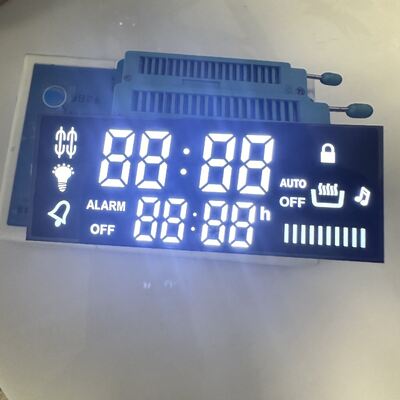

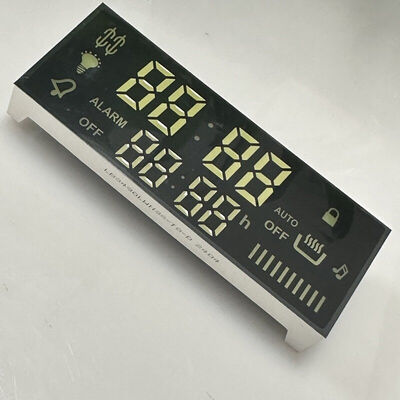

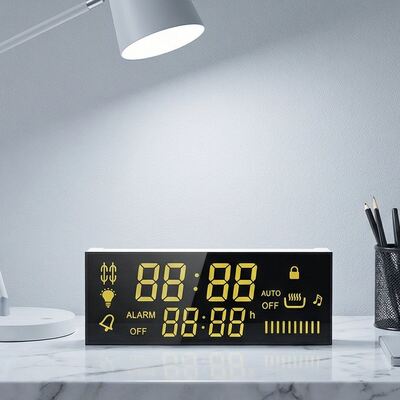

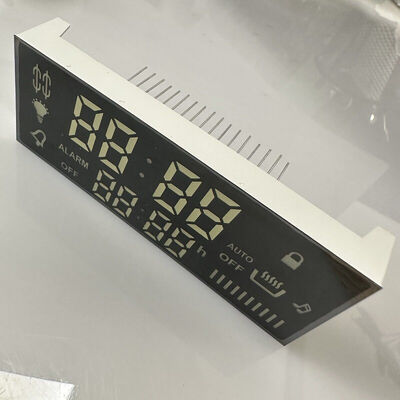

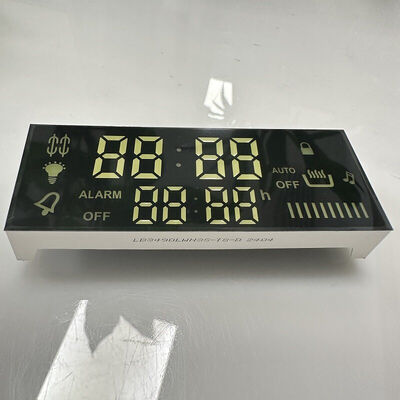

Module d'affichage LED 7 segments blanc ultra lumineux personnalisé pour panneaux de commande de cuisinière à gaz
Description du produit
Dimensions du colis : 90*34*14mm
Fabriqué avec des segments jaunes, surface noire avec film/autocollant
Polarité : Anode commune
Couleur de la LED : Blanc ultra lumineux
Intensité lumineuse : 100-120mcd
Tension directe : 2,8-3,2V
Courant direct recommandé : 5-10mA/LED
Couleur d'émission personnalisée : en rouge, jaune vert, vert pur, bleu, ambre, orange, et multicolore
Température de fonctionnement : max. +105C ~ +120C
Haute intensité lumineuse
Faible consommation d'énergie
Performance stable
Segments uniformes continus
Grand angle de vision
Longue durée de vie
Conforme RoHS
Application :
Largement utilisé pour les appareils électroménagers, le contrôle de four encastré, le contrôle de minuterie de four multifonction, le contrôle de cuisinière à gaz, le contrôle de minuterie de cuisinière, et ainsi de suite.
Valeurs limites absolues (Ta=25ºC)
| Paramètre | Symbole | Valeurs | Unité |
| Courant direct (par puce) | Ipm | 20 | mA |
| Tension inverse (par puce) | Vr | 5 | V |
| Puissance dissipée (par puce) | Pm | 80 | mW |
| Plage de température de fonctionnement | Topr | -40~+85 | ºC |
| Plage de température de stockage | Tstg | -40~+85 | ºC |
| Température de soudure (≤3 secondes) | Th | 260 | ºC |
Code : Vert Jaune - J
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,4 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 30 | 40 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 569 | 574 | nm |
Code : Ambre/Jaune - Y
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,5 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 60 | 80 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 585 | 595 | nm |
Code : Orange - F
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,4 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 60 | 80 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 600 | 605 | nm |
Code : Rouge super lumineux - R
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 50 | 60 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 630 | 635 | nm |
Code : Rouge ultra lumineux - UR
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 80 | 100 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 625 | 635 | nm |
Code : Vert pur - G
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 2,6 | 3,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 120 | 180 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 515 | 525 | nm |
Code : Bleu ultra lumineux - BH
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 2,8 | 3,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 120 | 140 | mcd | |
| Largeur du spectre à mi-hauteur | △λ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 460 | 465 | nm |
Code : Blanc ultra lumineux - WH
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 2,8 | 3,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 120 | 140 | mcd | |
| Température de couleur de la LED | K | If=10mA | 5500 | 20 | 6800 | K |
| Coordonnées chromatiques | X/Y | If=10mA | 0,29,0,32 | 0,30,0,33 | nm |
Applications des produits
![]()
Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, et ainsi de suite.
