Affichage LED matriciel carré 5*7 mm bleu ultra-lumineux 3 mm, cathode de ligne, anode de colonne pour indicateur d'étage d'ascenseur

Affichage LED matriciel carré 5*7 mm bleu ultra-lumineux 3 mm, cathode de ligne, anode de colonne pour indicateur d'étage d'ascenseur

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB03577EBH1B
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Union occidentale,
Capacité à Fournir:	20000 PCS/Day

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

Shenzhen, China

Certification:

ISO9001&RoHS

Emballage:

EPE+Carton

La date de livraison:

10-15 jours

Taper:

Standard

Dimension extérieure:

22,8*39*8..5MM

Diamètres de points émetteurs:

Polarité:

Anode de colonne de cathode en rangée

Packaging Details:

EPE+CARTON

Supply Ability:

20000 PCS/Day

Mettre en évidence:

Affichage de 3 mm

Émission bleu ultra-brillant

Conception commune de l'anode

Description du produit

Affichage LED matriciel ultra lumineux bleu 5x7

L'affichage LED matriciel carré 5x7 de Light-Bo présente un diamètre de point de 3 mm et une émission bleu ultra lumineux, conçu pour une communication visuelle claire et dynamique dans les indicateurs d'étage d'ascenseur et les panneaux d'affichage numériques.

Présentation du produit

Avec des dimensions extérieures compactes (22,8 x 39 x 8,5 mm) et un design élégant avec des points LED en époxy diffus blanc sur une face noire, cet écran offre un éclairage vibrant (80-100 mcd/LED) avec une longueur d'onde de 462-465 nm. Configuré en cathode de ligne et anode de colonne, il équilibre une efficacité élevée avec une faible consommation d'énergie, ce qui le rend idéal pour les indicateurs de position d'ascenseur, les affichages d'étage d'ascenseur, les panneaux mobiles et les panneaux d'affichage numériques.

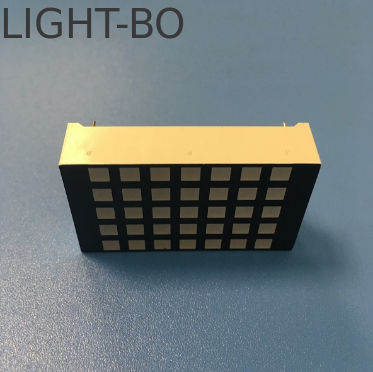

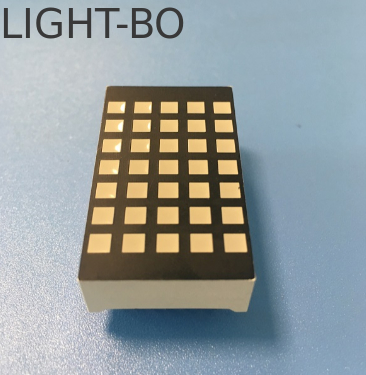

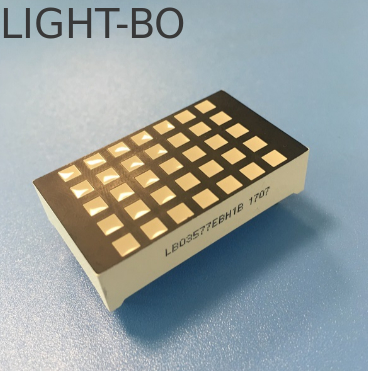

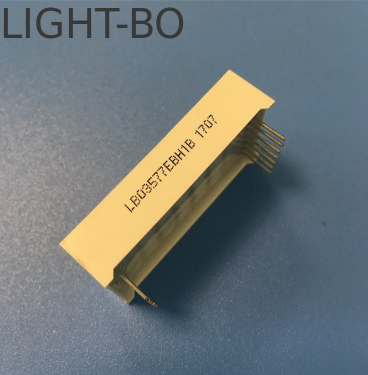

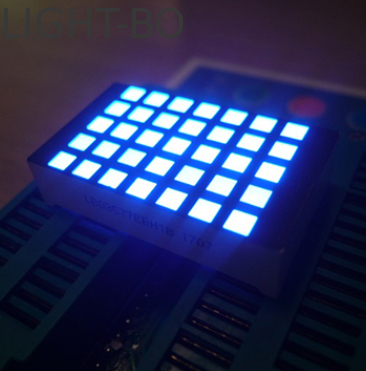

Images du produit

Caractéristiques principales

Émission bleu ultra lumineux : une lumière bleue vive (462-465 nm) avec une intensité de 80-100 mcd assure une haute visibilité
Conception matricielle 5x7 : un diamètre de point de 3 mm permet un affichage net des caractères, des chiffres et des graphiques simples
Performances efficaces : une faible tension directe (2,8-3,3 V/LED) et un courant recommandé (12-15 mA) réduisent la consommation d'énergie
Esthétique élégante : points LED en époxy diffus blanc sur une face noire pour un contraste net et une apparence professionnelle
Angle de vision large : assure la lisibilité depuis plusieurs positions
Intégration facile : configuration cathode de ligne/anode de colonne compatible avec les circuits intégrés
Conforme RoHS : respecte les normes environnementales pour les applications mondiales

Spécifications techniques

Spécification	Détails
Nom de la marque	Light-Bo
Type	Standard
Taille de la matrice de points	Points carrés 5x7
Diamètre du point	3 mm
Dimensions extérieures	22,8 x 39 x 8,5 mm
Couleur d'émission	Bleu ultra lumineux (462-465 nm) ; options multicolores disponibles
Polarité	Cathode de ligne, anode de colonne
Conception de surface	Points LED en époxy diffus blanc sur face noire
Intensité lumineuse	80-100 mcd/LED
Tension directe	2,8-3,3 V/LED
Courant recommandé	12-15 mA
Conformité	RoHS

Commande et logistique

Commande minimum : 500 pièces

Terme commercial : EXW

Conditions de paiement : T/T, WU

Origine : Guangdong, Chine (continentale)

Options de transport : maritime, aérien, terrestre

Capacité de production : 20 000 pièces/jour

Emballage : EPE + carton (protection sûre pour le transport)

Délai de livraison : 10-15 jours

Valeurs limites absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤3 secondes)	Th	260	°C

Caractéristiques électriques par code couleur

Vert Jaune (Code : J)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Code : Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (Code : F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge ultra lumineux (Code : R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra lumineux (Code : UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur (Code : G)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra lumineux (Code : BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra lumineux (Code : WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Informations sur le fabricant

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) fondée en 2006, est une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001:2015 pour les systèmes de management de la qualité, avec plus de 15 ans d'expérience OEM et ODM.

LIGHTBO s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications du produit

Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.

Certifications

Aperçu du bureau et de l'usine

Expositions de l'entreprise

Services d'expédition

Questions fréquemment posées

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les écrans LED à 7 segments, les écrans LED SMD, les écrans LED matriciels, les écrans LED à flèches, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, etc.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre MOQ.

Q4 : Avant de passer commande, puis-je obtenir des échantillons pour tester ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Délai de livraison : environ 10-20 jours ; selon la quantité commandée et les matières premières. Si vous avez une commande urgente et que nous avons les matières premières en stock, nous pouvons ajuster notre plan de production pour qu'il soit prêt dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petites sommes. Les détails des méthodes de paiement sont négociables.

Q7 : Pouvez-vous me proposer des prix FOB ?

R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Oui. Veuillez nous faire savoir votre adresse e-mail ou nous contacter directement sur le site web pour notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des remises pour les commandes en gros.

Q10 : Combien coûteront les frais d'expédition ?

R : Cela dépend de la taille de votre envoi et de la méthode d'expédition. Nous vous proposerons les frais comme vous l'avez demandé.

Q11 : Pouvez-vous fabriquer des produits sur mesure ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.

Q12 : Si j'envoie ma conception, pouvez-vous la fabriquer uniquement pour moi, et ne pas la montrer à personne d'autre ?

R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.

Q13 : Quel sera le délai de livraison des échantillons pour les produits personnalisés ?

R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception du coût du moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles sont les méthodes d'expédition ?

R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez également choisir une autre méthode qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité de vos produits ?

R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant expédition.
