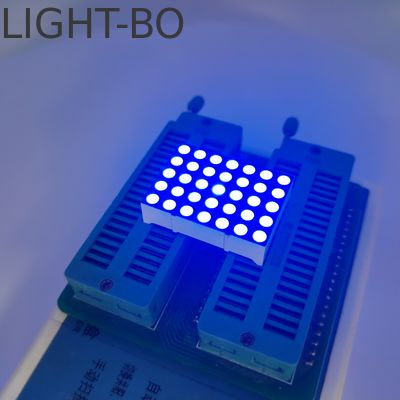

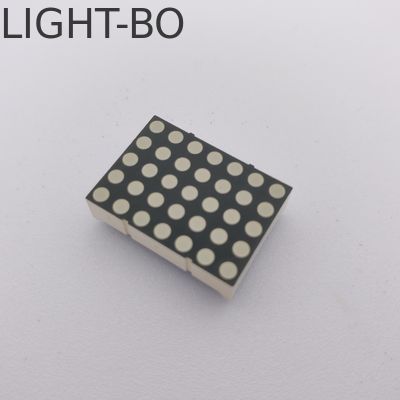

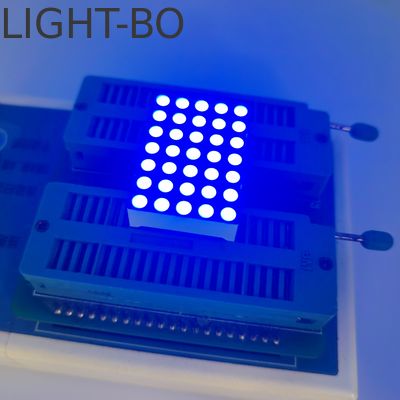

Affichage LED matriciel 5 X 7 3mm pour indicateur d'horloge de fuseau horaire numérique

Affichage LED matriciel 5 X 7 3mm pour indicateur d'horloge de fuseau horaire numérique

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB03572BBH1S
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	TT à l'avance
Capacité à Fournir:	50000PCS/days

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&RoHS

Dimensions extérieures:

220,75 x 31,8 x 8,5 mm

Application:

Écrans électroniques

Couleur des LED:

Ultra bleu

Intensité lumineuse:

100 à 120 mcd

Description:

Affichage à LED à matrice à points 3 mm 5 x 7

Luminosité:

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000PCS/days

Mettre en évidence:

Affichage LED à matrice de points de 3 mm

Indicateur d'horloge à affichage LED matriciel

Description du produit

Affichage LED à matrice de points 5x7 pour indicateurs d'horloge à fuseaux horaires numériques

Présentation du produit

Affichage LED à matrice de points 5x7 haute performance avec un diamètre de point émetteur de 3 mm, conçu pour les indicateurs d'horloge à fuseaux horaires numériques et diverses applications d'affichage.

Configuration de l'affichage LED à matrice de points 5x7
Diamètre du point émetteur : 3 mm
Dimensions extérieures : 22,75 × 31,8 × 8,5 mm
Connexion : Anode de ligne, cathode de colonne
Disponible en plusieurs couleurs : rouge, bleu, jaune, vert, orange, blanc et ambre

Spécifications bleu ultra lumineux

Couleur d'émission : Bleu ultra lumineux
Longueur d'onde : 460-470 nm
Intensité lumineuse : 100-120 mcd
Tension directe : 2,6-3,0 V/LED

Paramètres techniques détaillés

Jaune vert (Code : J/JU)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Code : Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (Code : F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge super lumineux (Code : R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra lumineux (Code : UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra lumineux (Code : BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur de spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra lumineux (Code : WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Conditions de fonctionnement maximales absolues (Ta=25ºC)

Paramètre	Symbole	Valeurs nominales	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

Informations sur le fabricant

Shenzhen Guangzhibao Technology Co., Ltd. (MARQUE : LIGHT-BO) est un fournisseur leader de solutions OEM et ODM depuis 2006. Avec la certification ISO 9001:2015 et plus de 15 ans d'expérience, nous fournissons des solutions d'affichage LED innovantes et de haute qualité à des prix compétitifs.

Applications

Nos écrans LED à matrice de points 5x7 sont conçus pour une intégration transparente dans diverses applications, notamment les appareils électroménagers, les affichages de température et d'humidité, les contrôleurs de réfrigérateur, les thermostats et les systèmes CVC.

Pure Green 5×7 Dot Matrix LED Display application example

Certifications et installations

Expositions de l'entreprise

Expédition et logistique

Vitrine des produits

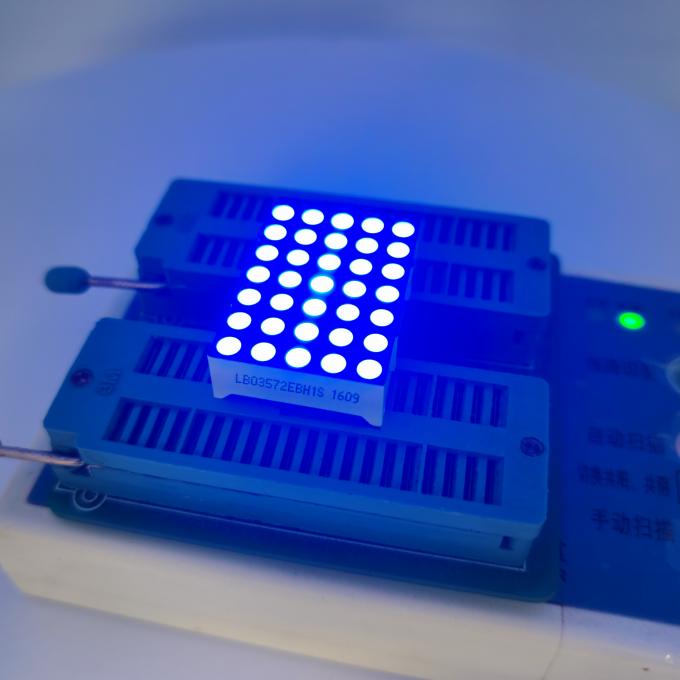

5×7 dot matrix LED display product close-up

Foire aux questions

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes des fabricants d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les affichages LED à 7 segments, les affichages LED SMD, les affichages LED à matrice de points, les affichages LED à flèches, les affichages LED personnalisés, les barres lumineuses LED, les LED traversantes, les LED SMD et les rétroéclairages LED.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces, mais nous acceptons également les commandes d'échantillons et les petites commandes avec des quantités inférieures à notre MOQ.

Q4 : Puis-je obtenir des échantillons pour des tests avant de passer une commande ?

R : Oui, nous pouvons fournir 5 à 10 échantillons gratuits pour les tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Le délai de livraison est d'environ 10 à 20 jours, en fonction de la quantité de la commande et de la disponibilité des matières premières. Pour les commandes urgentes avec des matières premières disponibles, nous pouvons ajuster la production pour livrer dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et PayPal pour les petits montants. Les détails du mode de paiement sont négociables.

Q7 : Pouvez-vous fournir des prix FOB ?

R : Oui, nous pouvons citer des prix basés sur les Incoterms EXW, FOB, CIF et DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Veuillez fournir votre adresse e-mail ou nous contacter directement via notre site Web pour notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des remises pour les commandes en gros.

Q10 : Combien coûtent les frais d'expédition ?

R : Les frais d'expédition dépendent de la taille de l'expédition et de la méthode d'expédition. Nous vous fournirons les frais sur demande.

Q11 : Pouvez-vous réaliser des produits de conception personnalisée ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs des LED et les icônes fonctionnelles selon vos exigences.

Q12 : Si j'envoie ma conception, la garderez-vous confidentielle ?

R : Oui, nous ne montrerons ni ne vendrons votre conception à d'autres sans votre autorisation.

Q13 : Quel est le délai d'exécution des échantillons pour les produits personnalisés ?

R : Le délai d'exécution des échantillons est d'environ 20 à 25 jours ouvrables après réception des frais de moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles méthodes d'expédition utilisez-vous ?

R : Nous expédions généralement via DHL, FedEx, UPS, EMS, par avion ou par mer. Vous pouvez choisir la méthode qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité des produits ?

R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % de tous les produits avant l'expédition.
