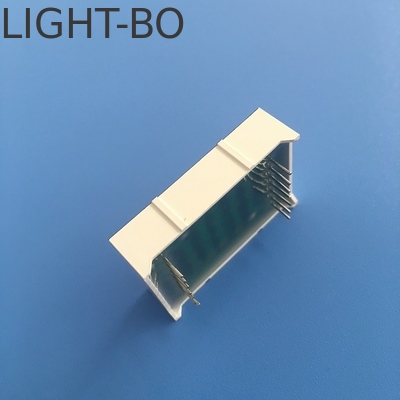

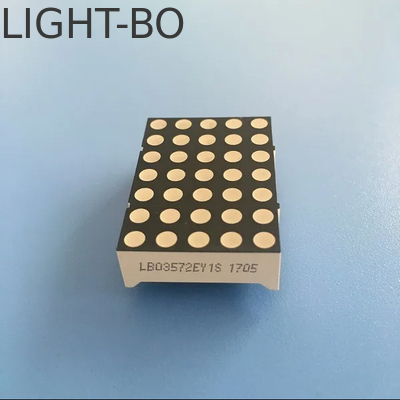

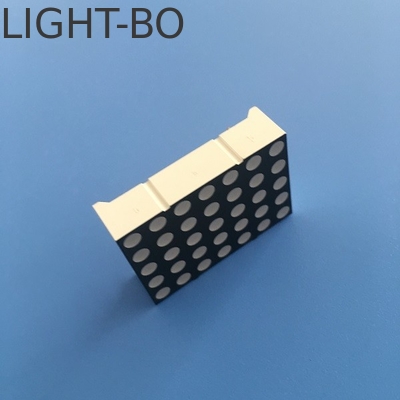

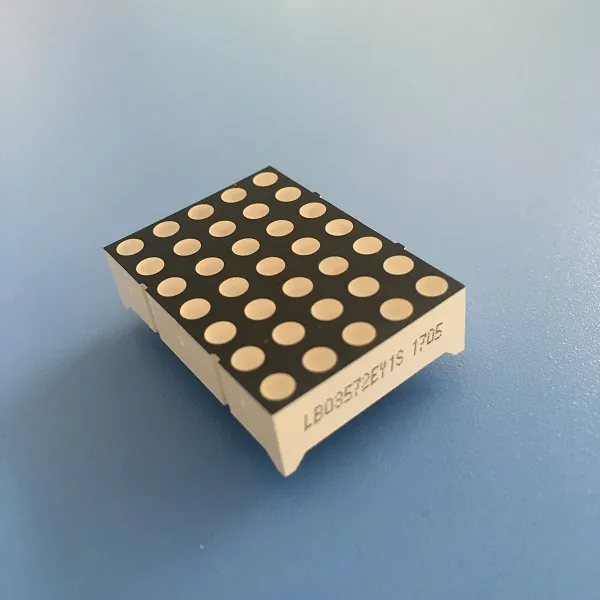

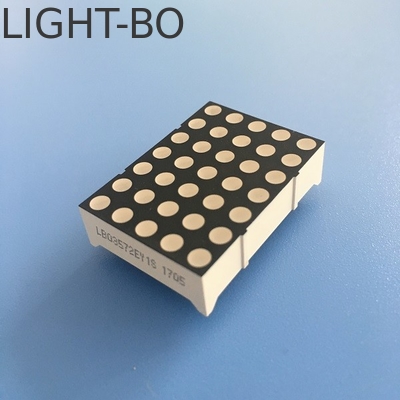

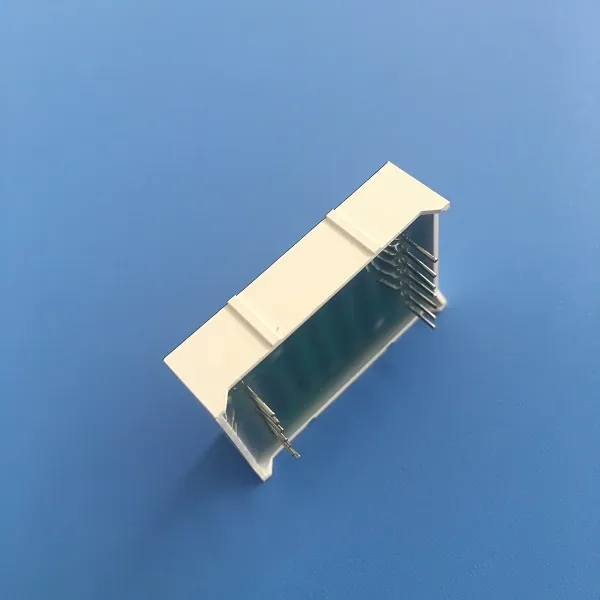

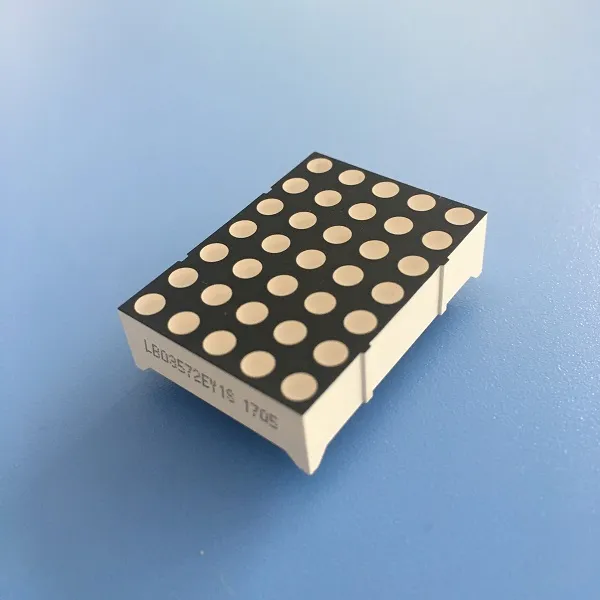

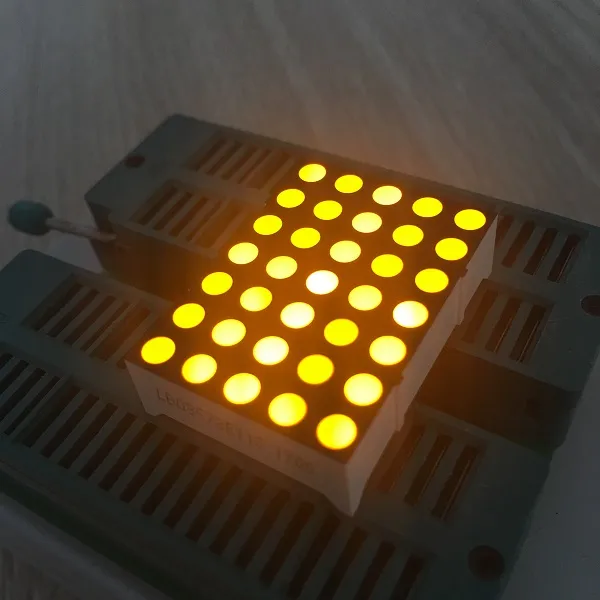

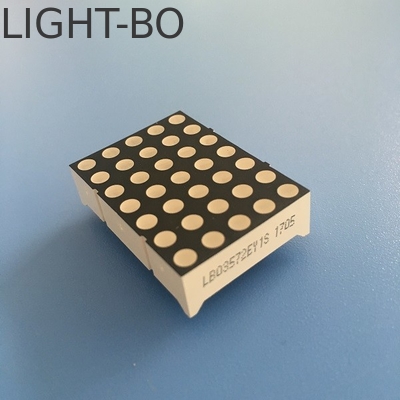

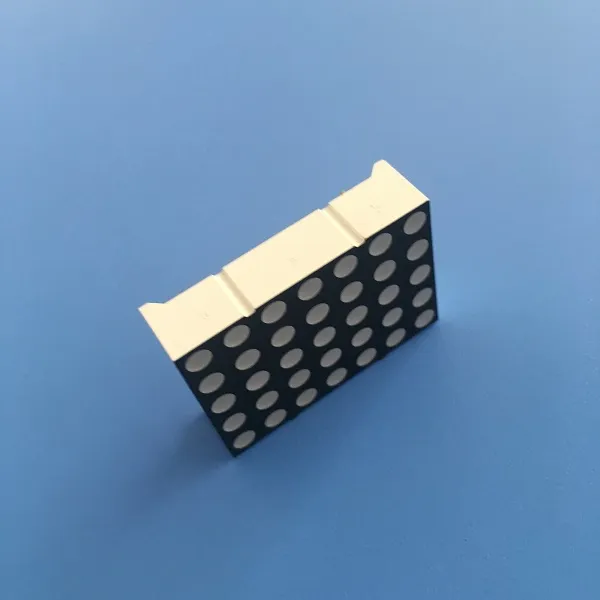

Affichage LED à matrice DOT jaune super lumineux de 3 mm pour les panneaux de signalisation et les panneaux de message

Affichage LED à matrice de points jaune super lumineux de 3 mm pour les panneaux de signalisation / panneaux de signalisation en mouvement

• Dimensions extérieures:220,75 x 31,8 x 8,5 mm

• Diamètre du point: 3,0 mm

• Points blancs sur la surface noire

• Anode de colonne de cathode en rangée

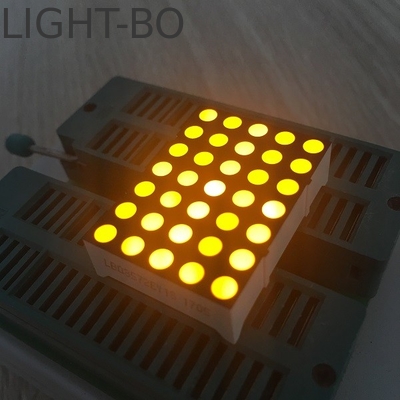

• Couleur émettrice: Superjaune vif

• Longueur d'onde: 585 à 595 nm

• Intensité lumineuse: 70 à 80 mcd

• Voltage vers l'avant: 1,8-2,5 V/ point

• Courant vers l'avant: 5 à 10 mA

• Intensité lumineuse élevée

• Avec un rendement élevé et une faible consommation d'énergie

• Extrêmement faible courant

• Grand angle de vue verticalement et horizontalement

• Performances stables

• Bonne consistance

• Longue durée de vie

• Facile à assembler

• Compatible avec le CI

• Répondre à la directive RoHS

• Couleurs émettrices: disponible en rouge, bleu, vert, ambre, orange, vert pur et blanc pur

• Résistance maximale absolue ((Ta=25oC)

  Paramètre	Le symbole	Notes de crédit	Unité
  Courant vers l' avant (par dés)	Ppm	20	- Je ne sais pas
  Voltage inverse (par dés)	- Je ne sais pas.	5	V
  Dissipation de puissance par dés	Pm	80	mW
  Plage de température de fonctionnement	- Je vous en prie.	-40 à +85	oC
  Plage de température de stockage	Tstg	-40 à +85	oC
  Température de soudure ((≤ 3 secondes)	Le	260	oC

  Code: Jaune-vert-J

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	30		40	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	569		574	Nm



  Code: Ambre/Jaune -Y

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.5	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	60		80	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	585		595	Nm



  Code:Orange -F

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	60		80	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	600		605	Nm



  Code: Super rouge vif -R

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	50		60	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	630		635	Nm



  Code:Rouge ultra-éclatant -UR

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	80		100	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	625		635	Nm



  Code: Vert pur -G

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.6		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		180	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	515		525	Nm


  Code:BH bleu très clair

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		140	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	460		465	Nm

•

• Le code est: Ultra Bright White -WH

  Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		140	M.C.D.
  Température de couleur LED	Le K.	Si = 10 mA	5500	20	6800	Le K.
  Coordonnées de chromatisation	X/Y	Si = 10 mA	0.29,0.32		0.30,0.33	Nm

•

• Applications:

• Convient pour les indicateurs de plancher d'ascenseur, les indicateurs de position, les écrans numériques et les écrans d'affichage, les panneaux de signalisation, les panneaux de signalisation, etc.
