Détails sur le produit:
|
couleur: | Blanc/rouge lumineux/vert/ambre | Dimensions externes: | 57*36*8mm |
---|---|---|---|
Taille de chiffre: | 18mm/11mm | Polarité: | Anode commune |
Nom: | le segment 7 a mené l'affichage | Application: | Contrôle de température |
Surligner: | affichage à LED du segment 80mW 7,Affichage à LED de segment du tableau de bord 7,4 affichage de segment des chiffres 7 |

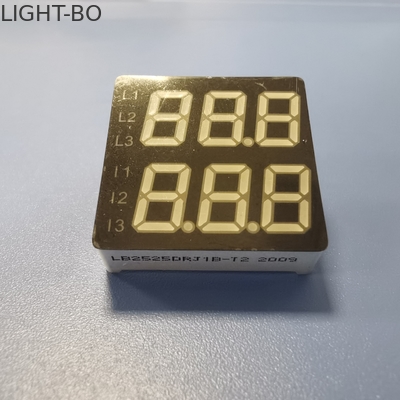

Doubles les chiffres ultra blancs/ultra verts de la ligne 4 + 4 ont adapté l'affichage à LED aux besoins du client de 7 segments pour le tableau de bord
Détail rapide des affichages à LED de segment
1. Nous pouvons vous fournir toutes sortes d'affichage à LED de 7 segments :
--- Taille de chiffre : de 0,25" à 16"
--- Chiffre Numer : 1, 2, 3, 4, 5 et 6 chiffres
2. Segment : segment 7 segment et 16 disponible
3. Couleur de émission disponible : Rouge, vert, bleu, jaune, ambre, blanc, bicolore
4. Couleur extérieure disponible : noir, gris ou rouge
5. Couleur de lentille : blanc ou mêmes qu'émettant la couleur
Code : Vert pur
Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
Tension en avant | Vf | If=20mA | 3,0 | 3,5 | V | |
Tension inverse | Vr | Ir=10uA | 5 | V | ||
Intensty lumineux | Iv | If=20mA | 200 | 220 | mcd | |
Spectre avec de demi-valeur | △λ | If=20mA | 20 | nanomètre | ||
Longueur d'onde | Dλ | If=20mA | 525 | 530 | nanomètre |
Code : Blanc ultra lumineux
Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
Tension en avant | Vf | If=20mA | 2,8 | 3,6 | V | |
Tension inverse | Vr | Ir=10uA | 5 | V | ||
Intensty lumineux | Iv | If=20mA | 100 | 120 | mcd | |
Spectre avec de demi-valeur | △λ | If=20mA | 20 | nanomètre |
Code : Rouge lumineux
Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
Tension en avant | Vf | If=20mA | 1,8 | 2,2 | V | |
Tension inverse | Vr | Ir=10uA | 5 | V | ||
Intensty lumineux | Iv | If=20mA | 25 | 35 | mcd | |
Spectre avec de demi-valeur | △λ | If=20mA | 20 | nanomètre | ||
Longueur d'onde | Dλ | If=20mA | 625 | 635 | nanomètre |
Code : Vert jaune
Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
Tension en avant | Vf | If=20mA | 1,8 | 2,5 | V | |
Tension inverse | Vr | Ir=10uA | 5 | V | ||
Intensty lumineux | Iv | If=20mA | 20 | 40 | mcd | |
Spectre avec de demi-valeur | △λ | If=20mA | 20 | nanomètre | ||
Longueur d'onde | Dλ | If=20mA | 569 | 574 | nanomètre |
Code : Ambre
Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
Tension en avant | Vf | If=20mA | 1,8 | 2,5 | V | |
Tension inverse | Vr | Ir=10uA | 5 | V | ||
Intensty lumineux | Iv | If=20mA | 20 | mcd | ||
Spectre avec de demi-valeur | △λ | If=20mA | 30 | nanomètre | ||
Longueur d'onde | Dλ | If=20mA | 585 | 595 | nanomètre |
Capacités absolues (Ta=25℃)
Paramètre | Symbole | Estimations | Unité |
Courant en avant (par matrices) | IPM | 20 | mA |
Tension inverse (par matrices) | Vr | 5 | V |
Dissipation de puissance (par matrices) | P.M. | 80 | mW |
Chaîne de température de fonctionnement | Topr | -40~+120 | ℃ |
Température ambiante de température de stockage | Tstg | -40~+120 | ℃ |
La température de soudure (sec 3) | Th | 260 | ℃ |
Vie fonctionnante 100,000hours, capacité absolue de LED à Ta=25℃
Caractéristique des affichages à LED de segment
