Module d'affichage LED à 7 segments à 4 chiffres ultra-blanc/rouge personnalisé pour panneaux de compteurs électriques (anode commune)

Module d'affichage LED à 7 segments à 4 chiffres ultra-blanc/rouge personnalisé pour panneaux de compteurs électriques (anode commune)

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB6020IRW1B
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	20000 PC / jour

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Certification:

ISO9001&RoHS

Température de stockage:

-35°C à +85°C

Type de produit:

Technologie SMD

Dimension de l'écran:

Sur mesure

La polarité:

CC et CA

Taper:

Standard

Numéro d'épingle:

8 à gauche + 16 à droite

Avantage:

Efficacité élevée, faible consommation d'énergie

Couleur des LED:

orange

Couleur des segments:

Micky blanc ou identique à la couleur émettrice

Luminosité:

12-230 millions de dollars

Couleur émettrice:

Rouge lumineux superbe

Spécification:

22,5*14*7,2MM

Pixels:

Type de chiffres:

Type à 4 chiffres

Détails d'emballage:

EPE+Carton

Capacité d'approvisionnement:

20000 PC / jour

Mettre en évidence:

Module d'affichage LED personnalisé à 7 segments

Affichage LED à 4 chiffres en rouge ultra-blanc

Affichage commun à sept segments d'anode pour compteurs

Description du produit

Module d'affichage LED 7 segments 4 chiffres blanc/rouge ultra-lumineux personnalisé pour panneaux de compteurs électriques (Anode commune)

Conçu spécifiquement pour les scénarios de comptage électrique, ce module d'affichage LED 7 segments à 4 chiffres est votre choix idéal pour des relevés numériques précis et fiables. Conçu pour s'intégrer parfaitement aux compteurs d'électricité, il combine un éclairage ultra-lumineux avec des performances stables, garantissant une visibilité claire même dans des armoires de compteur sombres ou fermées.

Spécifications clés

Type d'affichage : Module LED 7 segments à 4 chiffres (personnalisable)
Dimensions extérieures : 60 × 20 × 8 mm (conception compacte pour panneaux de compteurs)
Hauteur des chiffres : 14,2 mm (0,56 pouce) - visibilité claire à distance
Polarité : Anode commune (optimisée pour les circuits de commande de compteurs)
Couleur de la lumière : Blanc et rouge ultra-lumineux (couleurs personnalisées disponibles sur demande)
Compatibilité : Entièrement compatible avec les circuits intégrés de commande standard, facile à intégrer

Avantages principaux

• Luminosité supérieure : Sortie à haute luminance assurant une lisibilité aisée dans les boîtiers de compteur peu éclairés ou les environnements extérieurs lumineux

• Distribution uniforme de la lumière : Chaque segment brille uniformément, sans zones sombres ni luminosité inégale

• Conception économe en énergie : Consommation d'énergie ultra-faible et courant d'appel minimal pour un fonctionnement continu 24h/24 et 7j/7

• Fiabilité exceptionnelle : Conçu pour résister à une utilisation continue dans des environnements difficiles ou soumis à des variations de température

• Personnalisation flexible : Disponible en plusieurs couleurs avec un facteur de forme compact pour les panneaux de compteurs standard

Scénarios d'application

Ce module est spécialement conçu pour les systèmes de comptage électrique, notamment :

Compteurs électriques intelligents (résidentiels et industriels)
Appareils de surveillance de l'énergie
Panneaux de contrôle des services publics
Instruments de mesure électrique
Affichages de compteurs industriels

Qualité et conformité

Conforme RoHS, respectant les normes environnementales internationales
Rigoureusement testé pour sa durabilité et sa longue durée de vie
Facile à installer sur les circuits imprimés, réduisant le temps et les coûts de production

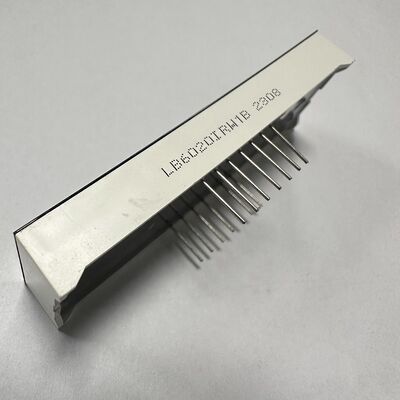

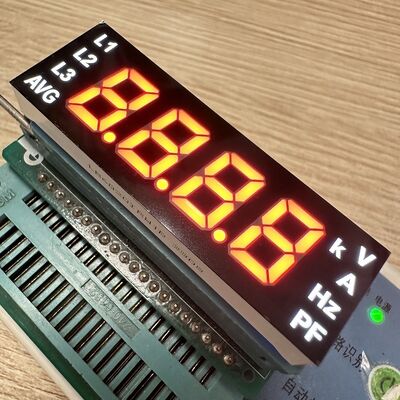

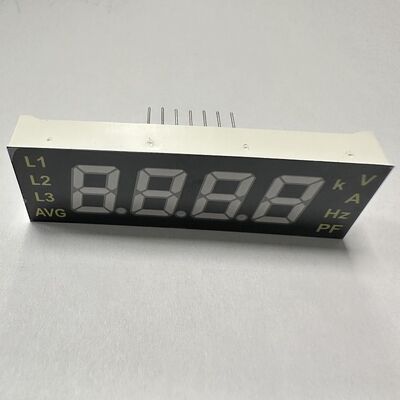

Images du produit

Délai de livraison

Quantité (pièces)	1 - 100	101 - 1000	> 1000
Délai de livraison estimé (jours)	5	15	en attente

Valeurs limites absolues (Ta=25 ºC)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

Paramètres techniques des LED

Vert Jaune (Code : J)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Code : Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (Code : F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge ultra-lumineux (Code : R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra-lumineux (Code : UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur (Code : G)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra-lumineux (Code : BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra-lumineux (Code : WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Informations sur le fabricant

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO)

Fondée en 2006, nous sommes une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001:2015 pour les systèmes de management de la qualité, avec plus de 15 ans d'expérience OEM et ODM.

LIGHTBO s'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications des produits

Affichage LED 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, et plus encore.

Certifications

Vue d'ensemble du bureau et de l'usine

Expositions de l'entreprise

Services d'expédition

Questions fréquemment posées

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les écrans LED 7 segments, les écrans LED SMD, les écrans LED matriciels, les écrans LED à flèches, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, et plus encore.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre MOQ.

Q4 : Avant de passer commande, puis-je obtenir des échantillons pour tester ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Délai de livraison : environ 10 à 20 jours ; selon la quantité de la commande et les matières premières. Si vous avez une commande urgente et que nous avons des matières premières en stock, nous pouvons ajuster notre plan de production pour qu'il soit prêt dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petites sommes. Les détails des méthodes de paiement peuvent être négociés.

Q7 : Pouvez-vous me proposer des prix FOB ?

R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Oui. Veuillez nous faire savoir votre adresse e-mail ou nous contacter directement sur le site web pour notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des remises pour les commandes en gros.

Q10 : Combien coûteront les frais d'expédition ?

R : Cela dépend de la taille de votre envoi et de la méthode d'expédition. Nous vous proposerons les frais comme vous l'avez demandé.

Q11 : Pouvez-vous réaliser des produits de conception personnalisée ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.

Q12 : Si j'envoie ma conception, pouvez-vous la réaliser pour moi uniquement, et ne pas la montrer à d'autres ?

R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.

Q13 : Quel sera le délai de livraison des échantillons pour les produits personnalisés ?

R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception des frais de moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles sont les méthodes d'expédition ?

R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc., vous pouvez également choisir une autre méthode qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité de vos produits ?

R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant expédition.
