Affichage LED matriciel rouge ultra haute visibilité 3mm

Name: Affichage LED matriciel rouge ultra haute visibilité 3mm
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB03572EUR1B-D
Price: 0.20 USD
Availability: InStock

Nom De Marque:	Light Bo
Numéro De Modèle:	LB03572EUR1B-D
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50000 PCS/day

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&RoHS

Taille de l'emballage:

43.5 x 14,0 x 7 mm

Type de broche:

TREMPER

Couleur de la puce du tube:

Ultra blanc

Couleur émettrice:

Rouge lumineux superbe

Storage_Température:

-40°C à +100°C

Force:

Longue durée de vie

Couleur émettrice:

Vert/Rouge

Applications:

Puissance de la batterie

Durée de vie:

80, 000 heures

Vie:

50000h

Couleur de surface:

Couleur noire ou grise

Expédition:

Par DHL TNT UPS EMS etc.

Courant inverse:

10ua

Courant direct:

12-15mA

Pixels:

10mm

Détails d'emballage:

EPE+Carton

Capacité d'approvisionnement:

50000 PCS/day

Mettre en évidence:

Affichage LED matriciel rouge haute visibilité

Affichage LED 3mm ultra rouge

Affichage matriciel à 7 segments

Description du produit

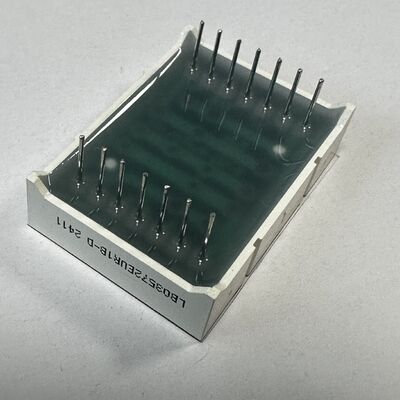

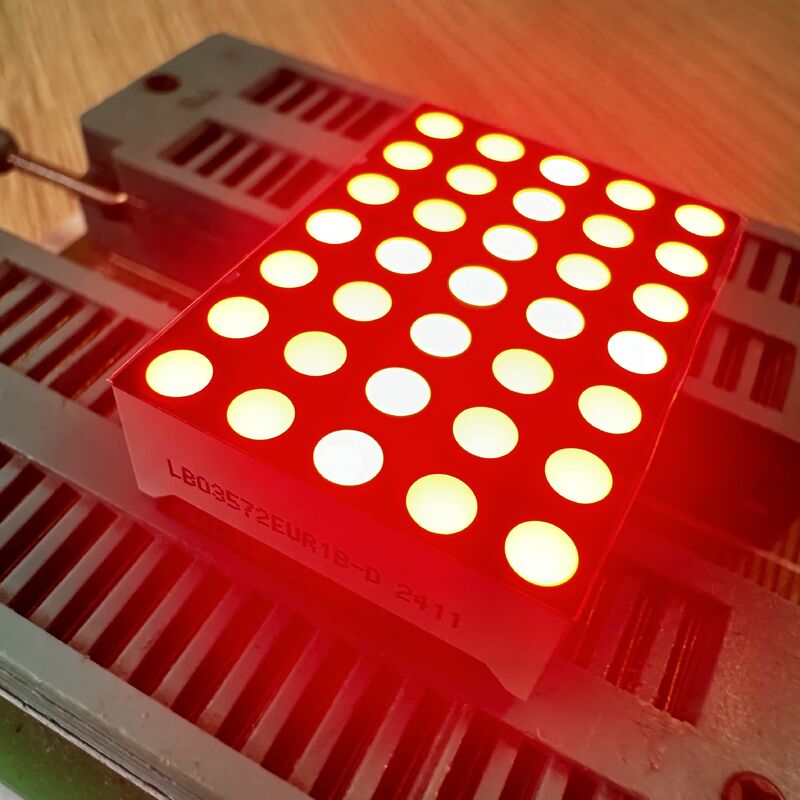

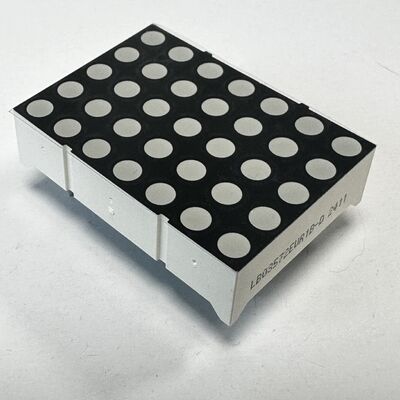

Affichage LED matriciel 3mm ultra rouge haute visibilité

Aperçu du produit

Affichage LED matriciel 5×7 3mm ultra rouge - Cathode de rangée pour écrans d'affichage

Cet affichage LED matriciel 5×7 haute visibilité est conçu pour les écrans d'affichage, les tableaux d'affichage et les systèmes d'indicateurs. Doté d'un diamètre de point émetteur de 3 mm et de dimensions extérieures compactes de 22,75 × 31,8 × 8,5 mm, il offre une lisibilité exceptionnelle dans diverses conditions d'éclairage.

Principales caractéristiques

Affichage LED matriciel 5×7 avec un diamètre de point émetteur de 3 mm
Dimensions extérieures compactes : 22,75 × 31,8 × 8,5 mm
Configuration de connexion cathode de rangée et anode de colonne
Éclairage LED rouge ultra brillant (longueur d'onde de 620-625 nm)
Intensité lumineuse de 80-100 mcd pour une visibilité claire
Basse tension directe : 1,8-2,2 V par LED
Haute intensité lumineuse avec une faible consommation d'énergie
Performances stables dans de larges conditions de fonctionnement
Longue durée de vie opérationnelle
Uniformité continue de la lumière sur tous les points
Assemblage facile avec des broches traversantes standard
Compatible avec les circuits intégrés de pilotes et les microcontrôleurs courants
Conforme à la directive RoHS pour les normes environnementales internationales
Plusieurs couleurs d'émission disponibles, notamment le rouge, le bleu, le jaune, le vert, l'orange, le blanc et l'ambre

Applications

Indicateurs de position d'ascenseur et affichages d'étage d'ascenseur
Panneaux et tableaux d'affichage mobiles
Écrans d'affichage et panneaux d'information
Appareils électroménagers et électroniques grand public
Panneaux de contrôle industriels et indicateurs d'état
Affichages d'information publique
Assemblages d'écrans LED personnalisés
Solutions d'affichage OEM

Spécifications techniques

Valeurs maximales absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par puce)	Ipm	20	mA
Tension inverse (par puce)	Vr	5	V
Dissipation de puissance (par puce)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤3 secondes)	Th	260	°C

Caractéristiques électriques et optiques

Jaune vert (Code : J)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Code : Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (Code : F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge super brillant (Code : R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra brillant (Code : UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur (Code : G)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.6		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra brillant (Code : BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.8		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra brillant (Code : WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.8		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Informations sur le fabricant

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) - Fondée en 2006, nous sommes une entreprise certifiée ISO 9001:2015 spécialisée dans la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Avec plus de 15 ans d'expérience OEM et ODM, LIGHTBO s'engage à fournir des solutions personnalisées de haute qualité et rentables pour améliorer la compétitivité de ses clients.

Applications du produit

Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel - largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, les systèmes de contrôle du chauffage et du refroidissement, et plus encore.

Certifications

Aperçu du bureau et de l'usine

Expositions de l'entreprise

Services d'expédition

Foire aux questions

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent l'affichage LED à 7 segments, l'affichage LED SMD, l'affichage LED matriciel, l'affichage LED fléché, l'affichage LED de conception personnalisée, la barre lumineuse LED, la LED traversante, les LED SMD, les rétroéclairages LED, et plus encore.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et des petites commandes avec des quantités inférieures à notre MOQ.

Q4 : Avant de passer une commande, puis-je obtenir des échantillons pour les tests ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Le délai de livraison est d'environ 10 à 20 jours, selon la quantité commandée et les matières premières. Pour les commandes urgentes avec des matières premières disponibles, nous pouvons ajuster notre plan de production pour l'achever dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et PayPal pour les petites sommes. Les détails des modes de paiement sont négociables.

Q7 : Pouvez-vous citer des prix FOB ?

R : Oui. Nous pouvons citer des prix basés sur les incoterms EXW, FOB, CIF et DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Veuillez fournir votre adresse e-mail ou nous contacter directement via notre site Web pour obtenir notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des réductions pour les commandes en gros.

Q10 : Combien coûteront les frais d'expédition ?

R : Les frais d'expédition dépendent de la taille de l'expédition et de la méthode d'expédition. Nous vous fournirons les frais sur demande.

Q11 : Pouvez-vous réaliser des produits de conception personnalisée ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs des LED et les icônes fonctionnelles en fonction de vos besoins.

Q12 : Si j'envoie ma conception, la garderez-vous confidentielle ?

R : Oui, nous ne montrerons ni ne vendrons votre conception à d'autres sans votre autorisation.

Q13 : Quel est le délai d'exécution des échantillons pour les produits personnalisés ?

R : Le délai d'exécution des échantillons est d'environ 20 à 25 jours ouvrables après réception du coût du moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles méthodes d'expédition utilisez-vous ?

R : Nous expédions généralement via DHL, FedEx, UPS, EMS, par avion ou par mer. Vous pouvez choisir la méthode qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité des produits ?

R : En tant que fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience, nous effectuons deux tests à 100 % de tous les produits avant l'expédition.
