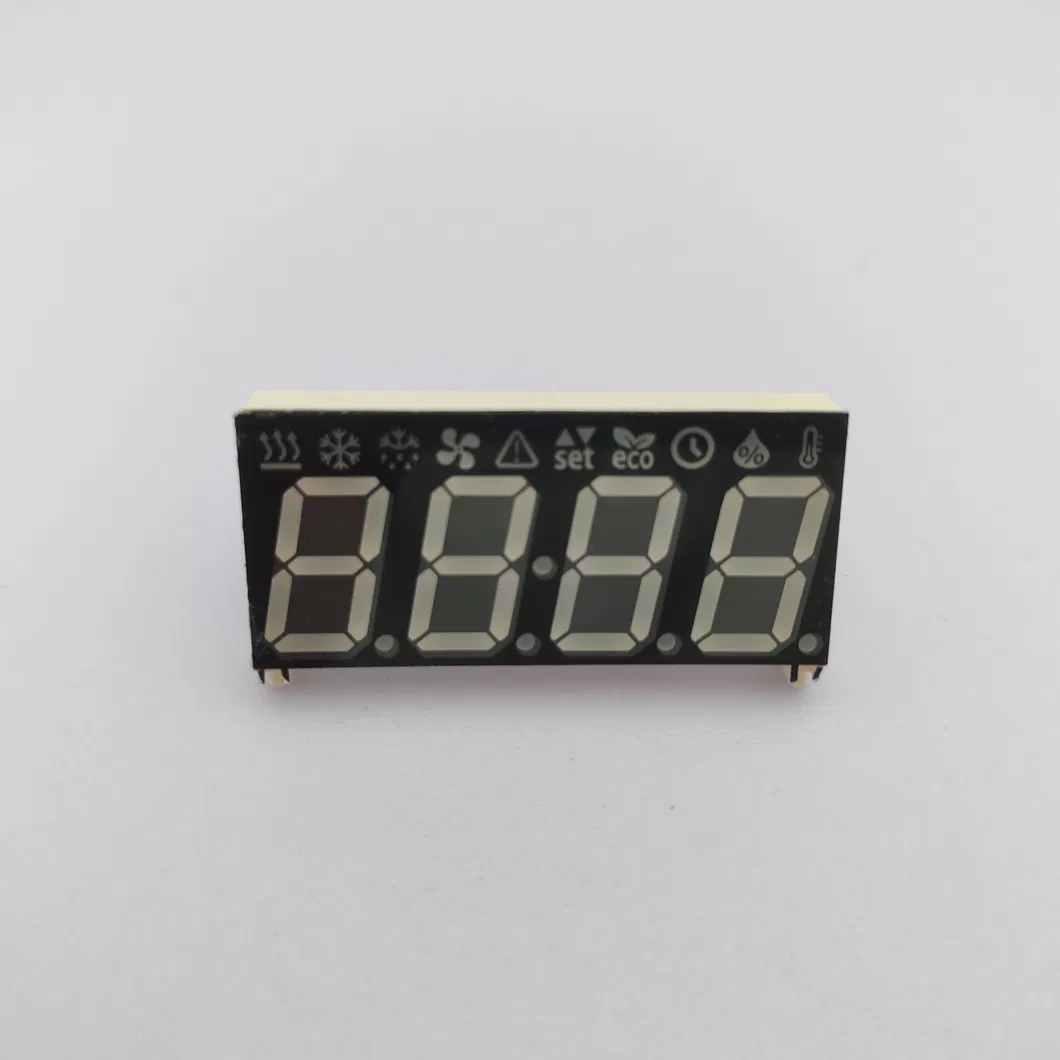

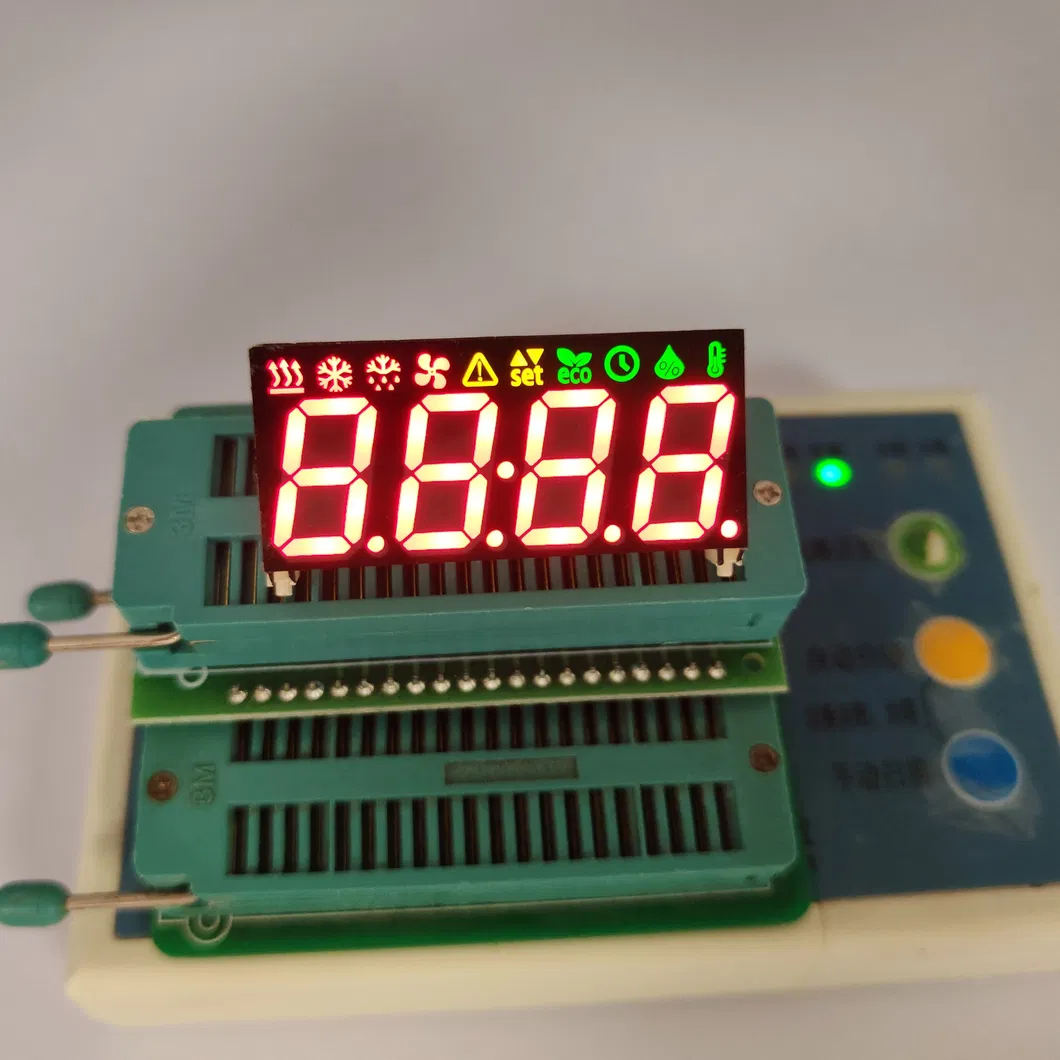

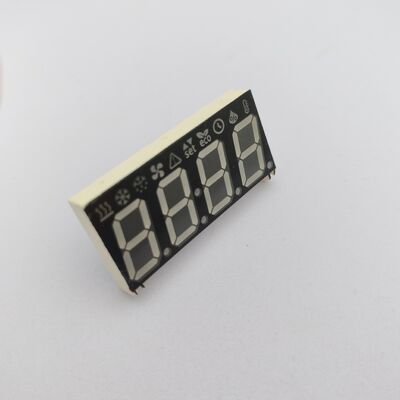

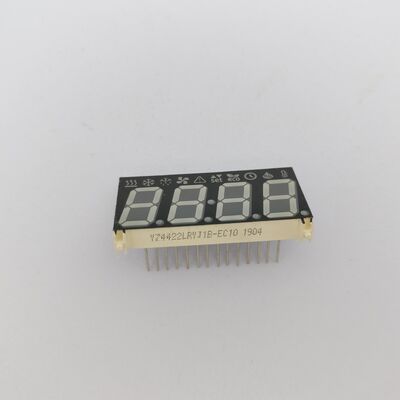

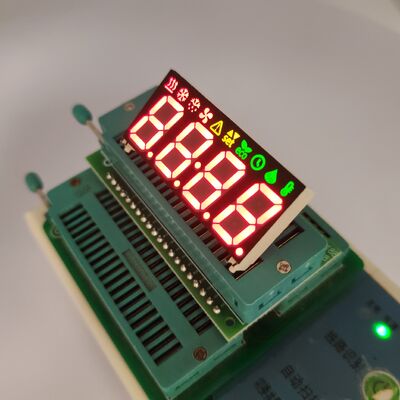

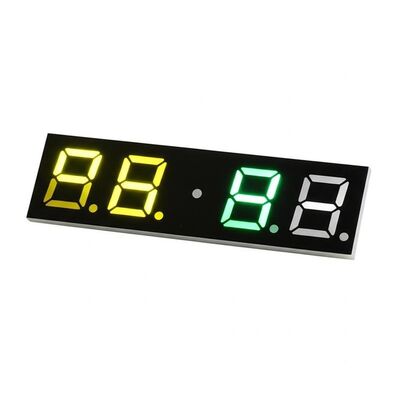

Affichage LED 7 segments 4 chiffres Jaune/Vert/Rouge pour contrôleur de climatiseur

• Absolues maximales (Ta=25°C)

  Paramètre	Symbole	Valeurs nominales	Unité
  Courant direct (par dé)	Ipm	20	mA
  Tension inverse (par dé)	Vr	5	V
  Puissance dissipée (par dé)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	°C
  Plage de température de stockage	Tstg	-40~+85	°C
  Température de soudure (≤3 secondes)	Th	260	°C

• Code : Vert Jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm

• Code : Ambre/Jaune - Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm

• Code : Orange - F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm

• Code : Rouge Super Lumineux - R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm

• Code : Rouge Ultra Lumineux - UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm

• Code : Vert Pur - G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.6		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm

• Code : Bleu Ultra Lumineux - BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

• Code : Blanc Ultra Lumineux - WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées chromatiques	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

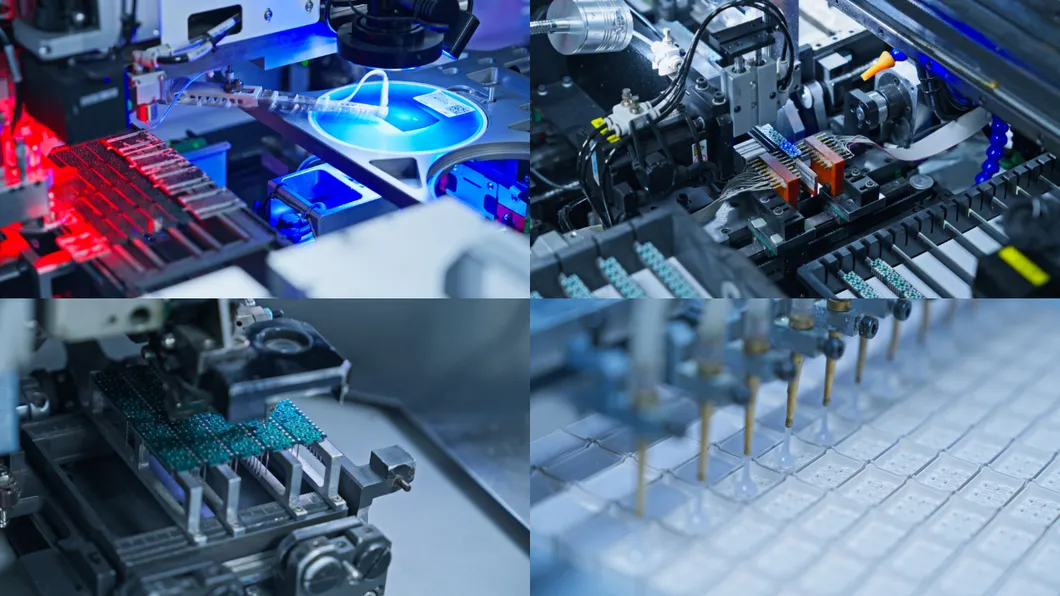

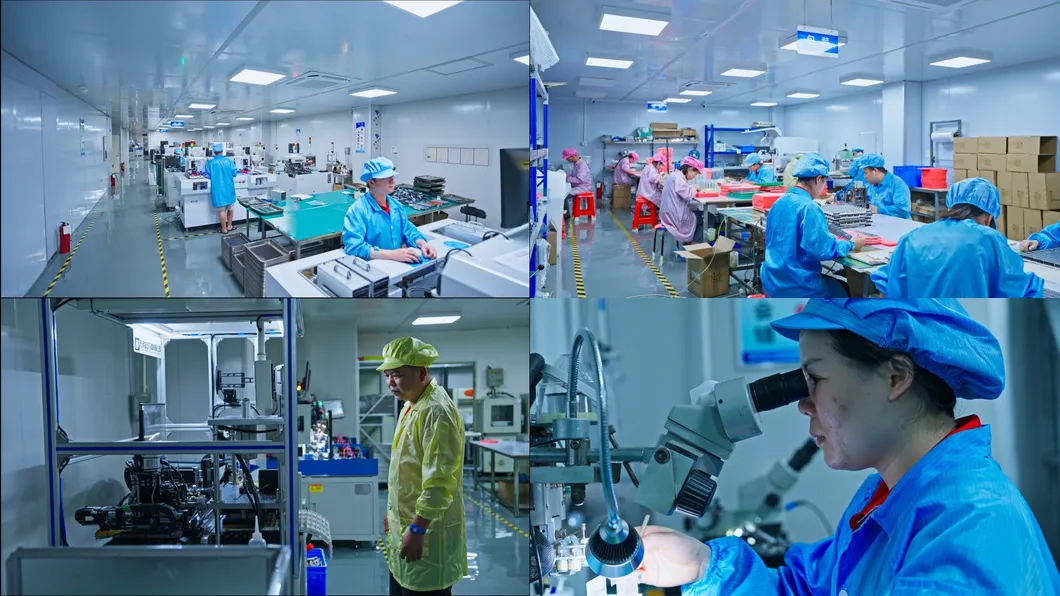

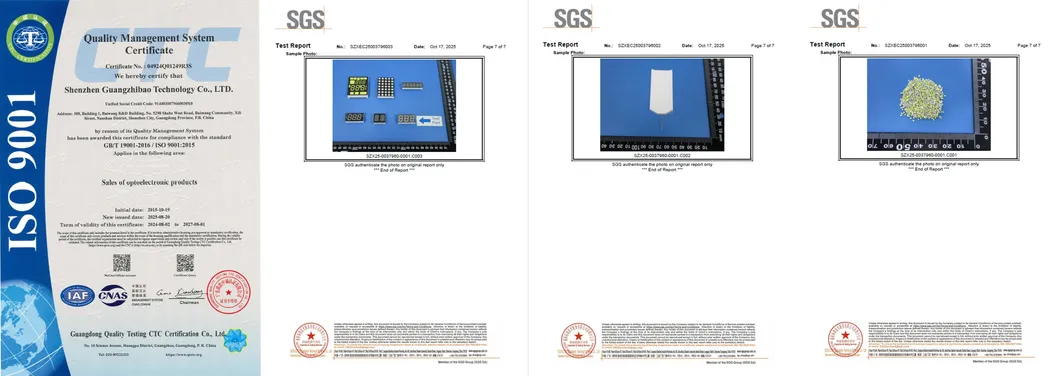

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001 2015 Systèmes de management de la qualité. Avec plus de 15 ans d'expérience OEM et ODM.
LIGHTBO s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils ménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.
