Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB11501AWH1B-H8-D
Price: 0.20 USD
Availability: InStock

Détails des produits

Maison Produits

Affichage à LED de 7 segments

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB11501AWH1B-H8-D
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Western Union,
Capacité à Fournir:	20000 PC / jour

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&RoHS

Nom de marque:

Light-Bo

Type:

Standard

Digit Count:

Single-digit (1 digit)

Digit Height:

38.10mm (1.5-inch)

Outer Dimensions:

30.6 x 44.0 x 8mm

Polarity:

Common Anode

Détails d'emballage:

EPE + Carton

Capacité d'approvisionnement:

20000 PC / jour

Mettre en évidence:

Affichage 38 mm

Émission lumineuse ultra-blanche

Conception commune de l'anode

Description du produit

Affichage LED 7 segments ultra blanc à chiffre unique 38 mm

Anode commune pour indicateur d'horloge numérique

Présentation du produit

Cet affichage LED 7 segments à chiffre unique est conçu pour les indicateurs d'horloge numérique et les applications de lecture numérique générales. Il présente une dimension extérieure de 38 mm, une hauteur de chiffre de 0,67 pouce (17 mm) et un éclairage blanc ultra-lumineux, offrant une haute visibilité et des performances stables. Avec une conception à anode commune, il s'intègre parfaitement aux circuits de commande standard, tandis que sa structure à faible consommation et à haute efficacité garantit un fonctionnement fiable à long terme.

Spécifications clés

Paramètre	Spécification
Type d'affichage	Affichage LED 7 segments à chiffre unique
Dimensions extérieures	44 × 19 × 9 mm
Hauteur du chiffre	0,67 pouce (17 mm)
Polarité	Anode commune
Couleur d'émission standard	Blanc ultra
Couleurs optionnelles	Rouge, jaune-vert, ambre ; plusieurs autres couleurs disponibles
Intensité lumineuse	Sortie d'intensité lumineuse élevée
Consommation d'énergie	Faible consommation d'énergie, courant extrêmement faible
Uniformité des segments	Lumière uniformément répartie sur chaque segment
Conformité	Conforme RoHS (standard)

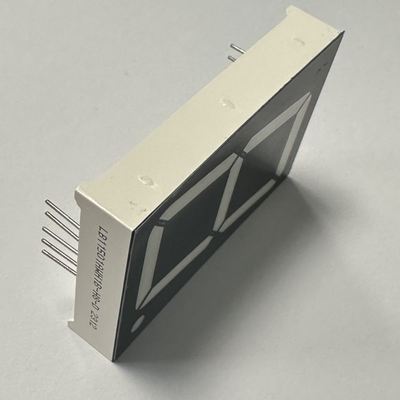

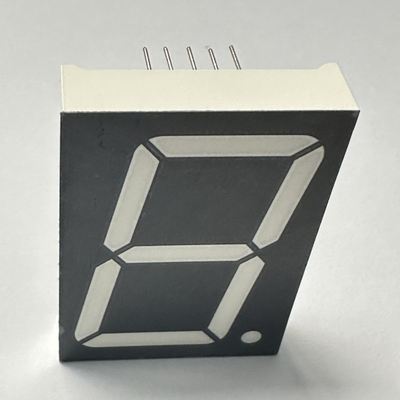

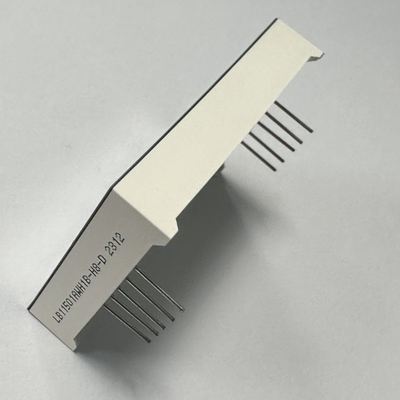

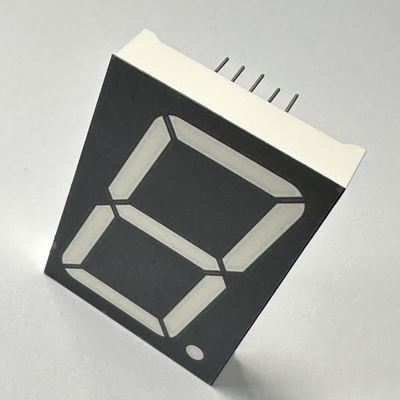

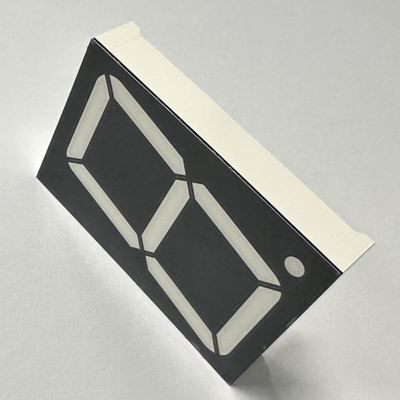

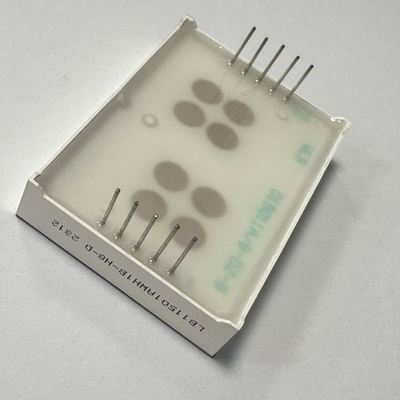

Images du produit

Caractéristiques et avantages principaux

Éclairage blanc ultra-lumineux : Affichage numérique clair et à haute visibilité, idéal pour les indicateurs d'horloge numérique.
Haute intensité lumineuse et uniformité : Répartition uniforme de la lumière sur les segments pour des lectures nettes et cohérentes.
Haute efficacité et faible consommation : Consommation de courant extrêmement faible, adaptée aux appareils alimentés par batterie et économes en énergie.
Stable et durable : Longue durée de vie opérationnelle avec des performances stables en utilisation continue.
Options de couleurs flexibles : Outre le blanc ultra, le rouge, le jaune-vert, l'ambre et d'autres couleurs personnalisées sont disponibles.
Intégration facile : Polarité à anode commune, compatible avec les circuits intégrés de commande grand public et le montage sur PCB.

Applications

Indicateurs d'horloge numérique
Panneaux d'instruments et lectures numériques
Minuteries, compteurs et panneaux de commande
Électronique grand public et appareils ménagers
Affichages d'état industriels

Pourquoi choisir cet affichage ?

Optimisé pour les applications d'horloge numérique avec une sortie blanc ultra à haute visibilité. Performances équilibrées : haute luminosité, faible consommation, longue durée de vie. Personnalisation flexible des couleurs pour s'adapter à différents designs de produits. Délais de livraison rapides pour les commandes de petite à moyenne taille, soutenant un déploiement rapide des projets.

Spécifications techniques

Valeurs limites absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤3 secondes)	Th	260	°C

Caractéristiques électriques par code couleur

Vert Jaune - J

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune - Y

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange - F

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge super brillant - R

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra brillant - UR

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur - G

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra brillant - BH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur spectrale à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra brillant - WH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Informations sur le fabricant

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO)

Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001:2015 pour les systèmes de gestion de la qualité. Avec plus de 15 ans d'expérience OEM et ODM.

LIGHTBO s'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications des produits

Affichage LED 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils ménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.

Certifications

Aperçu du bureau et de l'usine

Expositions de l'entreprise

Services d'expédition

Questions fréquemment posées

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les écrans LED 7 segments, les écrans LED SMD, les écrans LED matriciels, les écrans LED à flèches, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, etc.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre MOQ.

Q4 : Avant de passer commande, puis-je obtenir des échantillons pour tester ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Délai de livraison : environ 10 à 20 jours ; selon la quantité de la commande et les matières premières. Si vous avez une commande urgente et que nous avons les matières premières en stock, nous pouvons ajuster notre plan de production pour qu'elle soit prête dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petits montants. Les détails des méthodes de paiement peuvent être négociés.

Q7 : Pouvez-vous me proposer des prix FOB ?

R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Oui. Veuillez nous faire connaître votre adresse e-mail ou nous contacter directement sur le site Web pour notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des remises pour les commandes en gros.

Q10 : Combien coûteront les frais d'expédition ?

R : Cela dépend de la taille de votre envoi et de la méthode d'expédition. Nous vous proposerons les frais comme vous l'avez demandé.

Q11 : Pouvez-vous faire des produits de conception personnalisée ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.

Q12 : Si j'envoie ma conception, pouvez-vous la faire pour moi uniquement, et ne pas la montrer à personne d'autre ?

R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.

Q13 : Quel sera le délai de livraison des échantillons pour les produits personnalisés ?

R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception des frais de moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles sont les méthodes d'expédition ?

R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc., vous pouvez également choisir l'autre moyen qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité de vos produits ?

R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant l'expédition.
