Affichage LED 7 segments de 0,56 pouce (14,2 mm) à 4 chiffres – Vert pur, anode commune pour tableaux de bord et appareils électroménagers

Affichage LED 7 segments à 4 chiffres de 0,56 pouce (14,2 mm) – Vert pur, Anode commune pour tableaux de bord et appareils électroménagers

Description du produit

Aperçu du produit

Cet affichage LED à 7 segments et 4 chiffres est conçu pour des lectures numériques claires et fiables dans les tableaux de bord, les appareils électroménagers et les indicateurs numériques—avec une hauteur de caractère de 0,56 pouce (14,2 mm), des dimensions extérieures compactes (50,3×19,0×8 mm) et une émission vert pur vive. Configuré comme anode commune pour une intégration transparente dans les circuits standard, il se distingue par une conception à contraste élevé : segments blancs sur une surface noire qui élimine l'éblouissement et assure une visibilité nette, même en présence d'une forte lumière ambiante. Avec une intensité lumineuse de 120-140 mcd, il offre un éclairage lumineux et constant tout en maintenant une efficacité énergétique (tension directe de 2,8-3,2 V/LED, courant direct de 5-10 mA/LED). Conçu pour la durabilité (performances stables, longue durée de vie) et la facilité d'utilisation (compatibilité IC, assemblage facile), il prend en charge 6 couleurs d'émission supplémentaires (rouge, bleu, vert jaune, ambre, orange, blanc pur) et est conforme à la directive RoHS—ce qui en fait une solution polyvalente pour les indicateurs de température/humidité, les décodeurs et les commandes d'appareils électroménagers.

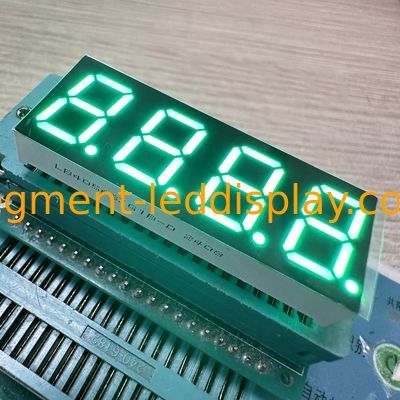

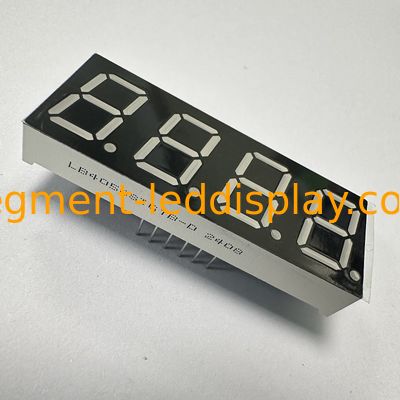

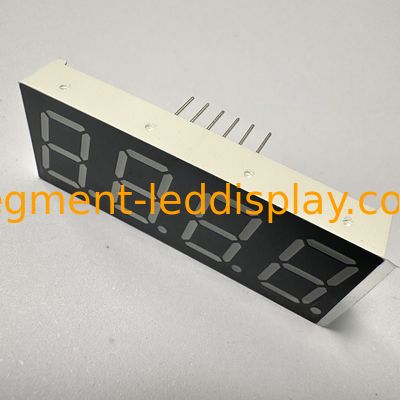

Image principale

Principales spécifications

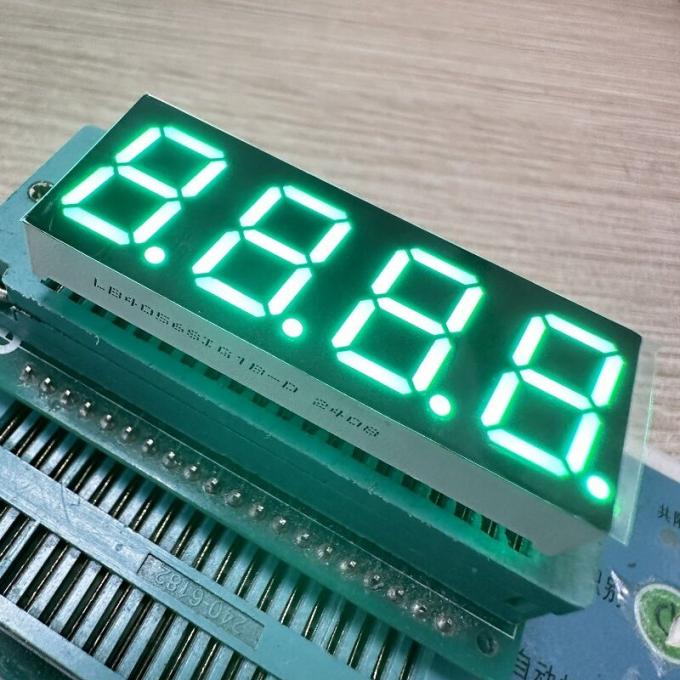

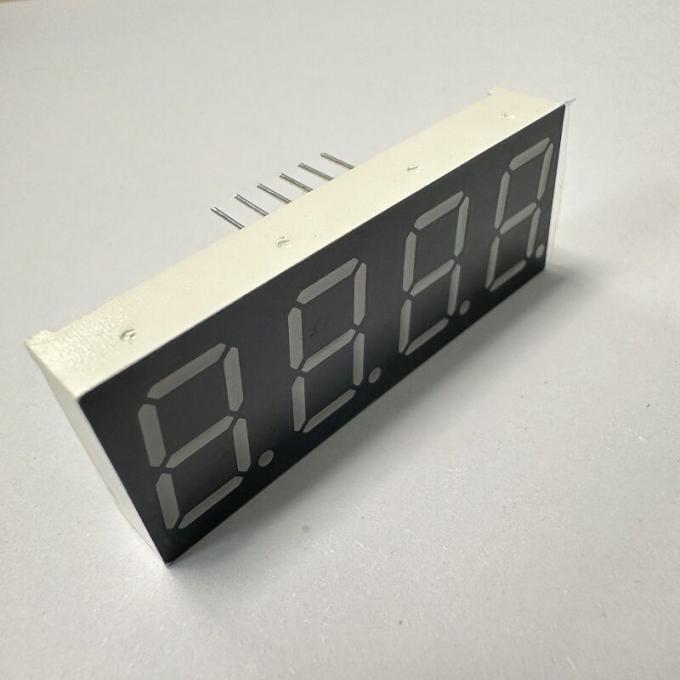

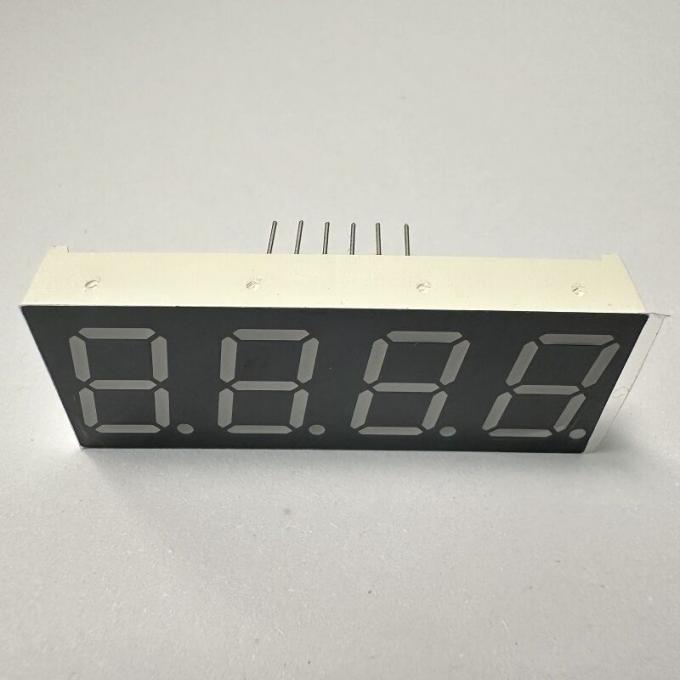

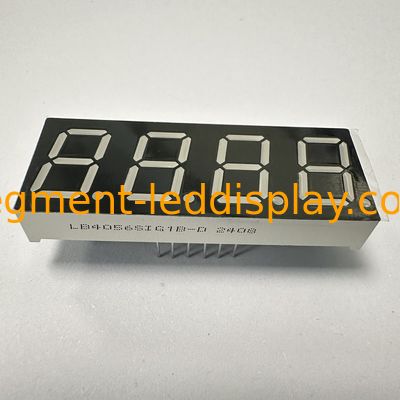

Image détaillée

Principales caractéristiques du produit

1. Contraste élevé et émission vert pur vive

Segments blancs + surface noire :Le contraste prononcé élimine la réflexion des lumières supérieures ou de la lumière du soleil, garantissant que les chiffres (0-9) restent—essentiels pour la lecture de valeurs précises comme la température, l'humidité ou les numéros de chaîne des décodeurs.

Émission vert pur (120-140 mcd) :Le vert vibrant et aux tons froids est agréable pour les yeux lors d'une visualisation prolongée (idéal pour les tableaux de bord surveillés par les techniciens) tout en se démarquant dans les environnements sombres (par exemple, les panneaux de commande des appareils électroménagers dans les cuisines peu éclairées).

2. Efficacité énergétique et performances durables

Courant extrêmement faible (5-10 mA/LED) :Minimise la consommation d'énergie, ce qui le rend adapté aux appareils fonctionnant 24h/24 et 7j/7 (par exemple, les indicateurs de température/humidité toujours allumés, les décodeurs en mode veille). S'aligne sur les normes écologiques pour les appareils électroménagers et l'électronique.

Performances stables et longue durée de vie :Construit avec des puces LED de haute qualité et un encapsulage durable pour résister aux fluctuations de tension et à l'usure environnementale (par exemple, l'humidité dans les cuisines, les vibrations dans les tableaux de bord industriels). Assure une luminosité constante pendant plus de 50 000 heures, réduisant ainsi les besoins de maintenance.

3. Intégration facile et polyvalence

Polarité anode commune :Correspond aux conceptions de circuits standard pour les tableaux de bord, les appareils électroménagers et les indicateurs numériques—éliminant le besoin d'inversion de tension personnalisée ou de circuits adaptateurs. Simplifie la conception des PCB et accélère la fabrication pour les marques.

Compatible IC: Fonctionne de manière transparente avec les circuits intégrés de pilotes d'affichage courants, permettant une intégration plug-and-play dans les systèmes de contrôle existants (aucune refonte requise pour les décodeurs ou les indicateurs de température).

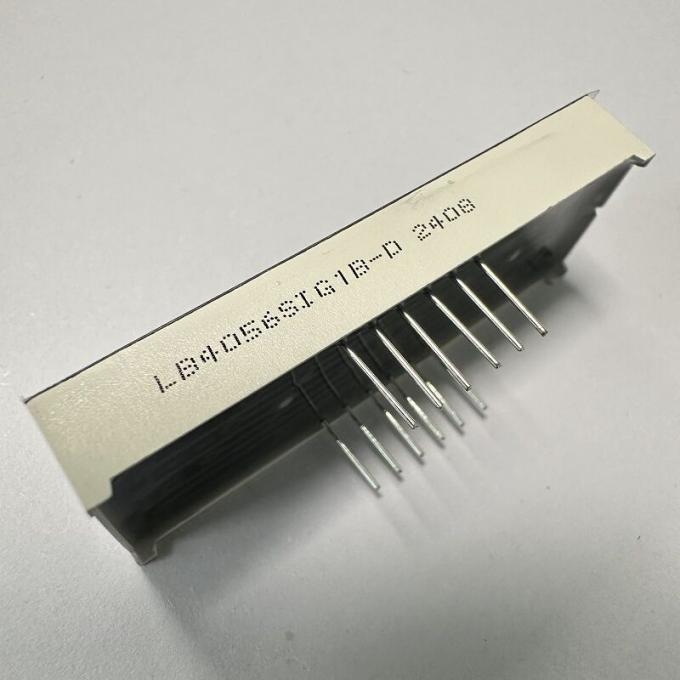

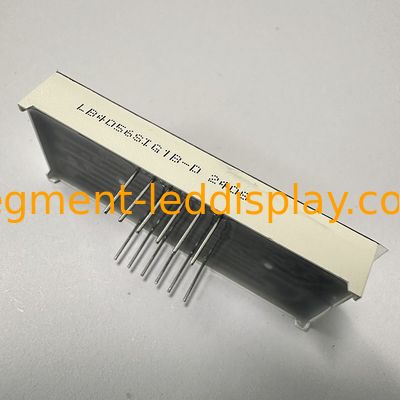

Facile à assembler : Les dimensions compactes de 50,3×19,0×8 mm et la disposition standardisée des broches permettent un montage direct sur les PCB ou les prises—même pour les configurations à espace limité comme les panneaux de commande d'appareils électroménagers minces ou les tableaux de bord denses.

4. Conformité réglementaire et flexibilité des couleurs

Conforme RoHS :Sans substances restreintes, garantissant la conformité aux réglementations mondiales pour l'électronique grand public, les appareils électroménagers et les équipements industriels. Aucun obstacle à l'exportation vers les principaux marchés comme l'UE, l'Amérique du Nord ou l'Asie.

Options multicolores : Au-delà du vert pur, 6 couleurs supplémentaires répondent à divers besoins de conception :

Rouge : Idéal pour les statuts "d'alerte".

Bleu : Adapté aux appareils électroménagers modernes et élégants.

Vert jaune/ambre/orange : Parfait pour les affichages chauds et ambiants.

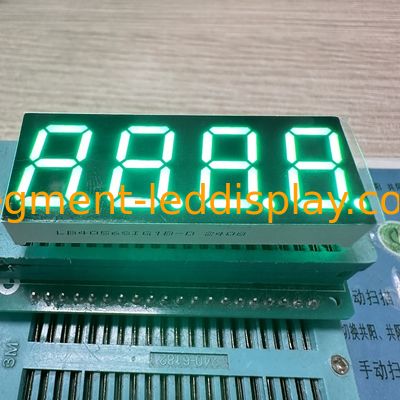

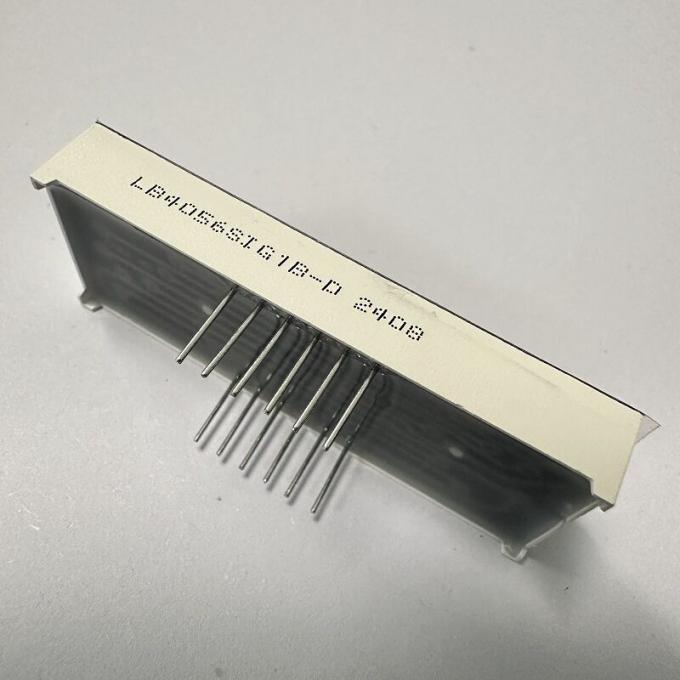

Image détaillée

Applications

Conçu pour les scénarios de lecture numérique dans les cas d'utilisation grand public et industriels :

Tableaux de bord : Indicateurs industriels (pression, débit), affichages auxiliaires automobiles (tension de la batterie, niveau d'huile) et équipements médicaux (métriques numériques simples).

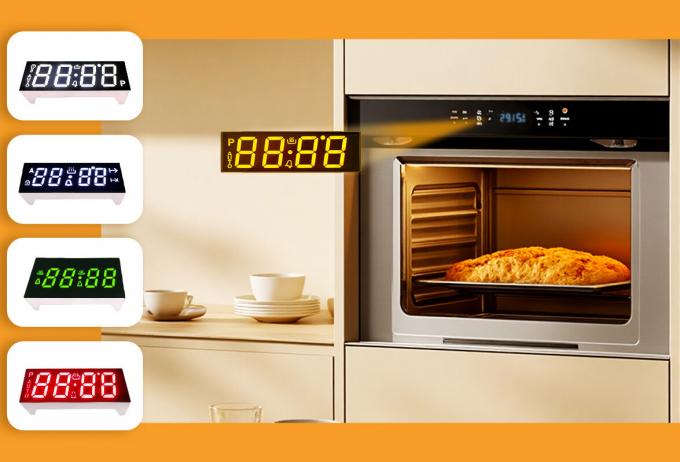

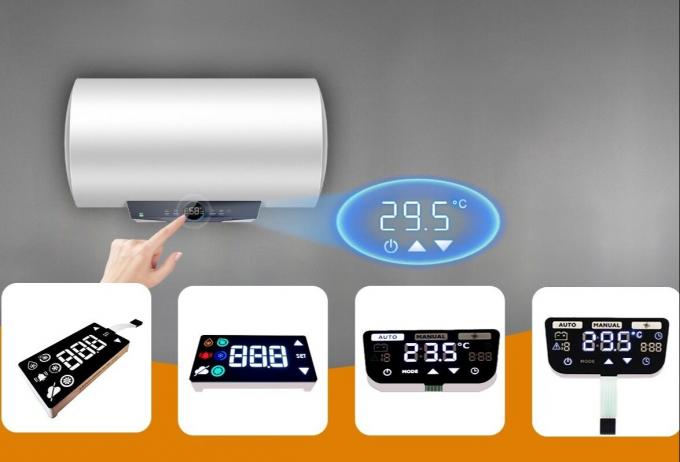

Appareils électroménagers : Commandes de température du réfrigérateur, minuteries de micro-ondes, fours électriques et plaques à induction (réglages de puissance).

Indicateurs numériques : Moniteurs de température/humidité, chargeurs de batterie et balances numériques (lectures de poids).

Décodeurs : Numéros de chaîne, intensité du signal et durée de lecture.


• Valeurs maximales absolues (Ta=25ºC)

  Paramètre	Symbole	Valeurs nominales	Unité
  Courant direct (par puce)	Ipm	20	mA
  Tension inverse (par puce)	Vr	5	V
  Dissipation de puissance (par puce)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	ºC
  Plage de température de stockage	Tstg	-40~+85	ºC
  Température de soudure (≤3 secondes)	Th	260	ºC

  Code : Vert jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm



  Code : Ambre/Jaune -Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm



  Code : Orange -F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm



  Code : Rouge super brillant -R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm



  Code : Rouge ultra brillant -UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm



  Code : Vert pur -G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.6		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm


  Code : Bleu ultra brillant -BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

•

• Code : Blanc ultra brillant -WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées de chromaticité	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

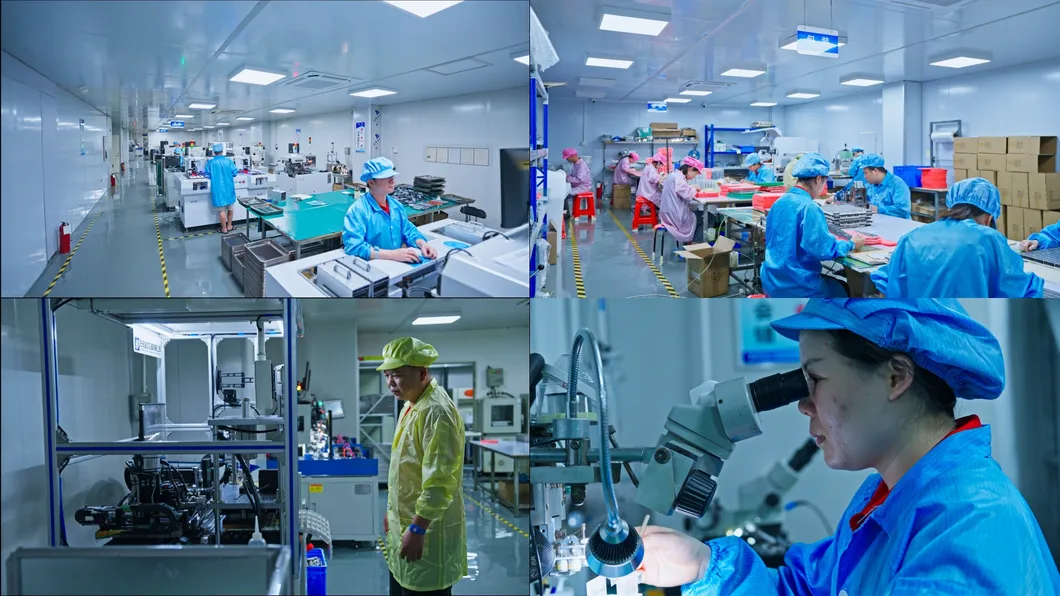

    Shenzhen Guangzhibao Technology Co., Ltd. (Marque : Light-Bo) créée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001 2015 Quality Management Systems. Avec plus de 15 ans d'expérience OEM et ODM.
    LightBo s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire les coûts et à améliorer la compétitivité.

    Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, le contrôleur de réfrigérateur, l'indicateur de thermostats, le contrôle du chauffage et du refroidissement, etc.
