Description du produit

Vue d'ensemble du produit

L'affichage LED à 7 segments de 5 chiffres de Light-Bo, doté d'une hauteur de caractère de 0,28 pouce (7 mm) et d'une émission blanche ultra-brillante, est conçu pour une précision dans les appareils à espace restreint.Avec des dimensions extérieures compactes (38.6×10.2×8mm) et un design à contraste élevé “segments blancs sur une surface noire “il offre une intensité lumineuse exceptionnelle (120-160mcd tout en maintenant une faible consommation d'énergie.Cet écran combine des performances stables, facile à assembler et conforme à RoHS, ce qui le rend idéal pour les panneaux d'instruments, les appareils électroménagers, les indicateurs numériques, les écrans d'horloge LED et les décodeurs.

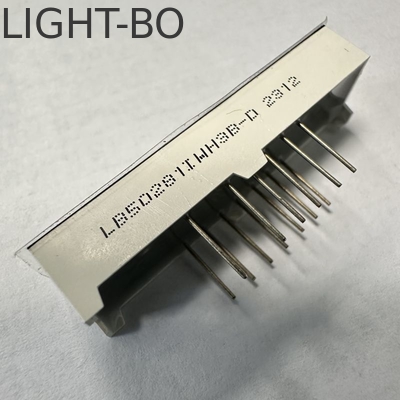

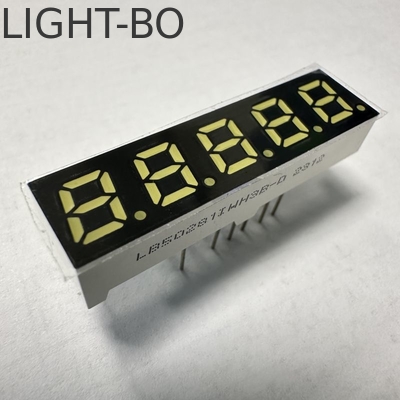

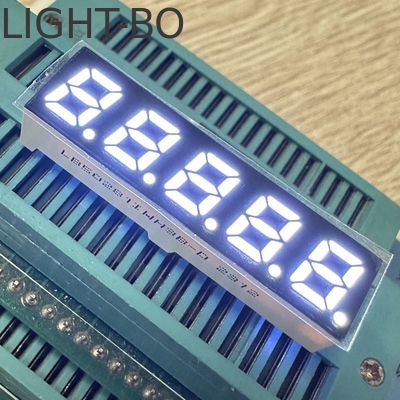

Image du produit

Principales caractéristiques

Conception compacte à 5 chiffres:0La hauteur des caractères de.28 pouces (7 mm) et les dimensions de 38.6 × 10.2 × 8 mm fournissent un espace suffisant pour des lectures numériques étendues (par exemple, les horodatages, les étiquettes, etc.).Codes) sans occuper d'espace excédentaire, idéal pour les décodeurs et les horloges LED.

Émission de blanc ultra-éclatant:Une lumière blanche vive avec une intensité de 120 à 160 mcd assure une visibilité élevée dans des environnements lumineux et sombres, avec une illumination uniforme sur les 5 chiffres pour une qualité d'affichage nette.

Esthétique à haut contraste:Les segments blancs sur une surface noire améliorent la lisibilité, assurant ainsi que les chiffres se démarquent clairement, ce qui est essentiel pour les tableaux d'instrumentation et les appareils électroménagers utilisés dans des conditions d'éclairage variées.

Efficacité énergétique:Une faible tension avant (2,8 à 3,2 V/LED) et un courant optimisé (5 à 10 mA/LED) réduisent la consommation d'énergie, associées à des performances stables pour une fiabilité à long terme.

Facile à intégrer:Configuration commune de l'anode, compatibilité des circuits intégrés et simple assemblage simplifiant l'installation dans les cartes PC, réduisant la complexité de fabrication.

Durable et conforme:La longue durée de vie, la conformité RoHS et la résistance à l'usure assurent la sécurité et la fiabilité dans les applications ménagères et industrielles.

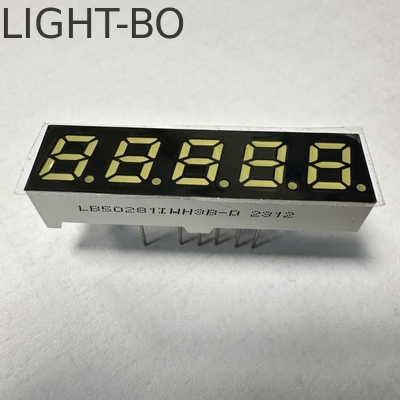

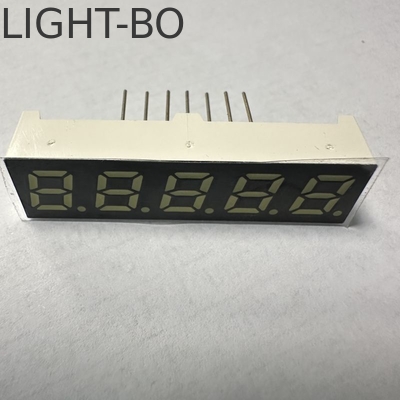

Image détaillée

Spécifications techniques

Applications

Idéal pour:

Panneaux d'instruments et indicateurs à plusieurs chiffres

Appareils ménagers (affichage numérique compact)

Indicateurs numériques et écrans d'horloge à LED

Dépositifs et appareils électroniques nécessitant des relevés à 5 chiffres

• Résistance maximale absolue ((Ta=25oC)

  Paramètre	Le symbole	Notes de crédit	Unité
  Courant vers l' avant (par dés)	Ppm	20	- Je ne sais pas
  Voltage inverse (par dés)	- Je ne sais pas.	5	V
  Dissipation de puissance par dés	Pm	80	mW
  Plage de température de fonctionnement	- Je vous en prie.	-40 à +85	oC
  Plage de température de stockage	Tstg	-40 à +85	oC
  Température de soudure ((≤ 3 secondes)	Le	260	oC

  Code: Jaune-vert-J

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	30		40	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	569		574	Nm



  Code: Ambre/Jaune -Y

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.5	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	60		80	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	585		595	Nm



  Code:Orange -F

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	60		80	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	600		605	Nm



  Code: Super rouge vif -R

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	50		60	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	630		635	Nm



  Code:Rouge ultra-éclatant -UR

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	80		100	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	625		635	Nm



  Code: Vert pur -G

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.6		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		180	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	515		525	Nm


  Code:BH bleu très clair

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		140	M.C.D.
  Spéctrum avec une valeur de moitié	△λ	Si = 10 mA		20		Nm
  Longueur d'onde	- Je vous en prie.	Si = 10 mA	460		465	Nm

•

• Le code est: Ultra Bright White -WH

  Paramètre	Le symbole	Condition	Je vous en prie.	Le type	Je suis désolé.	Unité
  Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
  Voltage inverse	- Je ne sais pas.	Ir=10 uA	5			V
  Lumière intense	4ème	Si = 10 mA	120		140	M.C.D.
  Température de couleur LED	Le K.	Si = 10 mA	5500	20	6800	Le K.
  Coordonnées de chromatisation	X/Y	Si = 10 mA	0.29,0.32		0.30,0.33	Nm

•

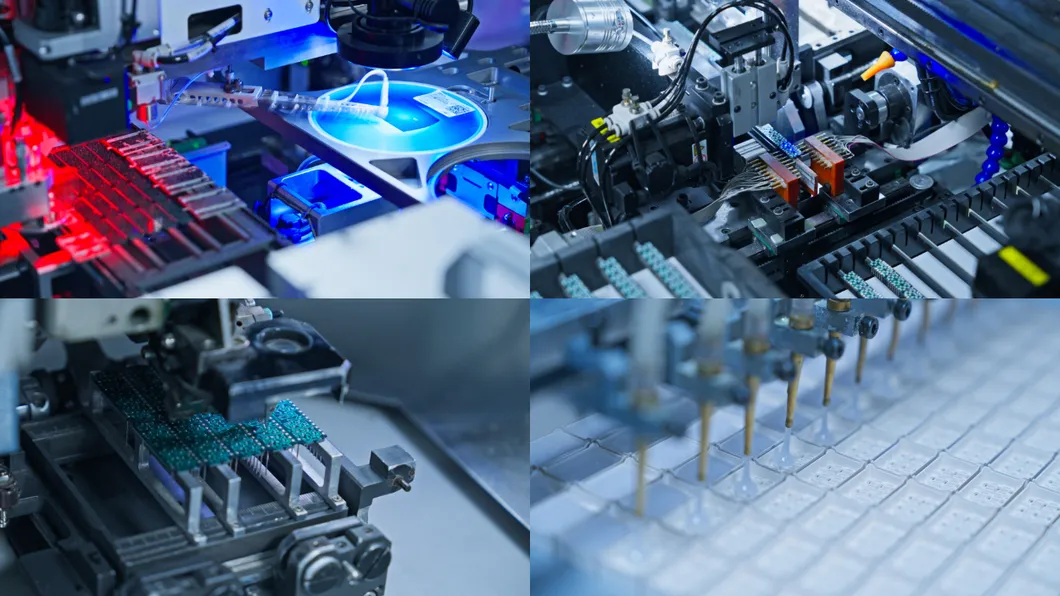

    La Commission a examiné les informations fournies par les autorités chinoises.Créée en 2006, une entreprise qui intègre la R & D, la fabrication et la vente d'affichages LED optoélectroniques.Avec plus de 15 ans d'expérience OEM et ODM .
   LightBo ests'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

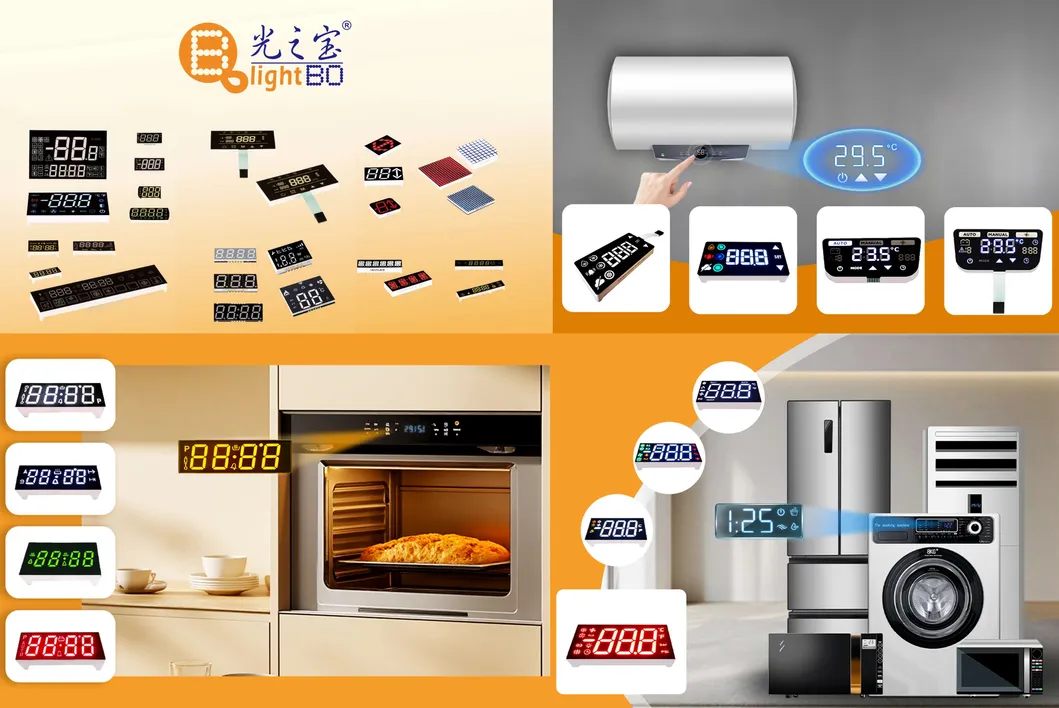

L'affichage à LED à 7 segments, l'affichage à LED personnalisé, l'affichage numérique à LED, l'affichage à LED à matrice de points,Il est largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, le contrôleur de réfrigérateur, l'indicateur d'étalons, le contrôle du chauffage et du refroidissement, etc.

FAQ ((Questions fréquemment posées)
Q1 Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes un fabricant original avec plus de 20 ans d' expérience dans les écrans optoélectroniques LED.
Q2 Quels sont vos principaux produits?
R: Nos principaux produits comprennent l'affichage LED à 7 segments, l'affichage LED SMD, l'affichage LED à matrice de points, l'affichage LED Arrow, l'affichage LED de conception personnalisée, la barre lumineuse LED, le trou à travers, les LED SMD, les rétroéclairages LED,et ainsi de suite..
Q3 Quelle est votre MOQ?
R: Notre MOQ est de 1000 pièces, nous pouvons également accepter des commandes d' échantillons et de petites commandes avec une quantité inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je avoir des échantillons pour les tests?
R: Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais le coût du fret sera pris en charge par le client.
Q5 Combien de temps avez-vous pour la livraison?
R: délai de livraison:environ 10-20 jours; selon la quantité de commande et les matières premières. si vous avez une commande urgente, et nous avons des matières premières en stock,
Nous pouvons ajuster notre plan de production pour le faire en 7-10 jours.
Q6 Quelles sont vos conditions de paiement?
R: Nous acceptons le virement bancaire, T/T, Western Union et Paypal avec un petit montant. Les détails des modes de paiement peuvent être négociés.
Q7 Pouvez-vous me citer les prix FOB?
R: Oui, nous pouvons vous citer des prix basés sur les incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix?
R: Oui, veuillez nous indiquer votre adresse e-mail ou nous contacter directement depuis notre site Web pour notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix?
R: Oui, nous pouvons envisager des réductions pour les commandes en vrac.
Q10 Combien seront les frais d'expédition?
R: Cela dépend de la taille de votre envoi et de la méthode d'expédition.
Nous vous offrirons la charge comme vous l'avez demandé.
Q11 Pouvez-vous faire des produits de conception personnalisés?
R: Oui, le service OEM et ODM est disponible. Nous pouvons personnaliser les tailles, la couleur et les icônes fonctionnelles en fonction de vos exigences.
Q12 Si j'envoie mon dessin, pouvez-vous le faire pour moi seulement, et ne le montrera à personne d'autre?
R: Oui, nous ne le montrerons ni ne le vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai d'exécution des échantillons pour les produits personnalisés?
R: Le délai de livraison des échantillons sera d' environ 20-25 jours ouvrables après réception du coût du moule et de l' approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes d'expédition?
R: Nous expédions habituellement les marchandises par DHL, FEDEX, UPS, EMS, BY AIR, BY SEA etc, vous pouvez également choisir l'autre moyen qui vous convient le mieux.

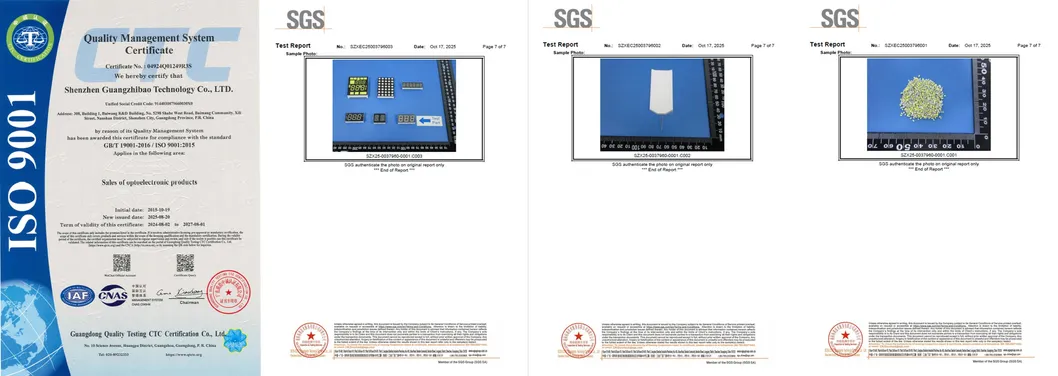

Q15 Comment assurez-vous la qualité de vos produits?
