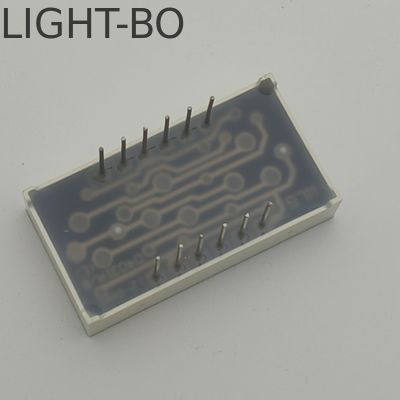

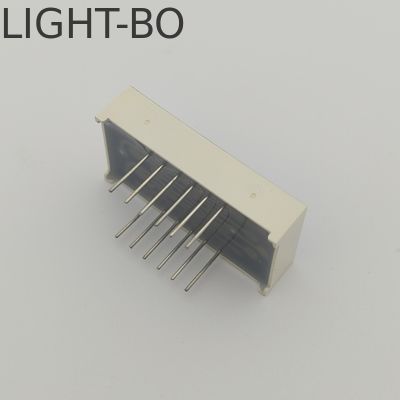

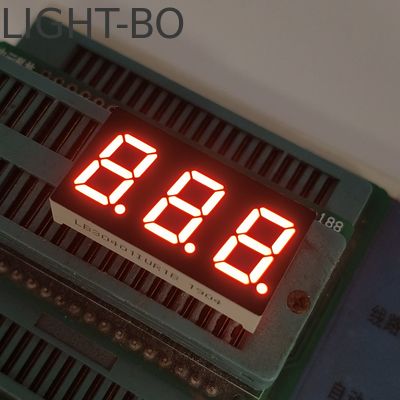

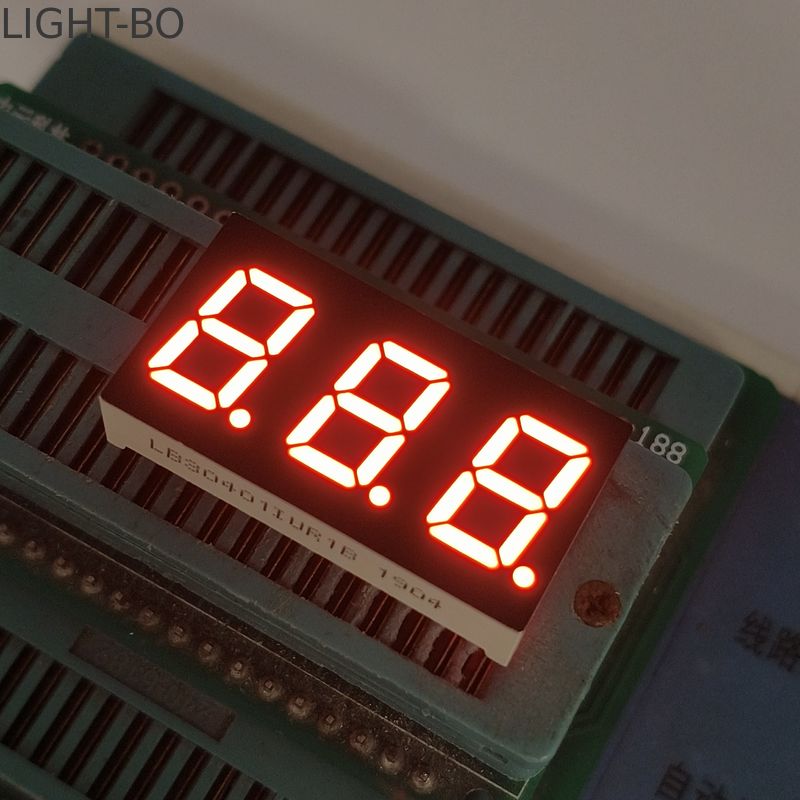

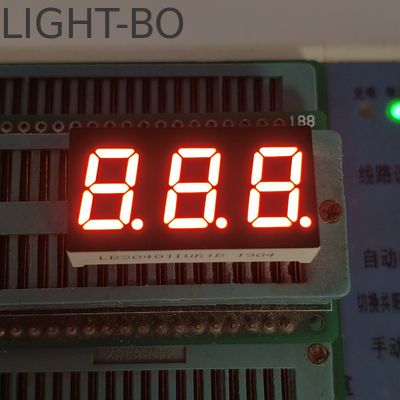

Affichage à LED à 7 segments en rouge ultra-brillant personnalisé à cathode commune à trois chiffres

Applications cibles

Équipement audio et multimédia

Amplificateurs et préamplificateurs pour les niveaux de volume et les canaux d'entrée

Lecteurs et streamers multimédias pour les numéros de piste et le temps de lecture

Récepteurs radio pour les préréglages de fréquence et de station

Indicateurs d'instruments et de processus

Moniteurs de température et d'humidité pour les relevés environnementaux

Indicateurs de processus pour les comptages de production et l'état des machines

Chargeurs de batterie pour les niveaux de charge et l'état de charge

Indicateurs numériques généraux

Outils de mesure portables, y compris les thermomètres et les pieds à coulisse numériques

Appareils domestiques intelligents pour les interrupteurs, les variateurs et les indicateurs d'état

• Valeurs maximales absolues (Ta=25ºC)

  Paramètre	Symbole	Valeurs nominales	Unité
  Courant direct (par puce)	Ipm	20	mA
  Tension inverse (par puce)	Vr	5	V
  Dissipation de puissance (par puce)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	ºC
  Plage de température de stockage	Tstg	-40~+85	ºC
  Température de soudure (≤3 secondes)	Th	260	ºC



  Code : Vert jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm




  Code : Ambre/Jaune -Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm




  Code : Orange -F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm




  Code : Rouge super brillant -R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm




  Code : Rouge ultra brillant -UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm




  Code : Vert pur -G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.6		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm


  Code : Bleu ultra brillant -BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Spectre avec valeur de demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

•


• Code : Blanc ultra brillant -WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées de chromaticité	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001 2015 Systèmes de gestion de la qualité.  Avec plus de 15 ans d'expérience OEM et ODM.
    LIGHTBO s'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire les coûts et à améliorer la compétitivité.


Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, le contrôleur de réfrigérateur, l'indicateur de thermostat, le contrôle du chauffage et du refroidissement, etc.


FAQ (Foire aux questions)
Q1 Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.
Q2 Quels sont vos principaux produits ?
R : Nos principaux produits comprennent l'affichage LED à 7 segments, l'affichage LED SMD, l'affichage LED matriciel, l'affichage LED fléché, l'affichage LED de conception personnalisée, la barre lumineuse LED, la LED traversante, les LED SMD, les rétroéclairages LED, etc.
Q3 Quel est votre MOQ ?
R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter les commandes d'échantillons et les petites commandes avec une quantité inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour les tests ?
R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.
Q5 Combien de temps dure votre délai de livraison ?
R : Délai de livraison : environ 10 à 20 jours ; Selon la quantité commandée et les matières premières. Si vous avez une commande urgente et que nous avons des matières premières en stock,
nous pouvons ajuster notre plan de production pour le préparer dans les 7 à 10 jours.
Q6 Quelles sont vos conditions de paiement ?
R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal avec un petit montant. Les détails des modes de paiement peuvent être négociables.
Q7 Pouvez-vous me citer des prix FOB ?
R : Oui. Nous pouvons vous citer des prix basés sur les incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix ?
R : Oui. Veuillez nous faire part de votre adresse e-mail ou nous contacter directement depuis le site Web pour obtenir notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix ?
R : Oui, nous pouvons envisager des remises pour les commandes en gros.
Q10  Combien coûteront les frais d'expédition ?
R : Cela dépend de la taille de votre envoi et de la méthode d'expédition.
Nous vous proposerons les frais comme vous l'avez demandé.
Q11 Pouvez-vous fabriquer des produits de conception personnalisée ?
R : Oui, le service OEM&ODM est disponible. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles en fonction de vos besoins.
Q12 Si j'envoie ma conception, pouvez-vous la faire uniquement pour moi et ne pas la montrer à quelqu'un d'autre ?
R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai d'exécution des échantillons pour les produits personnalisés ?
R : Le délai d'exécution des échantillons sera d'environ 20 à 25 jours ouvrables après réception du coût du moule et de l'approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes d'expédition ?
 R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc., vous pouvez également choisir l'autre moyen qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits ?
R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant l'expédition.
