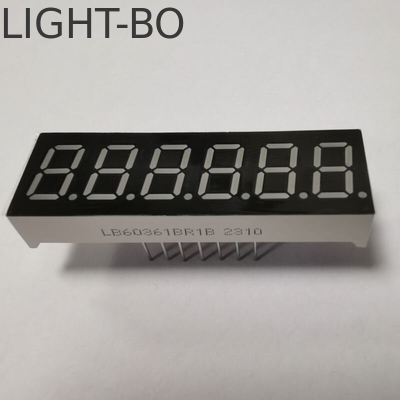

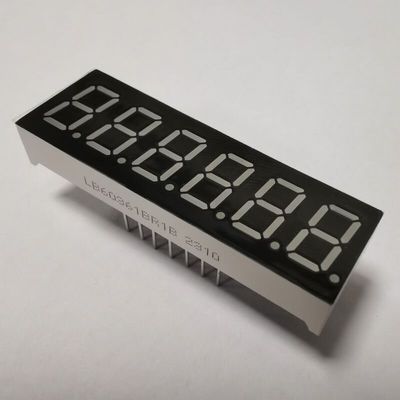

Affichage LED à 7 segments à 6 chiffres 9,2 mm ultra-brillant blanc

Affichage LED 7 segments blanc ultra lumineux de 9,2 mm à 6 chiffres, cathode commune pour minuteur numérique

• • Description du produit

  • Hauteur du chiffre : 9,2 mm (0,36 pouce)
    Dimensions extérieures : 43,5 x 14,0 x 7 mm
    Cathode commune
    Fabriqué avec des segments blancs, surface noire
    Couleur d'affichage : blanc ultra lumineux
    X/Y : 0,29- 0,31
    Intensité lumineuse : 120-140MCD
    Tension directe : 2,8-3,2V/LED
    Courant direct : 5-10mA/LED

    Couleurs d'émission personnalisées : rouge, bleu, vert jaune, vert pur, ambre, orange, jaune et blanc
    Haute intensité lumineuse et fiabilité
    Faible consommation d'énergie
    Courant extrêmement faible
    Faible coût de développement
    Performances stables
    Segments uniformes continus
    Longue durée de vie
    Assemblage facile
    Compatible IC
    Certificat : Conforme RoHS

    Application : Largement utilisé pour les tableaux de bord, les appareils électroménagers, les indicateurs numériques de température/humidité, etc.

• Paramètres du produit

  • Valeurs limites absolues (Ta=25℃)

    Paramètre	Symbole	Valeurs	Unité
    Courant direct (par dé)	Ipm	20	mA
    Tension inverse (par dé)	Vr	5	V
    Puissance dissipée (par dé)	Pm	80	mW
    Plage de température de fonctionnement	Topr	-40~+85	℃
    Plage de température de stockage	Tstg	-40~+85	℃
    Température de soudure (≤ 3 secondes)	Th	260	℃



    Code : Vert Jaune - J

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,4	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	30		40	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	569		574	nm




    Code : Ambre/Jaune - Y

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,5	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	60		80	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	585		595	nm




    Code : Orange - F

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,4	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	60		80	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	600		605	nm




    Code : Rouge Super Lumineux - R

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	50		60	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	630		635	nm




    Code : Rouge Ultra Lumineux - UR

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	80		100	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	625		635	nm




    Code : Vert Pur - G

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,6		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		180	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	515		525	nm


    Code : Bleu Ultra Lumineux - BH

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,8		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		140	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	460		465	nm

  • Code : Blanc Ultra Lumineux - WH

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,8		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		140	mcd
    Température de couleur de la LED	K	If=10mA	5500	20	6800	K
    Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

  •


  SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001 2015 Systèmes de management de la qualité. Avec plus de 15 ans d'expérience OEM et ODM.
  LIGHTBO s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications des produits

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.
