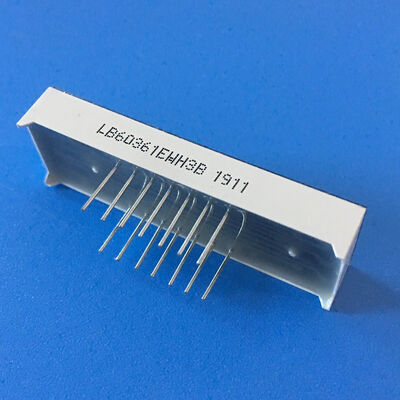

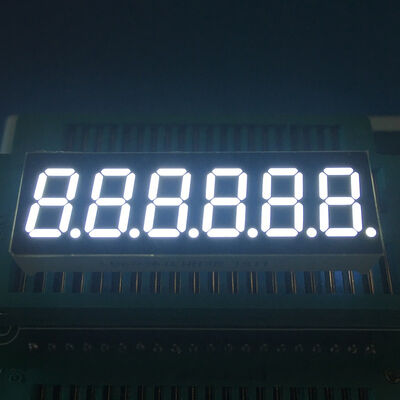

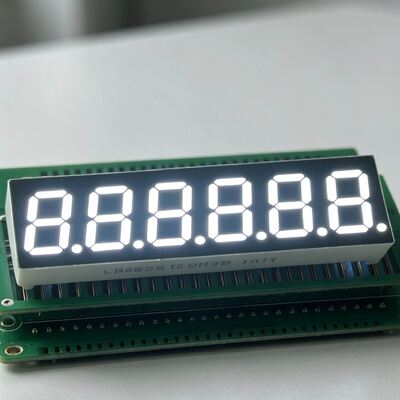

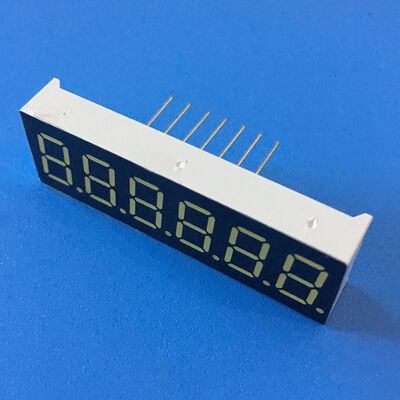

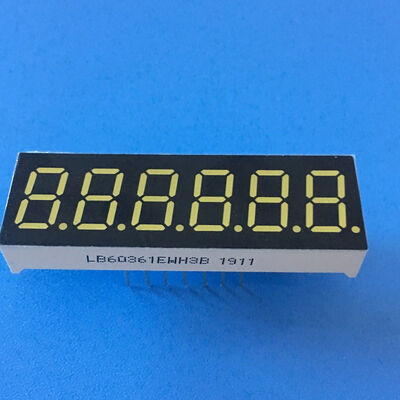

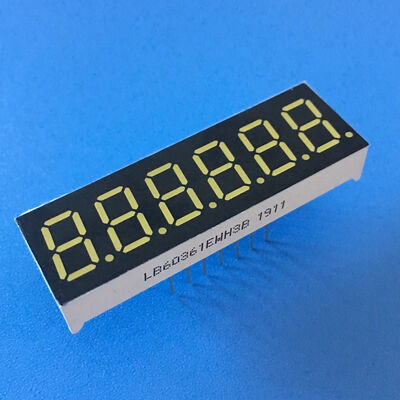

Affichage LED à 7 segments à 6 chiffres 9,2 mm ultra-brillant blanc

Affichage LED 7 segments blanc ultra lumineux de 9,2 mm à 6 chiffres, cathode commune pour minuteur numérique

• Description du produit

  • Hauteur du chiffre : 9,2 mm (0,36 pouce)
  • Dimensions extérieures : 43,5 x 14,0 x 7 mm
  • Cathode commune
  • Fabriqué avec des segments blancs, surface noire
  • Couleur d'affichage : blanc ultra lumineux
  • X/Y : 0,29- 0,31
  • Intensité lumineuse : 120-140MCD
  • Tension directe : 2,8-3,2V/LED
  • Courant direct : 5-10mA/LED

  Couleurs d'émission personnalisées : rouge, bleu, vert jaune, vert pur, ambre, orange, jaune et blanc

  • Haute intensité lumineuse et fiabilité
  • Faible consommation d'énergie
  • Courant extrêmement faible
  • Faible coût de développement
  • Performances stables
  • Segments uniformes continus
  • Longue durée de vie
  • Assemblage facile
  • Compatible IC
  • Certificat : Conforme RoHS

  Application : Largement utilisé pour les tableaux de bord, les appareils électroménagers, les indicateurs numériques de température/humidité, etc.

• Paramètres du produit

  • Valeurs limites absolues (Ta=25°C)

    Paramètre	Symbole	Valeurs	Unité
    Courant direct (par dé)	Ipm	20	mA
    Tension inverse (par dé)	Vr	5	V
    Puissance dissipée (par dé)	Pm	80	mW
    Plage de température de fonctionnement	Topr	-40~+85	°C
    Plage de température de stockage	Tstg	-40~+85	°C
    Température de soudure (≤3 secondes)	Th	260	°C

    Code : Vert Jaune - J

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,4	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	30		40	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	569		574	nm

    Code : Ambre/Jaune - Y

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,5	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	60		80	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	585		595	nm

    Code : Orange - F

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,4	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	60		80	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	600		605	nm

    Code : Rouge Super Lumineux - R

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	50		60	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	630		635	nm

    Code : Rouge Ultra Lumineux - UR

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	80		100	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	625		635	nm

    Code : Vert Pur - G

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,6		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		180	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	515		525	nm

    Code : Bleu Ultra Lumineux - BH

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,8		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		140	mcd
    Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	460		465	nm

  • Code : Blanc Ultra Lumineux - WH

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,8		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		140	mcd
    Température de couleur LED	K	If=10mA	5500	20	6800	K
    Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm
