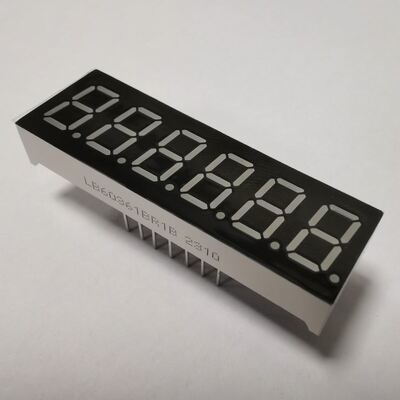

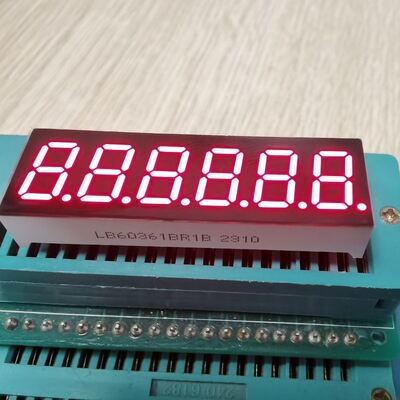

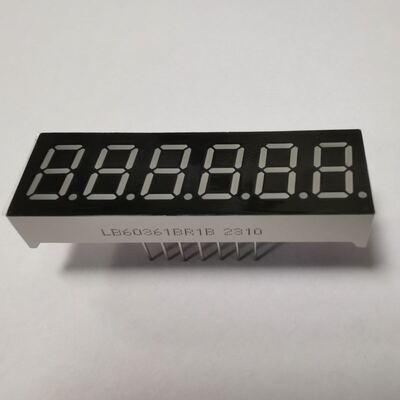

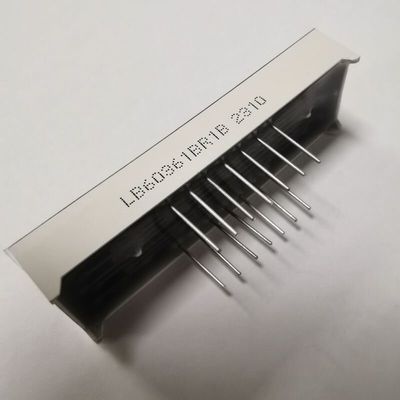

Super rouge brillant 9,2 mm 6 chiffres 7 segments affichage LED Anode commune pour le compte à rebours numérique

• Hauteur du chiffre : 9,2 mm (0,36 pouce)
  Dimensions extérieures : 43,5 x 14,0 x 7 mm - Compact et efficace
  • Conception à anode commune
  • Fabriqué avec des segments blancs, surface noire pour un contraste optimal
  • Longueur d'onde : 630-635 nm
  Intensité lumineuse : 50-60 mcd pour une visibilité claire
  Tension directe : 1,8-2,2 V/LED
  • Courant direct : 5-10 mA/LED
  Couleurs d'émission personnalisées : rouge, bleu, vert jaune, vert pur, ambre, orange, jaune et blanc

•
  • Haute intensité lumineuse et fiabilité inégalée
  • Économe en énergie avec une faible consommation d'énergie
  • Consommation de courant extrêmement faible pour une efficacité accrue
  • Faible coût de développement pour des solutions économiques
  • Offre des performances stables à chaque fois
  • Segments uniformes continus pour un affichage cohérent
  • Longue durée de vie assurant durabilité et performance
  • Assemblage facile pour une installation rapide
  • Compatible IC pour une intégration transparente
  • Certificat : Conforme RoHS

  Application : Largement utilisé pour les panneaux d'instruments, les appareils électroménagers, les indicateurs numériques de température/humidité, etc.

•

Paramètres du produit

Valeurs limites absolues (Ta=25ºC)

​

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

​Code : Vert Jaune - J

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

​Code : Ambre/Jaune - Y

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

​Code : Orange - F

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

​Code : Rouge Super Lumineux - R

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

​Code : Rouge Ultra Lumineux - UR

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

​Code : Vert Pur - G

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

​Code : Bleu Ultra Lumineux - BH

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

​Code : Blanc Ultra Lumineux - WH

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

​
