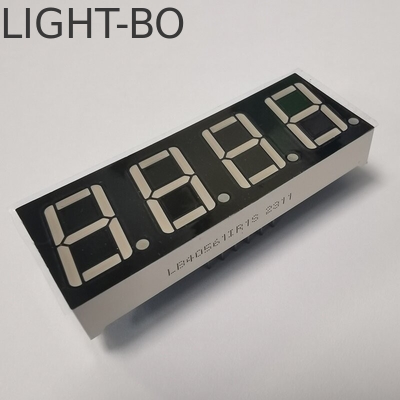

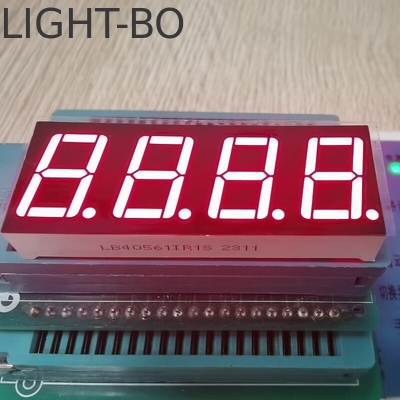

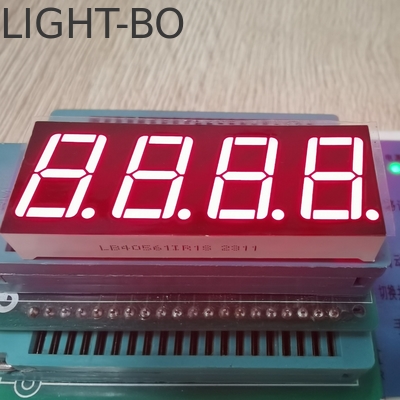

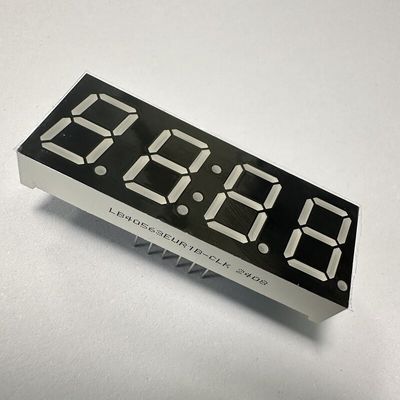

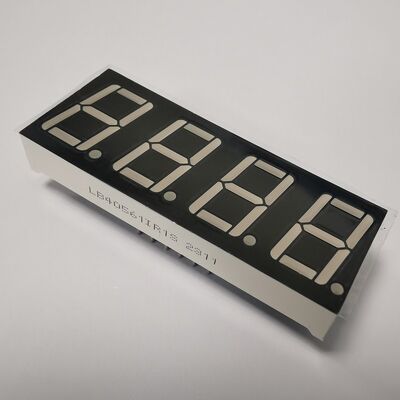

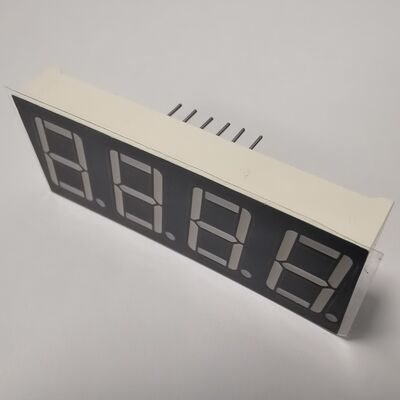

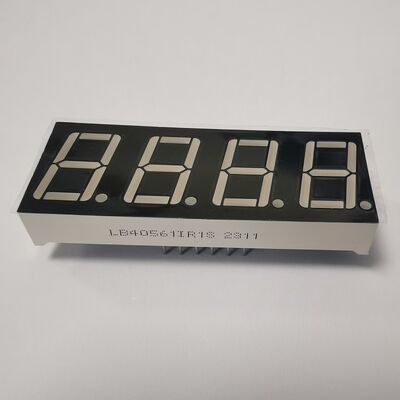

Affichage LED à 7 segments rouge très lumineux Anode commune pour le contrôle de température

Affichage LED 7 segments à anode commune, haute luminosité, rouge, 4 chiffres, 14,2 mm, pour contrôle de température

Description du produit :

Spécifications :
• Affichage : 4 chiffres, écran LED 7 segments de 0,56 pouce
• Hauteur des caractères : 14,2 mm (0,56 pouce)
• Dimensions extérieures : 50,3 x 19,0 x 8 mm
• Segments blancs, surface noire
• Avec anode commune
• Couleur d'émission : Rouge haute luminosité
• Intensité lumineuse :  50-65mcd
• Tension directe : 1,8-2,2V/LED
• Courant direct : 5-10mA/LED
• Couleurs d'émission personnalisées : rouge, bleu, jaune-vert, vert pur, ambre, orange et blanc pur

Haute intensité lumineuse, faible consommation d'énergie

Performances stables

Longue durée de vie

Uniformité continue

Assemblage facile

Compatible avec les circuits intégrés

Conforme à la directive RoHS

Application :

Largement utilisé pour les indicateurs de position d'ascenseur, les indicateurs d'étage d'ascenseur et les écrans d'affichage, les panneaux mobiles, les panneaux de messages, les appareils électroménagers, etc.

Paramètres du produit :

Valeurs limites absolues (Ta=25°C)

​

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

​Code : Jaune-Vert - J

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

​Code : Ambre/Jaune - Y

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

​Code : Orange - F

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

​Code : Rouge Super Lumineux - R

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

​Code : Rouge Ultra Lumineux - UR

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

​Code : Vert Pur - G

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

​Code : Bleu Ultra Lumineux - BH

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

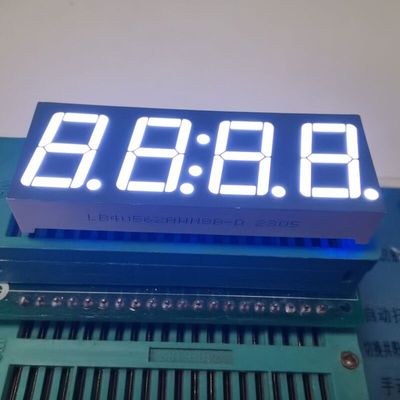

​Code : Blanc Ultra Lumineux - WH

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

​SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente de diodes électroluminescentes optoélectroniques. Entreprise certifiée ISO 9001 2015 pour les systèmes de management de la qualité.  Avec plus de 15 ans d'expérience OEM et ODM.
LIGHTBO s'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications des produits :

Affichage LED 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.
