| Nom De Marque: | LIGHT-BO |
| Numéro De Modèle: | LB03571BY1S |
| Nombre De Pièces: | 1000 |
| Prix: | Negotiate |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 20000 pièces par jour |

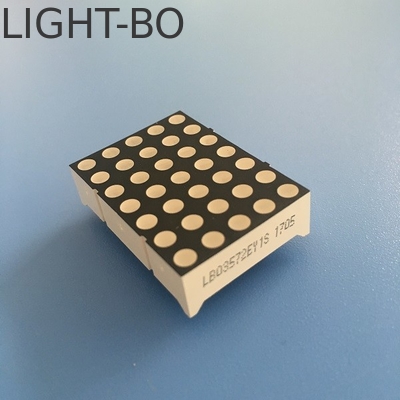

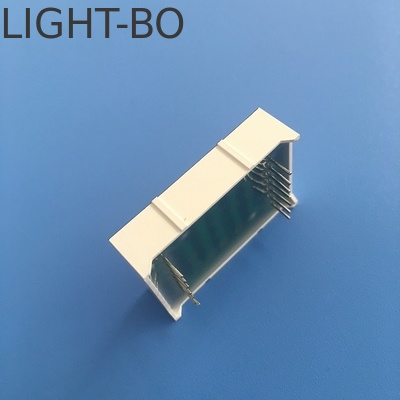

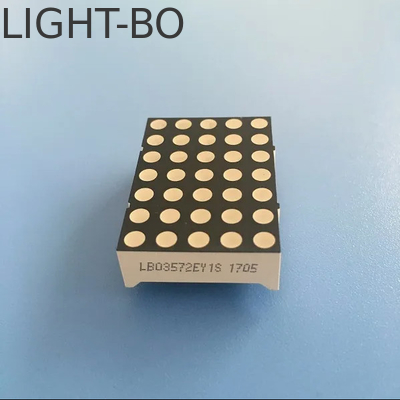

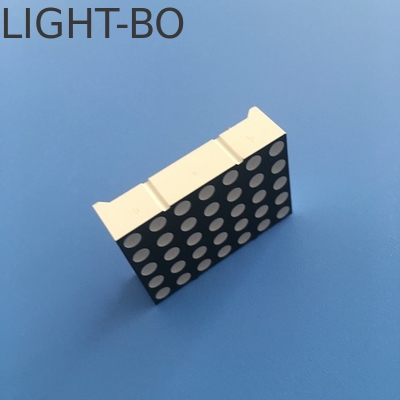

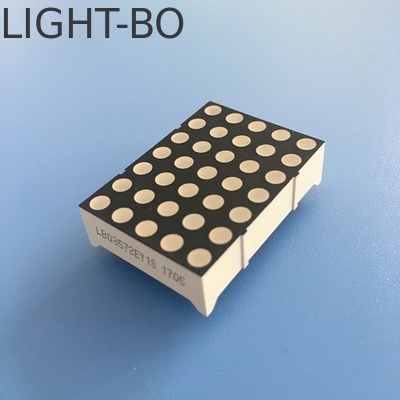

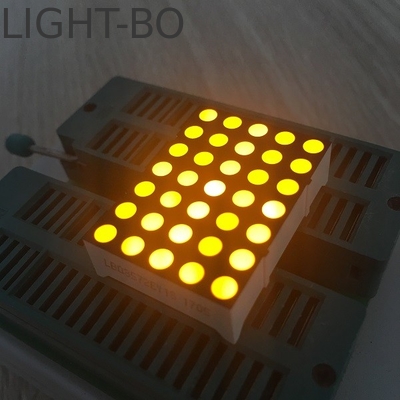

Affichage LED matriciel 5x7 points, jaune super lumineux 3mm, époxy jaune sur surface noire, pour panneaux mobiles et tableaux d'affichage
![]()
![]()
![]()
![]()
Dimensions extérieures : 22,75 x 31,8 x 8,5 mm
Diamètre du point : 3,0 mm
Points blancs, surface noire
Anode commune, cathode par colonne
Couleur d'émission : Super jaune lumineux
Longueur d'onde : 585-595 nm
Intensité lumineuse : 70-80 mcd
Tension directe : 1,8-2,5 V/point
Courant direct : 5-10 mA
Haute intensité lumineuse
Avec une haute efficacité et une faible consommation d'énergie
Courant extrêmement faible
Grand angle de vision vertical et horizontal
Performances stables
Bonne cohérence
Longue durée de vie
Assemblage facile
Compatible avec les circuits intégrés
Conforme RoHS
Couleurs d'émission : disponibles en rouge, bleu, vert, ambre, orange, vert pur et blanc pur
Valeurs maximales absolues (Ta=25°C)
| Paramètre | Symbole | Valeurs | Unité |
| Courant direct (par dé à 6 faces) | Ipm | 20 | mA |
| Tension inverse (par dé à 6 faces) | Vr | 5 | V |
| Puissance dissipée (par dé à 6 faces) | Pm | 80 | mW |
| Plage de température de fonctionnement | Topr | -40~+85 | °C |
| Plage de température de stockage | Tstg | -40~+85 | °C |
| Température de soudure (≤ 3 secondes) | Th | 260 | °C |
Code : Vert Jaune - J
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,4 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 30 | 40 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 569 | 574 | nm |
Code : Ambre/Jaune - Y
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,5 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 60 | 80 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 585 | 595 | nm |
Code : Orange - F
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,4 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 60 | 80 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 600 | 605 | nm |
Code : Rouge Super Lumineux - R
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 50 | 60 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 630 | 635 | nm |
Code : Rouge Ultra Lumineux - UR
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 1,8 | 2,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 80 | 100 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 625 | 635 | nm |
Code : Vert Pur - G
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 2,6 | 3,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 120 | 180 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 515 | 525 | nm |
Code : Bleu Ultra Lumineux - BH
| Paramètre | Symbole | Condition | Min | Typ | Max | Unité |
| Tension directe | Vf | If=10mA | 2,8 | 3,2 | V | |
| Tension inverse | Vr | Ir=10uA | 5 | V | ||
| Intensité lumineuse | Iv | If=10mA | 120 | 140 | mcd | |
| Largeur du spectre à mi-valeur | Δλ | If=10mA | 20 | nm | ||
| Longueur d'onde | Dλ | If=10mA | 460 | 465 | nm |
APPLICATION :
Convient pour les indicateurs d'étage d'ascenseur, les indicateurs de position, les affichages numériques et les écrans, les panneaux mobiles, les tableaux d'affichage, etc.
Équipement industriel
Fours industriels, équipement de test de fiabilité, instruments d'analyse, équipement de contrôle de processus, instruments de test et de mesure, régulateurs de température, automates programmables, systèmes de sécurité
