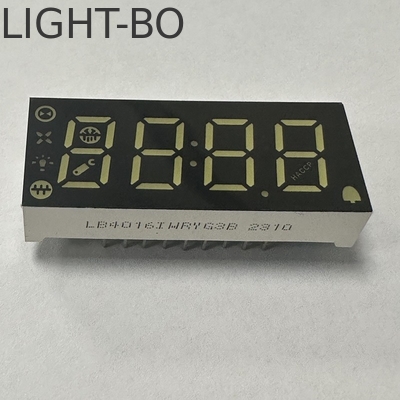

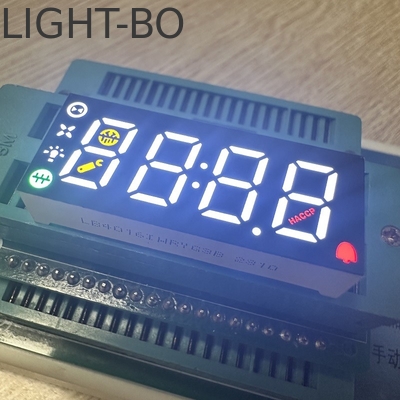

Affichage à LED à 7 segments à 4 chiffres, multicolore à cathode commune pour le panneau de commande du réfrigérateur

Description du produit

• Spécifications clés/Caractéristiques spéciales :

• Affichage LED à segments 7 segments multicolore à trois chiffres

• Hauteur des caractères : 10,9 mm (0,43 pouce)

• Dimensions extérieures : 40*16*8mm

• Polarité : commune Cathode

• Couleur de la LED : Blanc ultra lumineux / jaune / rouge/vert pur

• Fabriqué avec des segments jaunes et une surface noire avec film

• Couleurs d'émission : disponibles en rouge, bleu, vert, blanc, ambre, jaune et orange, multicolore.

•

•

• Absolues Maximum Ratings(Ta=25°C)

  Paramètre	Symbole	Valeurs nominales	Unité
  Courant direct (par dé)	Ipm	20	mA
  Tension inverse (par dé)	Vr	5	V
  Puissance dissipée (par dé)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	°C
  Plage de température de stockage	Tstg	-40~+85	°C
  Température de soudure (≤ 3 secondes)	Th	260	°C

  Code : Vert Jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm



  Code : Ambre/Jaune -Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm



  Code : Orange -F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm



  Code : Rouge Super Lumineux -R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm



  Code : Rouge Ultra Lumineux -UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm



  Code : Vert Pur -G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.6		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm


  Code : Bleu Ultra Lumineux -BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

•

• Code : Blanc Ultra Lumineux -WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées de chromaticité	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• Haute intensité lumineuse et fiabilité

• Faible consommation d'énergie

• faible courant

• Performances stables

• Longue durée de vie

• Assemblage facile

• Compatible avec CI

• Certificat : RoHS

•

• Applications :

• -- Équipement audio ou panneaux d'instruments ;

  -- Utilisation générale pour indicateurs numériques ;

  -- Produits multimédias ;

  -- Affichage des taux de change des banques ;

  -- Affichage d'horloge LED ;

  -- Affichage pour stations-service et autres zones d'affichage diverses d'équipements/machines.
