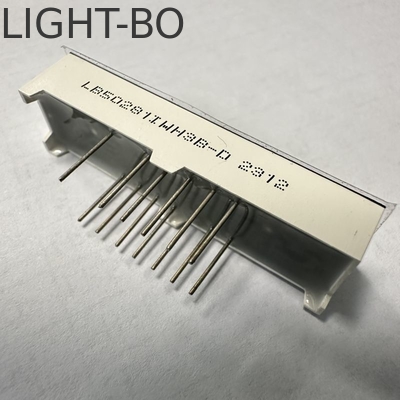

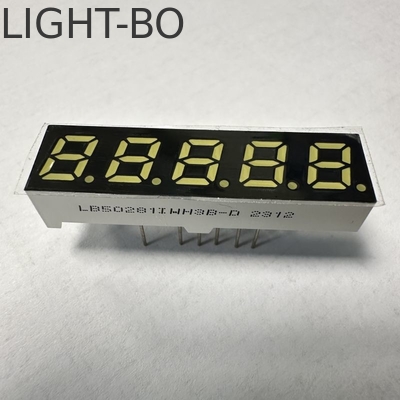

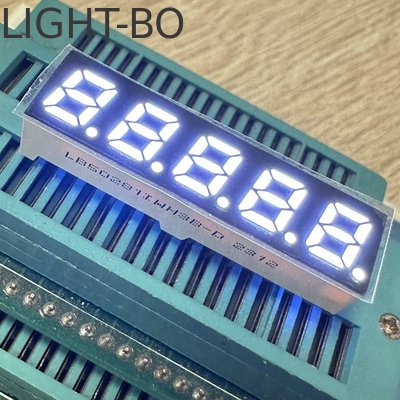

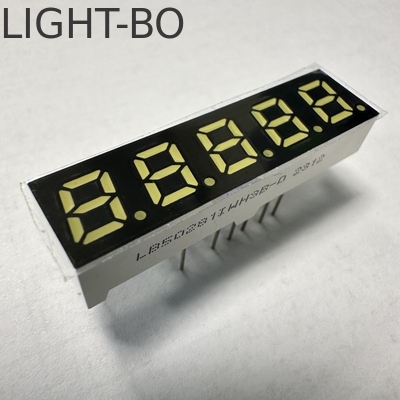

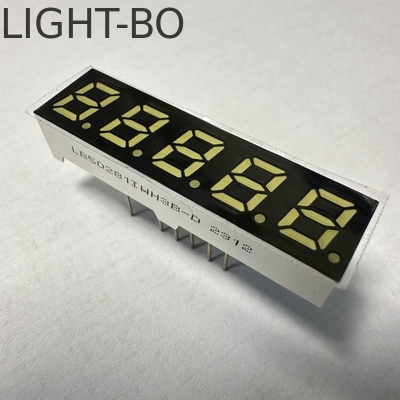

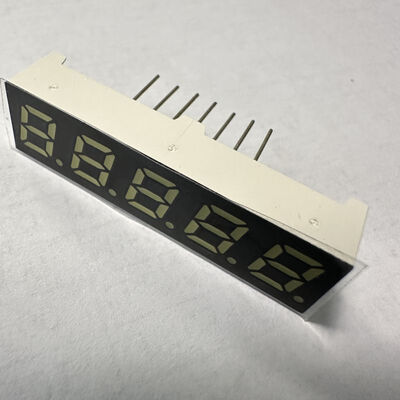

Affichage à LED à 7 mm 7 segments à 5 chiffres Anode commune Ultra blanc brillant pour convertisseur de fréquence

5 chiffres 7mm 7 segments LED ultra blanc lumineux anode commune pour convertisseur de fréquence

• Spécifications :

• Affichage : Affichage LED 5 chiffres, 0,28 pouce 7 segments

• Hauteur des caractères : 7 mm (0,28 pouce)

• Dimensions extérieures : 38,6*10,2*8 mm

• segments blancs surface noire

• Avec Anode commune

• Couleur d'émission : Blanc ultra lumineux

• Intensité lumineuse : 120-160 mcd

• Tension directe : 2,8-3,2 V/LED

• Courant direct : 5-10 mA/LED

• Couleurs : rouge, bleu, jaune vert, vert pur, ambre, orange et blanc pur

• Valeurs limites absolues (Ta=25°C)

  Paramètre	Symbole	Valeurs	Unité
  Courant direct (par puce)	Ipm	20	mA
  Tension inverse (par puce)	Vr	5	V
  Puissance dissipée (par puce)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	°C
  Plage de température de stockage	Tstg	-40~+85	°C
  Température de soudure (≤ 3 secondes)	Th	260	°C




  Code : Vert Jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm




  Code : Ambre/Jaune - Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm




  Code : Orange - F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm




  Code : Rouge super lumineux - R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm




  Code : Rouge ultra lumineux - UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm




  Code : Vert pur - G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,6		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm




  Code : Bleu ultra lumineux - BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm




  Code : Blanc ultra lumineux - WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Haute intensité lumineuse et fiabilité

• Faible consommation d'énergie

• Courant extrêmement faible

• Performances stables

• Longue durée de vie

• Facile à assembler

• Compatible avec les circuits intégrés

• Conforme RoHS

• Applications :

• Largement utilisé pour les panneaux d'instruments, les appareils électroménagers, les indicateurs numériques, les affichages d'horloge LED et les décodeurs, etc.

Applications des produits

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.

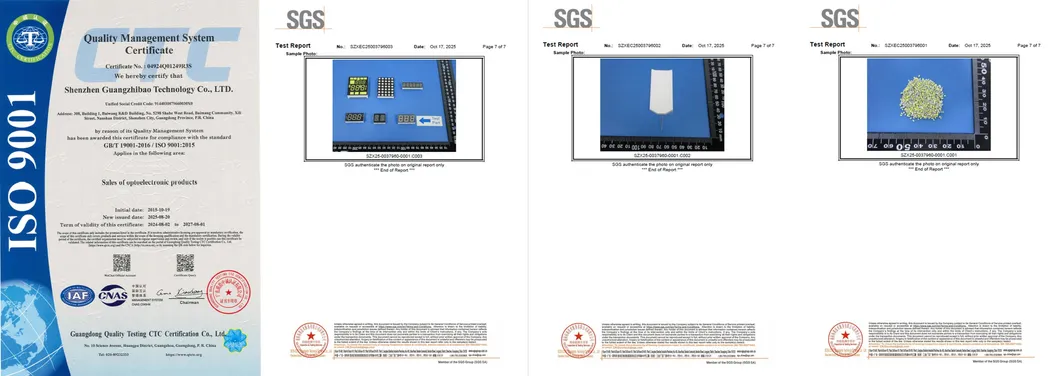

Certifications

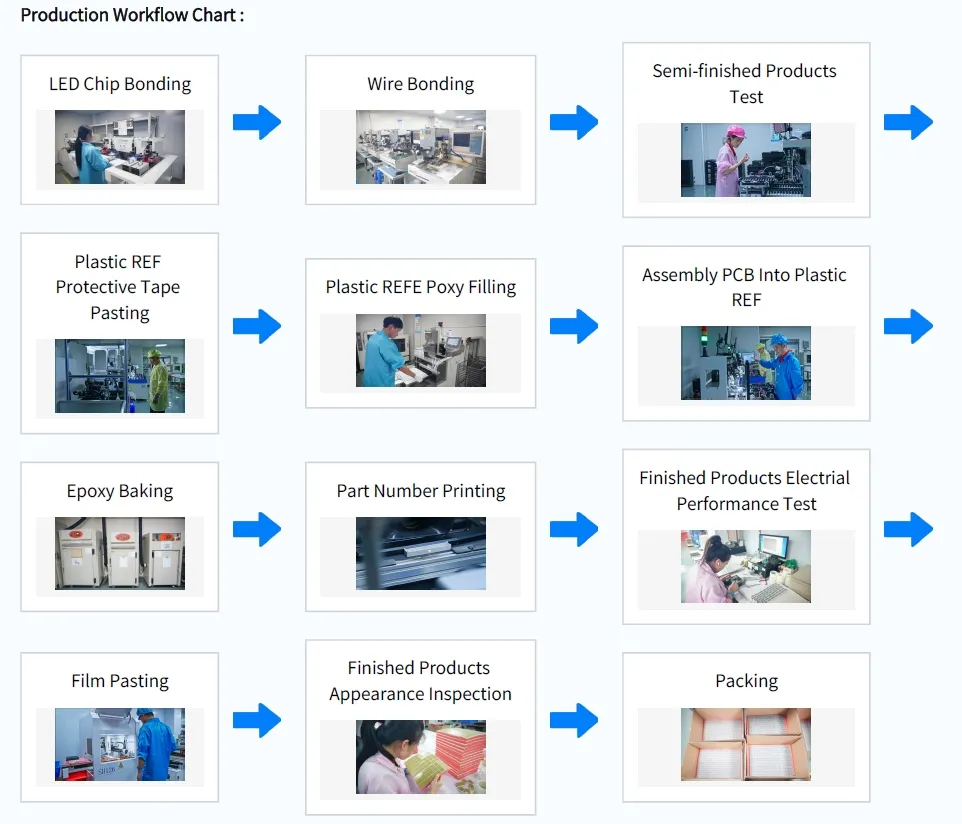

Aperçu du bureau et de l'usine

Expositions de l'entreprise

SERVICES D'EXPÉDITION

FAQ

Q1 Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.
Q2 Quels sont vos principaux produits ?
R : Nos principaux produits comprennent les affichages LED 7 segments, les affichages LED SMD, les affichages LED matriciels, les affichages LED à flèche, les affichages LED personnalisés, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, etc.
Q3 Quel est votre MOQ ?
R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour tester ?
R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.
Q5 Quel est votre délai de livraison ?
R : Délai de livraison : environ 10-20 jours ; selon la quantité de commande et les matières premières. Si vous avez une commande urgente et que nous avons les matières premières en stock,
nous pouvons ajuster notre plan de production pour qu'il soit prêt dans les 7 à 10 jours.
Q6 Quelles sont vos conditions de paiement ?
R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petits montants. Les détails des méthodes de paiement peuvent être négociés.
Q7 Pouvez-vous me proposer des prix FOB ?
R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix ?
R : Oui. Veuillez nous faire savoir votre adresse e-mail ou nous contacter directement sur le site Web pour notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix ?
R : Oui, nous pouvons envisager des remises pour les commandes en gros.
Q10 Combien coûteront les frais d'expédition ?
R : Cela dépend de la taille de votre expédition et de la méthode d'expédition.
Nous vous proposerons les frais comme vous l'avez demandé.
Q11 Pouvez-vous fabriquer des produits personnalisés ?
R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnalisés les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.
Q12 Si j'envoie ma conception, pouvez-vous la fabriquer uniquement pour moi et ne pas la montrer à quelqu'un d'autre ?
R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai de livraison des échantillons pour les produits personnalisés ?
R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception des frais de moule et de l'approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes d'expédition ?
R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez également choisir une autre méthode qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits ?
R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant l'expédition.
