Display à LED à 7 segments à cathode ultra-brillante commune 18 broches 2 chiffres 0,56 pouces

Affichage LED 7 segments à 2 chiffres de 0,56 pouce rouge ultra brillant à cathode commune (18 broches, personnalisable) pour les contrôleurs de température et les appareils ménagers

Aperçu du produit
Présentation de l'affichage LED 7 segments à 2 chiffres de 0,56 pouce rouge ultra brillant à cathode commune—une solution numérique personnalisable et haute performance conçue pour les contrôleurs de température, les indicateurs numériques et les panneaux d'appareils ménagers. Conçu pour équilibrer la lisibilité, l'efficacité énergétique et la facilité d'intégration, cet affichage à 2 chiffres excelle dans l'affichage des mesures essentielles qui nécessitent des lectures concises et claires : température (par exemple, “24°C” pour les climatiseurs, “-18°C” pour les congélateurs), valeurs de minuterie (par exemple, “15min” pour les micro-ondes) ou état de l'appareil (par exemple, “08” pour la vitesse du ventilateur).
Sa hauteur de chiffres de 0,56 pouce assure une visibilité de 1 à 3 mètres (distances typiques dans la cuisine/le salon), tandis que la configuration à 18 broches offre une connexion PCB stable et directe—essentielle pour un fonctionnement fiable dans les appareils sensibles à la température. Les segments blancs sur une surface noire augmentent le contraste avec une lumière rouge ultra brillante (620-625 nm), coupant l'éblouissement ambiant (par exemple, les lumières de la cuisine, la lumière du soleil) et assurant la lisibilité même dans les environnements lumineux. Avec une polarité à cathode commune, une faible consommation d'énergie (5-10 mA/LED) et la conformité RoHS, il combine durabilité, fonctionnalité et respect de l'environnement—idéal pour une utilisation 24h/24 et 7j/7 dans les environnements domestiques et industriels.

Caractéristiques maximales absolues (Ta=25ºC)​

Code : Rouge ultra brillant -UR

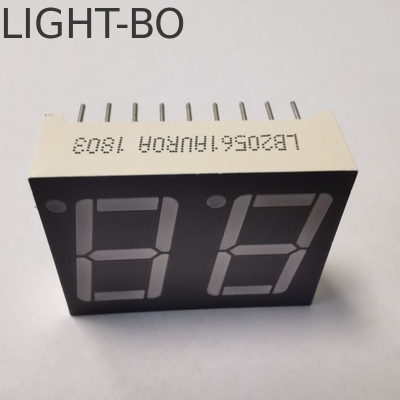

Image principale

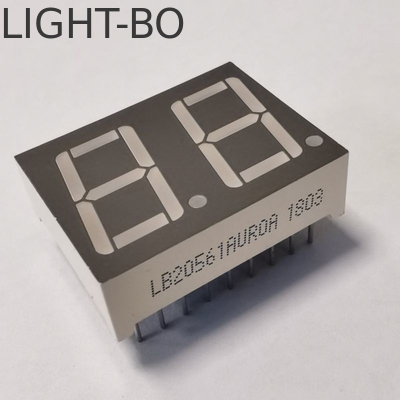

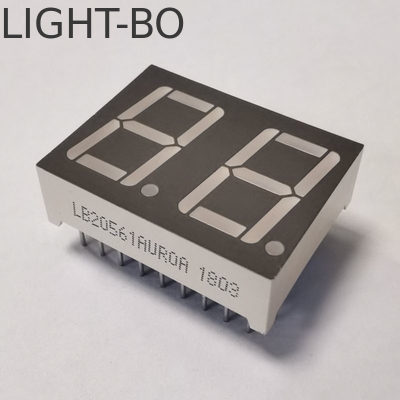

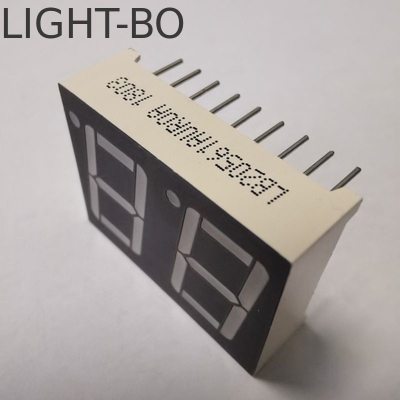

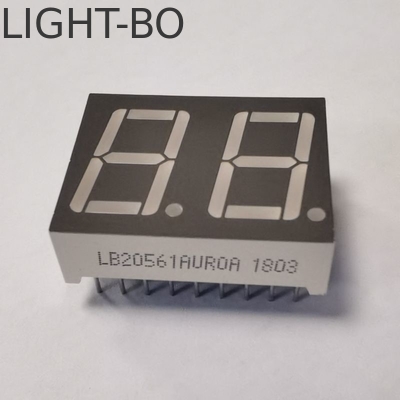

Image détaillée

Principales caractéristiques (optimisées pour les contrôleurs de température et les appareils)
1. Visibilité supérieure pour les mesures critiques
Éclairage rouge ultra brillant (80-100 mcd) : La lumière rouge (longueur d'onde de 620-625 nm) offre des lectures nettes et accrocheuses—parfaites pour les contrôleurs de température, où la reconnaissance rapide des valeurs (par exemple, “30°C” = surchauffe) empêche les erreurs. Elle minimise également la fatigue oculaire lors d'une visualisation prolongée (par exemple, la surveillance de la température d'un four).
Segments blancs sur surface noire : Le contraste élevé élimine le “voile” dû à la lumière ambiante et garantit que chaque segment (par exemple, la barre du milieu de “5,”, la barre supérieure de “9”) est uniformément éclairé—évite les erreurs de lecture des chiffres (par exemple, confondre “6” avec “0”) qui pourraient perturber le contrôle de la température ou le fonctionnement de l'appareil.
Hauteur des chiffres de 0,56 pouce : Équilibre la lisibilité et l'efficacité de l'espace—suffisamment grand pour distinguer les petits incréments de température (par exemple, “22°C” contre “23°C”) mais suffisamment compact pour s'intégrer dans des panneaux d'appareils minces (par exemple, les mini-contrôleurs de température pour les réfrigérateurs).
2. Performances fiables et gestion de la chaleur
Dissipation rapide de la chaleur : Conçu avec des matériaux résistants à la chaleur et une conception à faible consommation d'énergie, l'affichage évite la surchauffe même pendant un fonctionnement continu (par exemple, un contrôleur de température fonctionnant 24h/24 et 7j/7 pour une serre). Cela empêche la dégradation de la luminosité et prolonge la durée de vie.
Fonctionnement stable dans des environnements variables : Résiste aux fluctuations de température (0°C–50°C, typique pour les maisons/espaces industriels) et aux légères vibrations (par exemple, les cycles du compresseur du réfrigérateur, le mouvement du ventilateur du four)—maintient une luminosité et une uniformité des segments constantes, pas de scintillement lors des mises à jour des valeurs.
Longue durée de vie (plus de 50 000 heures) : Les puces LED de haute qualité correspondent à la durée de vie de 8 à 10 ans de la plupart des appareils ménagers et des contrôleurs de température, ce qui réduit les coûts de maintenance et la nécessité de remplacements fréquents.
3. Intégration et personnalisation faciles
Configuration à 18 broches : Fournit un montage PCB direct et sûr—assure une connexion électrique stable et évite les broches desserrées (un problème courant dans les appareils sujets aux vibrations comme les machines à laver). La disposition des broches est compatible avec les processus de soudure standard pour la production automatisée.
Polarité à cathode commune : Fonctionne avec les circuits intégrés de commande standard (par exemple, TM1637, HT1621, MAX7219) largement utilisés dans les contrôleurs de température et les appareils ménagers—simplifie la conception des circuits pour les fabricants et élimine le besoin de câblage personnalisé.
Conception personnalisable : Prend en charge les modifications sur mesure pour répondre aux besoins uniques des appareils, notamment :
Espacement des chiffres ajusté (pour les panneaux de commande compacts ou larges).
Ajout de points décimaux (pour des relevés de température précis comme “25,5°C”).
Luminosité des segments modifiée (pour les environnements peu éclairés comme les chambres).
4. Efficacité énergétique et conformité
Courant extrêmement faible (5-10 mA/LED) : Minimise la consommation d'énergie, ce qui le rend idéal pour les appareils alimentés par batterie (par exemple, les capteurs de température portables) ou les appareils écoénergétiques (par exemple, les climatiseurs certifiés ENERGY STAR)—prolonge la durée de vie de la batterie de 30 % et réduit les coûts d'électricité à long terme.
Faible tension directe (1,8-2,2 V/LED) : Compatible avec les alimentations basse tension standard (par exemple, USB 5 V, adaptateurs CC 12 V) utilisés dans les contrôleurs de température et les appareils—pas besoin de convertisseurs de tension volumineux.
Conforme RoHS : Sans substances nocives (plomb, mercure), respectant les normes de sécurité internationales pour l'électronique grand public et industrielle—sûr pour une utilisation dans les espaces familiaux (par exemple, les appareils de cuisine) et les marchés mondiaux.

Spécifications techniques

Applications
Cet affichage est conçu pour le contrôle de la température et les appareils domestiques/industriels, notamment :
Contrôleurs de température : Thermostats d'ambiance (par exemple, “22°C”), thermomètres de réfrigérateur/congélateur (par exemple, “5°C”/“-18°C”), panneaux de température du four (par exemple, “200°C”).
Appareils ménagers : Minuteurs de micro-ondes (par exemple, “02:00”), indicateurs de cycle de machine à laver (par exemple, “05” pour la vitesse d'essorage), affichages de vitesse de ventilateur de climatiseur (par exemple, “03” pour la vitesse élevée).
Panneaux d'instruments : Manomètres industriels (par exemple, “08” pour 8 PSI), moniteurs de tension (par exemple, “12” pour 12 V), contrôleurs d'humidité (par exemple, “50” pour 50 % HR).
Indicateurs numériques : Balances portables (par exemple, “50” pour 50 g), chargeurs de batterie (par exemple, “90” pour 90 % de charge), équipements de fitness (par exemple, “15” pour 15 minutes).

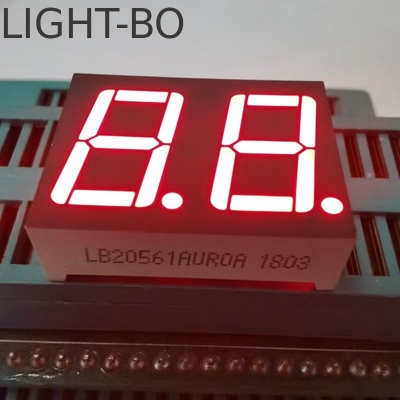

Image d'application

Pourquoi choisir cet affichage pour les contrôleurs de température et les appareils ?
Clarté des mesures critiques : La lumière rouge ultra brillante garantit que les valeurs de température/d'appareil sont lisibles en un coup d'œil—empêche les erreurs de contrôle de la température (par exemple, la surchauffe des aliments dans un four).
Gestion fiable de la chaleur : La dissipation rapide de la chaleur évite les problèmes de performances lors d'une utilisation continue, un must pour les contrôleurs de température 24h/24 et 7j/7.
Fabrication facile : La conception à 18 broches et la polarité à cathode commune simplifient l'intégration PCB, prenant en charge la production d'appareils en grand volume.
Personnalisable pour des besoins uniques : L'espacement des chiffres, les points décimaux ou la luminosité sur mesure garantissent la compatibilité avec les conceptions d'appareils non standard.
Prêt pour le marché mondial : La conformité RoHS et les options multicolores simplifient l'exportation vers les marchés internationaux, en accord avec diverses normes de sécurité.

Informations sur les commandes et la logistique
Quantité minimale de commande (MOQ) : 300 pièces pour les modèles rouges ultra brillants standard ; 500 pièces pour les configurations personnalisées.
Emballage : EPE antistatique + carton (chaque affichage est emballé individuellement pour protéger les broches et les segments pendant l'expédition).
Délai de livraison : 5 à 7 jours pour les modèles standard ; 10 à 12 jours pour les conceptions personnalisées (à partir de l'approbation des spécifications).
Transport : Express (FedEx/DHL pour les prototypes urgents), Air (expéditions de volume moyen), Océan (productions en vrac pour les fabricants d'appareils).
