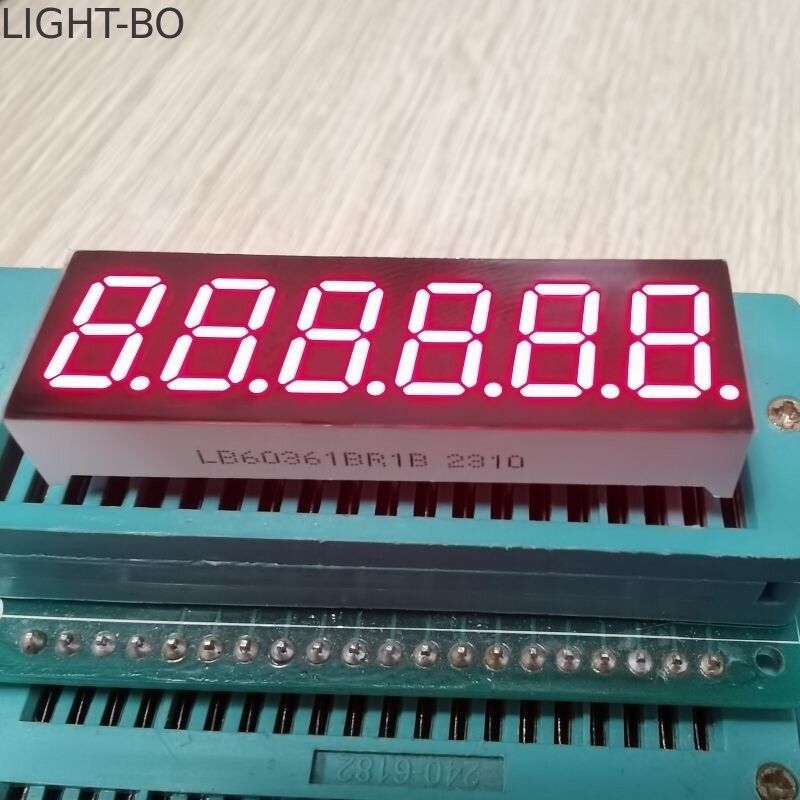

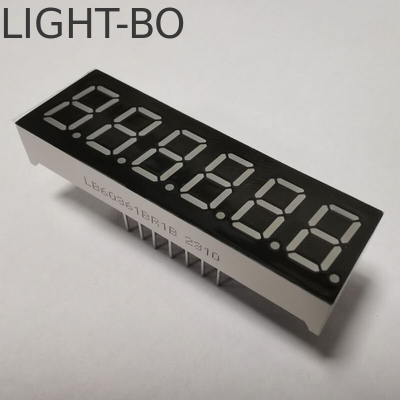

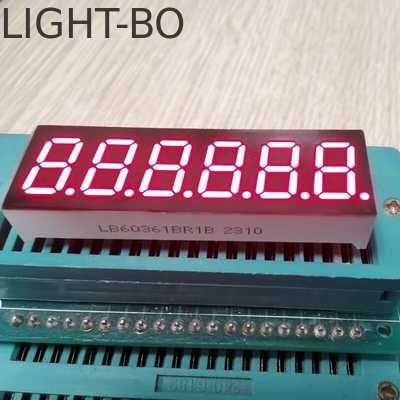

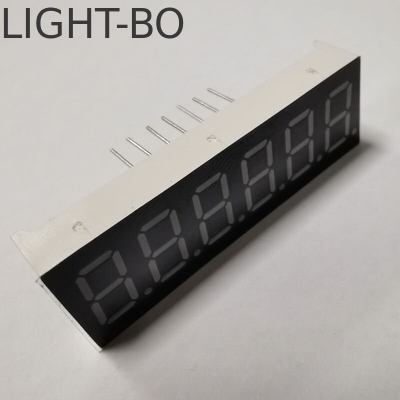

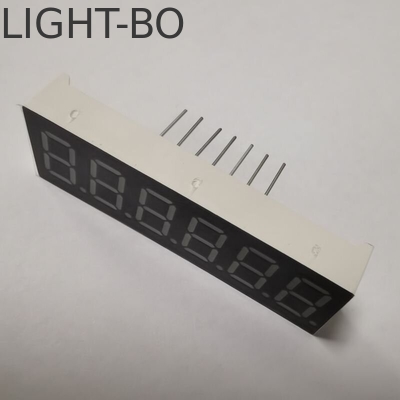

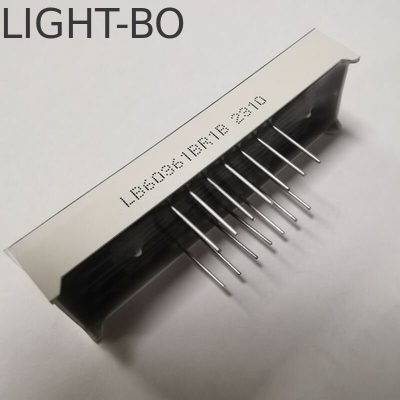

Super rouge brillant 7 segments LED affichage 6 chiffres 0,36 pouces anode commune

Super rouge brillant 7 segments LED affichage 6 chiffres 0,36 pouces anode commune

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB60361BR1B
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Western Union
Capacité à Fournir:	50000 PCS/day

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

ISO9001&RoHS

Application:

Contrôleur de processus

Température de fonctionnement:

-45 à 80 °C

Durée de vie:

100 000 heures

Couleur:

Rouge lumineux superbe

Expédition:

par DHL, TNT, UPS, EMS, etc.

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000 PCS/day

Mettre en évidence:

Affichage à LED à 7 segments du contrôleur de processus

0Affichage LED à 7 segments de 36 pouces

Description du produit

Affichage LED 6 chiffres 7 segments - Rouge super lumineux 0,36 pouce

Cet affichage LED 6 chiffres 7 segments est conçu pour des lectures numériques multi-chiffres de haute précision dans des appareils compacts. Doté d'une hauteur de chiffre de 9,2 mm (0,36 pouce), de dimensions extérieures fines (43,5 x 14,0 x 7 mm) et d'une émission rouge super lumineuse et vive, il offre une visibilité et des performances exceptionnelles.

Spécifications clés

Spécification	Détails
Type d'affichage	Affichage numérique LED 6 chiffres 7 segments
Hauteur du chiffre	9,2 mm (0,36 pouce)
Dimensions extérieures	43,5 x 14,0 x 7 mm
Polarité	Anode commune
Conception de surface/segment	Segments blancs + surface noire
Couleur d'émission	Rouge super lumineux (longueur d'onde 630-635 nm)
Couleurs supplémentaires	Bleu, vert jaune, vert pur, ambre, orange, jaune, blanc
Intensité lumineuse	50-60 mcd
Tension directe	1,8-2,2 V
Courant direct	Extrêmement faible
Conformité	Certifié RoHS
Compatibilité	Compatible avec les circuits intégrés (74HC595, TM1638, etc.)

Caractéristiques principales du produit

Contraste élevé et visibilité ciblée

Les segments blancs sur fond noir éliminent la réflexion de la lumière ambiante, garantissant que les valeurs nettes à 6 chiffres restent clairement visibles dans diverses conditions d'éclairage. L'émission rouge super lumineuse (630-635 nm) offre une visibilité optimale sans provoquer d'éblouissement.

Efficacité énergétique et économies

La faible consommation d'énergie et le courant extrêmement faible minimisent la consommation d'énergie, prolongeant la durée de vie de la batterie des appareils portables de 30 à 40 % par rapport aux affichages à courant plus élevé. Compatible avec les circuits à anode commune standard pour réduire les coûts de développement.

Durabilité et performances uniformes

Les segments uniformes continus assurent une distribution uniforme de la lumière sur les 6 chiffres, éliminant les points sombres ou les bords délavés. Construit avec des puces LED de haute qualité prenant en charge plus de 50 000 heures de fonctionnement continu.

Intégration facile et polyvalence

La polarité à anode commune correspond aux conceptions de circuits standard, simplifiant l'intégration des PCB. Le format fin de 43,5 x 14,0 x 7 mm permet un montage direct dans des panneaux d'instruments denses. Disponible en 7 couleurs supplémentaires pour diverses applications.

Applications cibles

Panneaux d'instruments : Manomètres industriels, débitmètres, compteurs de production
Appareils électroménagers : Réfrigérateurs intelligents, fours à micro-ondes, fours électriques
Indicateurs de température/humidité numériques : Moniteurs d'entrepôt, stations météorologiques, commandes CVC
Affichages numériques généraux : Étiquettes de prix de détail, balances numériques, chargeurs de batterie

Spécifications techniques

Valeurs limites absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤ 3 secondes)	Th	260	°C

Caractéristiques électriques par code couleur

Vert Jaune (J)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	1,8	2,4	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	30	40	mcd
Longueur d'onde	Dλ	If=10mA	569	574	nm

Ambre/Jaune (Y)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	1,8	2,5	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	60	80	mcd
Longueur d'onde	Dλ	If=10mA	585	595	nm

Orange (F)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	1,8	2,4	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	60	80	mcd
Longueur d'onde	Dλ	If=10mA	600	605	nm

Rouge Super Lumineux (R)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	1,8	2,2	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	50	60	mcd
Longueur d'onde	Dλ	If=10mA	630	635	nm

Rouge Ultra Lumineux (UR)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	1,8	2,2	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	80	100	mcd
Longueur d'onde	Dλ	If=10mA	625	635	nm

Vert Pur (G)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	2,6	3,2	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	120	180	mcd
Longueur d'onde	Dλ	If=10mA	515	525	nm

Bleu Ultra Lumineux (BH)

Paramètre	Symbole	Condition	Min	Max	Unité
Tension directe	Vf	If=10mA	2,8	3,2	V
Tension inverse	Vr	Ir=10uA	5		V
Intensité lumineuse	Iv	If=10mA	120	140	mcd
Longueur d'onde	Dλ	If=10mA	460	465	nm

Blanc Ultra Lumineux (WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K

Informations sur le fabricant

Shenzhen Guangzhibao Technology Co., Ltd. (Marque : Light-Bo)

Fondée en 2006, nous sommes un fabricant certifié ISO 9001:2015 spécialisé dans la R&D, la fabrication et la vente d'affichages LED optoélectroniques. Avec plus de 15 ans d'expérience OEM et ODM, nous fournissons des solutions personnalisées de haute qualité et rentables pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications

Affichage LED 7 segments, affichage LED personnalisé, affichage numérique LED, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, les systèmes de contrôle de chauffage et de refroidissement.

Certifications

Présentation de l'entreprise

Expositions de l'entreprise

Services d'expédition

Questions fréquemment posées

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les affichages LED 7 segments, les affichages LED SMD, les affichages LED matriciels, les affichages LED à flèches, les affichages LED personnalisés, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, et plus encore.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces, mais nous pouvons également accepter des commandes d'échantillons et de petites commandes avec une quantité inférieure à notre MOQ.

Q4 : Avant de passer commande, puis-je obtenir des échantillons pour tester ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Délai de livraison : environ 10-20 jours ; selon la quantité de la commande et les matières premières. Pour les commandes urgentes avec des matières premières disponibles, nous pouvons ajuster la production pour terminer dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petites sommes. Les méthodes de paiement sont négociables.

Q7 : Pouvez-vous me proposer des prix FOB ?

R : Oui. Nous pouvons proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Veuillez fournir votre adresse e-mail ou nous contacter directement sur notre site Web pour notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des remises pour les commandes en gros.

Q10 : Combien coûteront les frais d'expédition ?

R : Cela dépend de la taille de votre envoi et de la méthode d'expédition. Nous vous fournirons les frais sur demande.

Q11 : Pouvez-vous fabriquer des produits personnalisés ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs des LED et les icônes fonctionnelles selon vos besoins.

Q12 : Si j'envoie ma conception, pouvez-vous la fabriquer uniquement pour moi et ne pas la montrer à personne d'autre ?

R : Oui, nous ne montrerons ni ne vendrons votre conception à d'autres sans votre autorisation.

Q13 : Quel sera le délai de livraison des échantillons pour les produits personnalisés ?

R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception des frais de moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles sont les méthodes d'expédition ?

R : Nous expédions généralement par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez choisir la méthode qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité de vos produits ?

R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % de tous les produits avant expédition.
