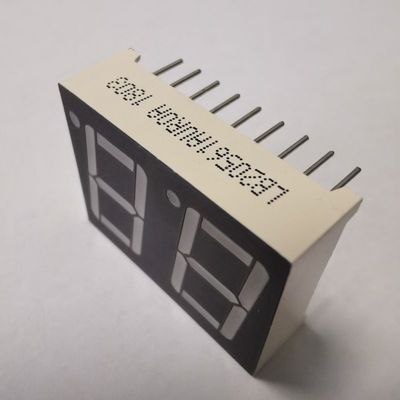

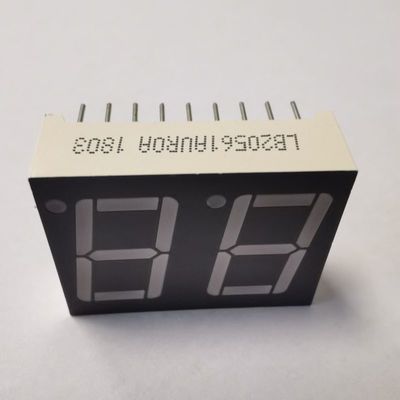

Ultra rouge brillant 2 chiffres 0,56 pouces 7 segments affichage LED commune anode

Ultra rouge brillant 2 chiffres 0,56 pouces 7 segments affichage LED commune anode

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB20561AUR0A
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Western Union
Capacité à Fournir:	50000 PCS/day

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

ISO9001&RoHS

polarité:

Anode commune

Expédition:

par DHL, TNT, UPS, EMS, etc.

Durée de vie:

100 000 heures

Température de fonctionnement:

-45 à 80 °C

Application:

Indicateur de température

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000 PCS/day

Mettre en évidence:

Affichage à LED commun de segment de l'anode 7

Indicateur de température à LED à 7 segments

Affichage LED à 7 segments à 2 chiffres

Description du produit

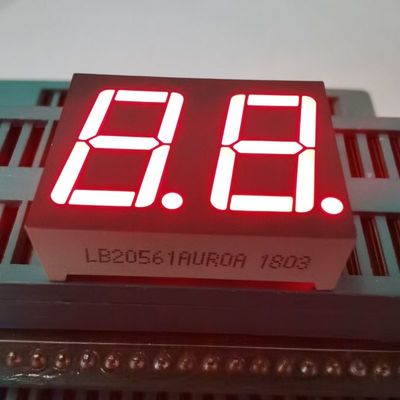

Affichage LED à 7 segments de 0,56 pouce à 2 chiffres, rouge ultra-brillant

Affichage numérique haute performance conçu pour les contrôleurs de température, les appareils électroménagers et les tableaux de bord, offrant une clarté et une fiabilité exceptionnelles.

Aperçu du produit

Cet affichage de 0,56 pouce (14,2 mm) de hauteur de chiffres offre une lisibilité claire dans un boîtier compact de 25 × 19 × 8 mm, ce qui le rend idéal pour les applications où l'espace est limité. Doté d'une illumination rouge ultra-brillante (longueur d'onde de 620 à 625 nm, 80 à 100 mcd) avec des segments blancs sur une surface noire pour un contraste amélioré, il offre une sortie constante et vive tout en maintenant une faible consommation d'énergie et une dissipation thermique rapide.

Construit avec une configuration d'anode commune fiable et conforme à la directive RoHS, cet affichage s'intègre facilement avec les circuits intégrés standard pour des applications d'indicateurs numériques polyvalentes.

Spécifications techniques

Catégorie	Paramètre	Spécification
Conception de base	Type d'affichage	Affichage LED à 7 segments à 2 chiffres
	Polarité	Anode commune
	Hauteur des chiffres	0,56 pouce (14,2 mm)
	Dimensions extérieures (L × l × H)	25 × 19 × 8 mm
	Couleur du segment/surface	Segments blancs sur surface noire
Performance optique	Couleur d'émission	Rouge ultra-brillant
	Longueur d'onde	620-625 nm
	Intensité lumineuse (IV)	80-100 mcd
	Angle de vision	Large
Performance optique	Distribution de la lumière	Segments uniformes continus
Paramètres électriques	Tension directe (VF)	1,8-2,2 V par LED
	Courant direct	5-10 mA par LED
	Consommation d'énergie	Faible
Qualité et durabilité	Avantages principaux	Dissipation thermique rapide, longue durée de vie, performances stables, compatible CI
	Assemblage	Facile à assembler
	Conformité	Conforme RoHS

Principales caractéristiques

Performances optiques supérieures

Illumination rouge ultra-brillante : Une longueur d'onde de 620 à 625 nm et une intensité lumineuse de 80 à 100 mcd garantissent une visibilité élevée dans les environnements lumineux
Conception à contraste élevé : Segments blancs sur surface noire pour une visibilité numérique nette
Grand angle de vision : Lisibilité claire depuis plusieurs positions
Segments uniformes continus : Distribution uniforme de la lumière sans points sombres

Conception compacte et durable

Hauteur des chiffres de 0,56 pouce : Les chiffres de 14,2 mm de haut équilibrent la lisibilité et l'efficacité de l'espace
Taille fine de 25 × 19 × 8 mm : S'adapte aux espaces restreints sans modifications majeures de la conception
Dissipation thermique rapide : Empêche la surchauffe pour une durée de vie prolongée

Efficacité énergétique et fiabilité

Faible consommation d'énergie : Optimisé pour les appareils alimentés par batterie et écoénergétiques
Courant extrêmement faible : Réduit la génération de chaleur et le gaspillage d'énergie
Longue durée de vie : Puces LED de haute qualité pour un fonctionnement durable
Performances stables : Résiste aux fluctuations de tension et aux contraintes environnementales

Intégration et conformité faciles

Configuration d'anode commune : Simplifie la conception des circuits avec les circuits intégrés de pilotes standard
Assemblage facile : Montage sur CI sans problème pour une production automatisée
Conforme RoHS : Conforme aux normes environnementales internationales
Options personnalisables : Solutions à deux chiffres sur mesure disponibles

Spécifications électriques

Valeurs maximales absolues (Ta=25 °C)

Paramètre	Symbole	Valeurs nominales	Unité
Courant direct (par puce)	Ipm	20	mA
Tension inverse (par puce)	Vr	5	V
Dissipation de puissance (par puce)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤3 secondes)	Th	260	°C

Spécifications Rouge ultra-brillant -UR

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre de la demi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

À propos de Shenzhen Guangzhibao Technology Co., Ltd. (Marque : Light-Bo)

Fondée en 2006, nous sommes une entreprise certifiée ISO 9001:2015 spécialisée dans la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Avec plus de 15 ans d'expérience OEM et ODM, Light-Bo s'engage à fournir des solutions personnalisées de haute qualité et rentables pour aider les clients à réduire les coûts et à améliorer la compétitivité.

Applications

Les écrans LED à 7 segments, les écrans LED personnalisés, les écrans LED numériques et les écrans LED matriciels sont largement utilisés pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, les systèmes de contrôle du chauffage et du refroidissement, et plus encore.

Certifications et qualité

Aperçu des installations

Présence dans l'industrie

Expédition et logistique

Foire aux questions

Êtes-vous une société commerciale ou un fabricant ?

Nous sommes des fabricants d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.

Quels sont vos principaux produits ?

Nos principaux produits comprennent les écrans LED à 7 segments, les écrans LED CMS, les écrans LED matriciels, les écrans LED fléchés, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED CMS, les rétroéclairages LED, et plus encore.

Quel est votre MOQ ?

Notre MOQ est de 1000 pièces, mais nous acceptons également les commandes d'échantillons et les petites commandes avec une quantité inférieure à notre MOQ.

Puis-je obtenir des échantillons pour les tests ?

Oui, nous pouvons fournir 5 à 10 échantillons gratuits pour les tests, mais les frais de transport seront à la charge du client.

Quel est votre délai de livraison ?

Le délai de livraison est généralement de 10 à 20 jours, selon la quantité commandée et les matières premières. Pour les commandes urgentes avec des matériaux disponibles, nous pouvons les réaliser dans les 7 à 10 jours.

Quelles sont vos conditions de paiement ?

Nous acceptons les virements bancaires, T/T, Western Union et PayPal pour les petites sommes. Les modes de paiement sont négociables.

Proposez-vous des produits de conception personnalisée ?

Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs des LED et les icônes fonctionnelles en fonction de vos besoins.

Comment assurez-vous la qualité des produits ?

Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % de tous les produits avant l'expédition.
