Affichage LED à cathode commune de 7 segments pour indicateurs numériques

Affichage LED à cathode commune de 7 segments pour indicateurs numériques

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB20281LC3B-D
Nombre De Pièces:	1000pcs
Conditions De Paiement:	T / T, Western Union
Capacité à Fournir:	100000pcs / jour

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Type d'affichage:

7 Segment

Caractéristiques:

prix compétitif avec une qualité élevée

La polarité:

CC et CA

Polarité du PCB:

Anode commune

Numéro LED:

Un / 1

Performance:

Dimension de l'écran:

Sur mesure

Pixels:

10 mm, 7 mm, 25 mm, 8,0, 10,20 mm

Package_Dimensions:

Varie selon le modèle, par exemple 12,7 mm x 20,3 mm

Apparence:

Excellent

Affichage_type:

Anode commune ou cathode commune

Spécification:

22,5*14*7,2MM

Type de broche:

TREMPER

Forfait Transport:

EPE+Carton

Angle d'affichage:

Couleur de la surface:

Expédition:

Par DHL TNT UPS EMS etc.

Durée de vie:

plus de 3 ans

Couleur:

Ultra blanc

Force:

Longue durée de vie

Puce menée:

Epistar, InGan, AlGanlp

Avantage:

Qualité stable, livraison rapide

Capacité d'approvisionnement:

100000pcs / jour

Mettre en évidence:

0.8 inch common cathode 7 segment LED

ultra bright red single digit display

7 segment LED digital indicator display

Description du produit

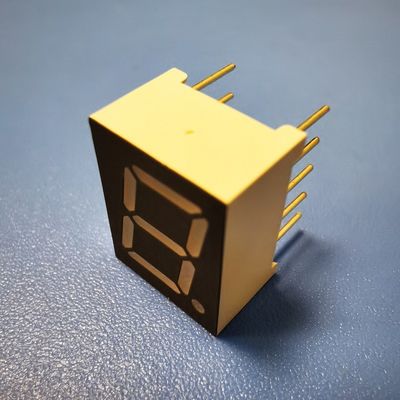

Ultra-éclatant rouge à un chiffre 0,8 pouces 7 segments affichage LED cathode commune pour indicateur numérique

Vue d'ensemble du produit

Affichage LED à haute performance de 7 segments de 0,8 pouces avec un éclairage rouge ultra-brillant, une configuration de cathode commune et une conception standard industrielle pour des applications d'indicateur numérique fiables.

Principales spécifications

Hauteur du personnage: 20,2 mm
Les dimensions extérieures: 18,6 × 25 × 10 mm
Configuration commune de la cathode
Éclairage rouge ultra-éclatant
Longueur d'onde: 620 à 625 nm
Intensité lumineuse: 80-100mcd
Voltage vers l'avant (VF): 1,8-2,2V
Courant vers l'avant: 5 à 10 mA
Couleur de surface: noir
Certifié RoHS
Conception à haut rendement
Faible consommation d'énergie
Fonctionnement de courant extrêmement faible
Distribution lumineuse uniforme entre les segments
Taille standard industrielle
Excellente fiabilité sous une lumière ambiante intense
Segments blancs avec une surface noire
Performances stables
Longue durée de vie
Facile à assembler
Compatible avec le CI

Les valeurs maximales absolues (Ta=25oC)

Paramètre	Le symbole	Notes de crédit	Unité
Courant vers l'avant (par dés)	Ipm	20	- Je ne sais pas
Voltage inverse (par dés)	- Je ne sais pas.	5	V
Dissipation de puissance (par dés)	Pm	80	mW
Plage de température de fonctionnement	- Je ne sais pas.	-40 à +85	oC
Plage de température de stockage	Tstg	-40 à +85	oC
Température de soudure (≤ 3 secondes)	Le	260	oC

Caractéristiques électriques par code de couleur

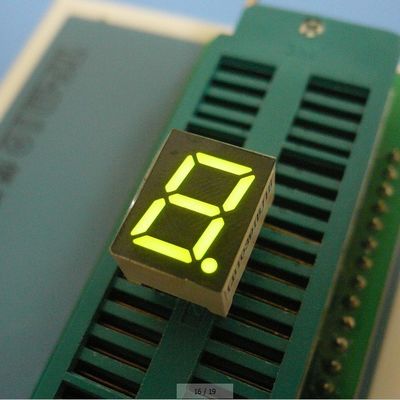

Vert jaune (Code: J)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	30		40	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	569		574	Nm

Ambre/Jaune (Code: Y)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	1.8		2.5	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	60		80	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	585		595	Nm

Orange (Code: F)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	1.8		2.4	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	60		80	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	600		605	Nm

Super rouge vif (Code: R)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	50		60	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	630		635	Nm

Le rouge ultra-éclatant (Code: UR)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	1.8		2.2	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	80		100	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	625		635	Nm

Vert pur (Code: G)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	2.6		3.2	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	120		180	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	515		525	Nm

Le bleu ultra-éclatant (code: BH)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	120		140	M.C.D.
Largeur du spectre de la moitié de la valeur	△λ	Si = 10 mA		20		Nm
Longueur d'onde	- Je vous en prie.	Si = 10 mA	460		465	Nm

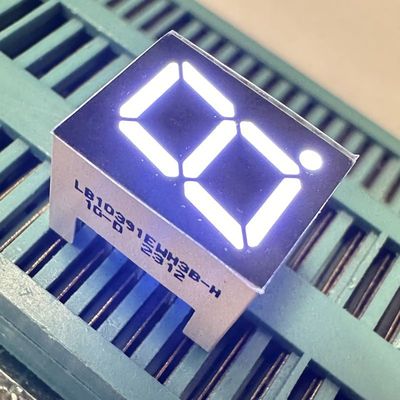

Blanc ultra-éclatant (code: WH)

Paramètre	Le symbole	Condition	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage avant	Vf	Si = 10 mA	2.8		3.2	V
Voltage inverse	- Je ne sais pas.	Ir = 10 uA	5			V
Intensité lumineuse	4ème	Si = 10 mA	120		140	M.C.D.
Température de couleur LED	Le K.	Si = 10 mA	5500	20	6800	Le K.
Coordonnées de chromatisation	X/Y	Si = 10 mA	0.29,0.32		0.30,0.33	Nm

Applications du produit

Affichage LED à 7 segments, affichage LED personnalisé, affichage numérique LED, affichage LED dot matrix - largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur,indicateurs de thermostat, systèmes de commande de chauffage et de refroidissement.

Informations sur le fabricant

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (BRAND: LIGHT-BO) - Créée en 2006, spécialisée dans la R&D, la fabrication et la vente d'écrans optoélectroniques à LED.2015 Systèmes de gestion de la qualité certifiés avec plus de 15 ans d'expérience OEM et ODM.

Certifications

Vue d'ensemble du bureau et de l'usine

Expositions d'entreprises

Services de navigation

Questions fréquemment posées

Q1: Êtes-vous une société commerciale ou un fabricant?

Nous sommes un fabricant original avec plus de 20 ans d'expérience dans les écrans optoélectroniques LED.

Q2: Quels sont vos principaux produits?

Nos principaux produits comprennent les écrans LED à 7 segments, les écrans LED SMD, les écrans LED dot matrix, les écrans LED flèche, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED à travers les trous, les LED SMD,Rétroviseurs à LED, et plus encore.

Q3: Quelle est votre MOQ?

Notre MOQ est de 1000 pièces. Nous acceptons également les commandes d'échantillons et les petites quantités en dessous de notre MOQ.

Q4: Puis-je obtenir des échantillons à tester avant de passer commande?

Nous fournissons 5 à 10 échantillons gratuits pour les tests, les frais de fret étant à la charge du client.

Q5: Quelle est votre durée de livraison?

Le délai de livraison est d'environ 10-20 jours, selon la quantité de commande et les matières premières. Pour les commandes urgentes avec des matériaux disponibles, nous pouvons terminer dans les 7-10 jours.

Q6: Quelles sont vos conditions de paiement?

Nous acceptons le virement bancaire, T/T, Western Union et PayPal pour de petites sommes. Les méthodes de paiement sont négociables.

Q7: Pouvez-vous fournir des prix FOB?

Nous vous proposons des prix basés sur les INCOTERMS, y compris EXW, FOB, CIF et DDP.

Q8: Comment puis-je obtenir votre catalogue et votre liste de prix?

Veuillez fournir votre adresse électronique ou nous contacter directement via notre site Web.

Q9: Puis-je négocier les prix?

Oui, nous offrons des réductions pour les commandes en vrac.

Q10: Combien coûtent les frais d'expédition?

Les frais d'expédition dépendent de la taille et de la méthode d'expédition. Nous fournissons des devis sur demande.

Q11: Offrez-vous des services de conception sur mesure?

Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs de LED et les icônes fonctionnelles selon vos exigences.

Q12: Gardez-vous confidentiel mon dessin personnalisé?

Oui, nous ne partagerons ni ne vendrons votre dessin à d'autres sans autorisation.

Q13: Quel est le délai pour les échantillons de produits personnalisés?

Le délai d'échantillonnage est d'environ 20-25 jours ouvrables après réception du coût du moule et de l'approbation de la conception.

Q14: Quelles méthodes d'expédition utilisez-vous?

Nous expédions par DHL, FedEx, UPS, EMS, par avion ou par mer. Vous pouvez choisir la méthode qui vous convient le mieux.

Q15: Comment assurez-vous la qualité du produit?

En tant que fabricants certifiés ISO 9001 avec plus de 20 ans d'expérience, nous effectuons des tests à 100% de tous les produits deux fois avant expédition.
