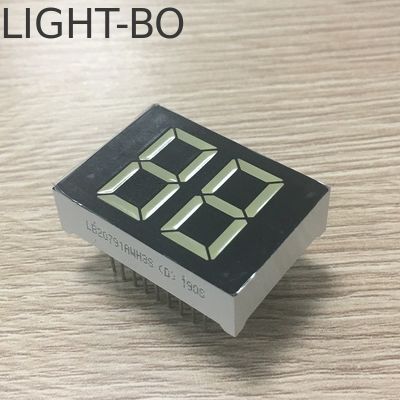

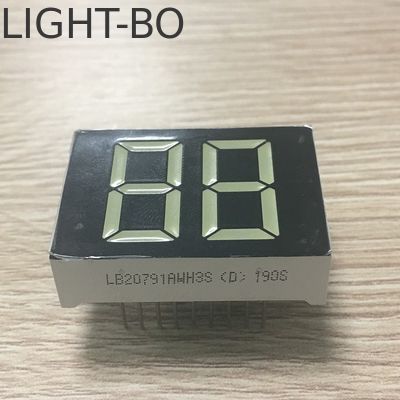

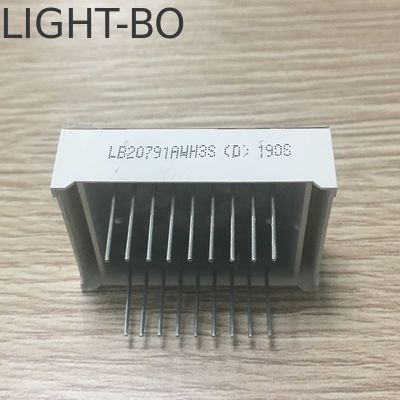

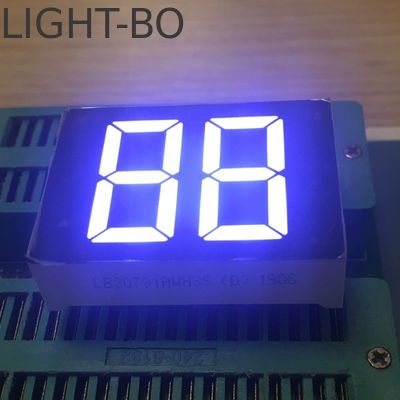

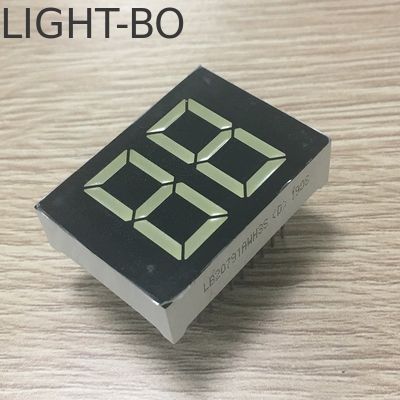

Anode commune 20 mm, 2 chiffres, 7 segments, affichage LED blanc ultra lumineux pour chauffe-eau numérique

Affichage LED 7 segments à anode commune ultra blanc brillant 20 mm 2 chiffres

• Affichage LED 7 segments double chiffre personnalisé

• Dimensions extérieures : 35,8 x 25,8 x 10 mm

• Hauteur du chiffre : 20 mm (0,79 pouce)

• Polarité : Anode commune

• Segments jaunes, surface noire

• Couleur d'émission : blanc ultra brillant

• X / Y : 0,29-0,31

• Intensité lumineuse : 120-140 mcd

• Tension directe : 2,8-3,2 V/LED

• Courant direct : 5-10 mA/LED

• Haute intensité lumineuse

• Faible consommation d'énergie

• Courant extrêmement faible

• Performance stable

• Angle de vision large

• Segments uniformes continus

• Longue durée de vie

• Dissipation thermique rapide

• Compatible avec les circuits intégrés

• Assemblage facile

• Conforme RoHS

• Valeurs limites absolues (Ta=25°C)

• Paramètre	Symbole	Valeurs	Unité
  Courant direct (par dé)	Ipm	20	mA
  Tension inverse (par dé)	Vr	5	V
  Puissance dissipée (par dé)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	°C
  Plage de température de stockage	Tstg	-40~+85	°C
  Température de soudure (≤3 secondes)	Th	260	°C

  Code : Vert Jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm

  Code : Ambre/Jaune - Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm

  Code : Orange - F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm

  Code : Rouge ultra brillant - R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm

  Code : Rouge ultra brillant - UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm

  Code : Vert pur - G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,6		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm

  Code : Bleu ultra brillant - BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

  Code : Blanc ultra brillant - WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Applications :
Largement utilisé pour les régulateurs de température et les indicateurs numériques, les appareils électroménagers, les panneaux d'instruments, etc.

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.
