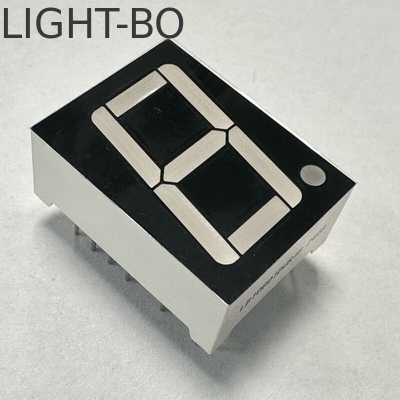

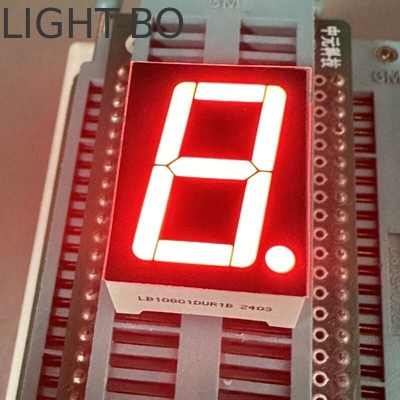

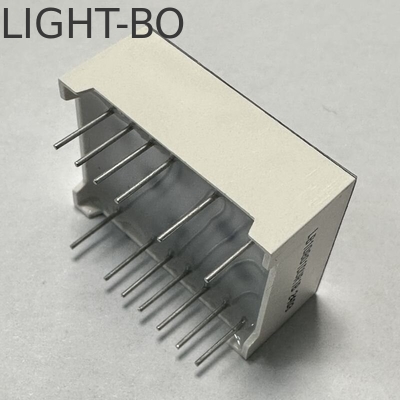

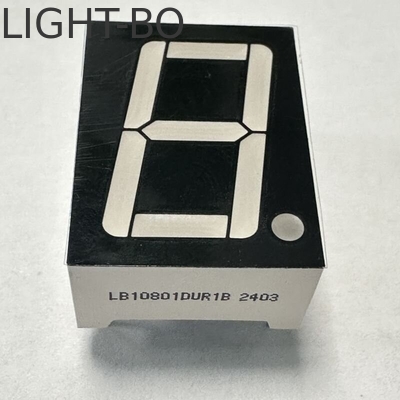

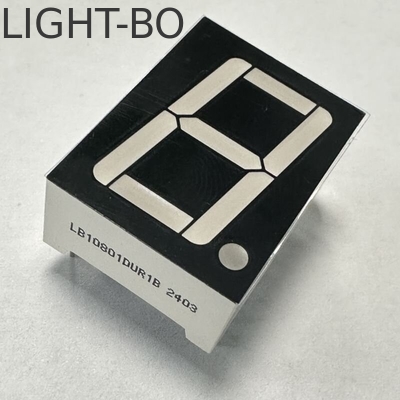

Affichage LED à 7 segments ultra-brillant rouge, chiffre unique, 0,8 pouce, cathode commune pour indicateur numérique

Affichage LED à 7 segments ultra-brillant rouge, chiffre unique, 0,8 pouce, cathode commune pour indicateur numérique

Nom De Marque: LIGHT-BO
Numéro De Modèle: LB10801DUR1B
Nombre De Pièces: 1000 pièces
Conditions De Paiement: T/T, Western Union
Capacité à Fournir: 100000 pièces par jour
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO9001&ROHS
Hauteur des chiffres:
0,8 pouces (20,2 mm)
Dimensions extérieures:
18,6*25*10mm
La polarité:
Cathode commune
Couleur des LED:
rouge ultra vif
Application:
Indicateur numérique
Certification:
RoHS
Tension directe:
1.8-2.2V/LED
Courant direct:
5-10mA/led
Détails d'emballage:
EPE+Carton
Capacité d'approvisionnement:
100000 pièces par jour
Mettre en évidence:

Écran de 0

,

8 pouce

,

Émission rouge ultra-éclatant

Description du produit

Affichage LED à 7 segments, chiffre unique rouge ultra lumineux de 0,8 pouce, cathode commune pour indicateur numérique

Spécifications clés/Caractéristiques spéciales :

  • Hauteur du caractère : 0,8 pouce (20,2 mm)

  • Dimensions extérieures : 18,6 x 25 x 10 mm

  • Cathode commune

  • Rouge ultra lumineux

  • Longueur d'onde : 620-625 nm

  • Intensité lumineuse : 80-100 mcd

  • VF : 1,8-2,2 V

  • Courant direct : 5-10 mA

  • Couleur de surface : noir

  • Certifié RoHS

  • Polarité : cathode commune

  • Tension directe (sortie lumineuse intense)

  • Haute efficacité

  • Faible consommation d'énergie

  • Courant extrêmement faible

  • Lumière uniformément répartie sur chaque segment

  • Taille standard industrielle

  • Offre une excellente fiabilité dans un environnement lumineux

  • Fabriqué avec des segments blancs et une surface noire

  • Performances stables

  • Longue durée de vie

  • Assemblage facile

  • Compatible IC

Valeurs limites absolues (Ta=25°C)

Paramètre Symbole Valeurs Unité
Courant direct (par puce) Ipm 20 mA
Tension inverse (par puce) Vr 5 V
Puissance dissipée (par puce) Pm 80 mW
Plage de température de fonctionnement Topr -40~+85 °C
Plage de température de stockage Tstg -40~+85 °C
Température de soudure (≤3 secondes) Th 260 °C

Code : Vert Jaune - J

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 1,8 2,4 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 30 40 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 569 574 nm

Code : Ambre/Jaune - Y

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 1,8 2,5 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 60 80 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 585 595 nm

Code : Orange - F

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 1,8 2,4 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 60 80 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 600 605 nm

Code : Rouge ultra lumineux - R

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 1,8 2,2 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 50 60 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 630 635 nm

Code : Rouge ultra lumineux - UR

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 1,8 2,2 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 80 100 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 625 635 nm

Code : Vert pur - G

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 2,6 3,2 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 120 180 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 515 525 nm

Code : Bleu ultra lumineux - BH

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 2,8 3,2 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 120 140 mcd
Largeur du spectre à mi-valeur Δλ If=10mA 20 nm
Longueur d'onde Dλ If=10mA 460 465 nm

Code : Blanc ultra lumineux - WH

Paramètre Symbole Condition Min Typ Max Unité
Tension directe Vf If=10mA 2,8 3,2 V
Tension inverse Vr Ir=10uA 5 V
Intensité lumineuse Iv If=10mA 120 140 mcd
Température de couleur LED K If=10mA 5500 20 6800 K
Coordonnées chromatiques X/Y If=10mA 0,29,0,32 0,30,0,33 nm

Applications des produits

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 2

Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel,largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.
