Affichage LED à 7 segments à trois chiffres jaune vert Anode commune

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB30401IJ3B-D
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	T/T, Western Union
Capacité à Fournir:	50000PCS/days

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

ISO9001&RoHS

Température de fonctionnement:

-45 à 80 °C

Polarité:

Anode commune

Onduler:

569 à 573

Hauteur des chiffres:

0.4 pouces

Tension directe:

1.8-2.2V

Courant à l' avant:

Matériel:

Surface jaune époxy noire

Dimensions extérieures:

30.1*16*7 mm

Durée de vie:

100 000 heures

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000PCS/days

Mettre en évidence:

Affichage à LED commun de segment de l'anode 7

Affichage LED à 7 segments à trois chiffres

Affichage LED à 7 segments jaune vert

Description du produit

Affichage LED 7 segments à triple chiffre jaune-vert à anode commune

Présentation du produit

L'affichage LED à anode commune à 3 chiffres et 7 segments jaune-vert est une solution numérique de haute fiabilité conçue pour les indicateurs de précision (température, humidité, processus) et les affichages numériques généraux. Conçu pour des performances à long terme, une efficacité énergétique et une intégration transparente, cet affichage fournit des valeurs cohérentes et sans éblouissement dans des environnements exigeants, des sols industriels lumineux aux laboratoires climatisés.

Son éclairage jaune-vert équilibre la visibilité et le confort visuel : suffisamment vif pour les conditions de forte luminosité, mais suffisamment doux pour une visualisation prolongée. La configuration à anode commune simplifie la compatibilité avec les circuits intégrés de commande standard, tandis que le format standardisé permet un remplacement direct, éliminant ainsi les coûteuses refontes de circuits imprimés. Avec un MTBF de plus de 100 000 heures et une consommation de courant de niveau nanoampère, il est conçu pour un fonctionnement sans entretien dans les environnements commerciaux et industriels.

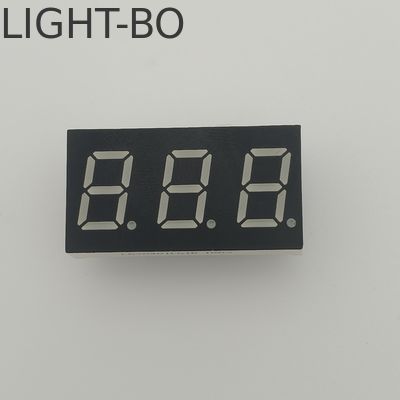

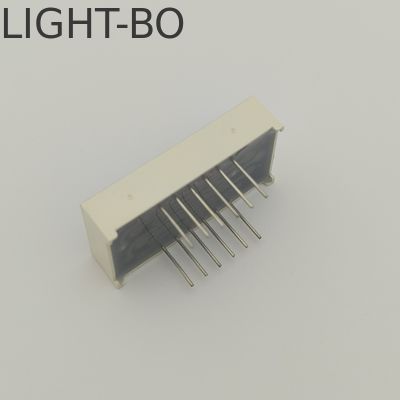

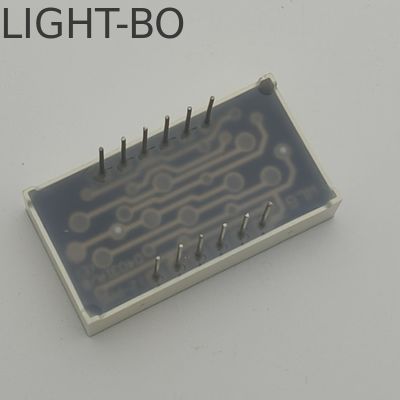

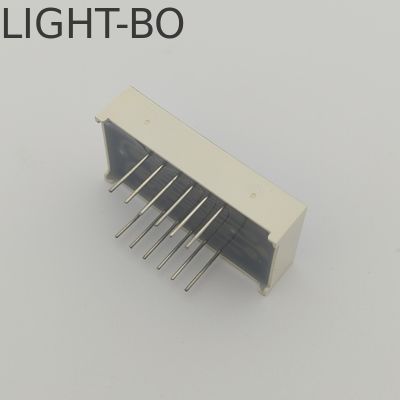

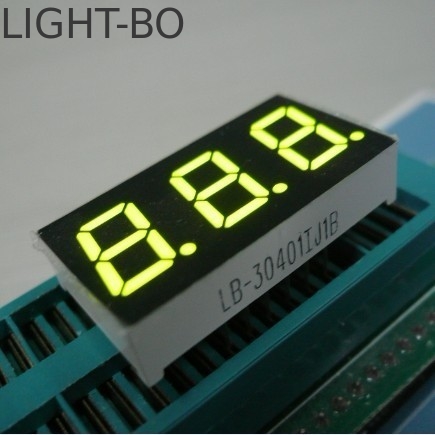

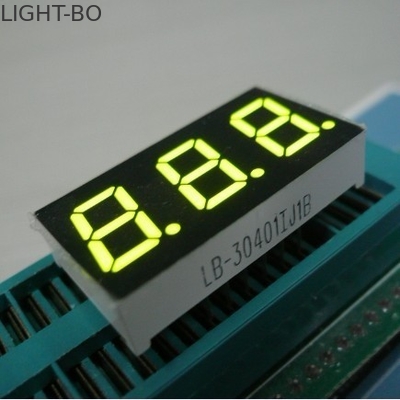

Image du produit

Caractéristiques principales

Luminosité et visibilité de précision : Assure une sortie de luminosité maximale constante sur tous les segments grâce à une régulation de tension de précision et une optimisation anti-reflets.

Compatibilité avec les applications ultra-faible consommation et sensibles : 20 à 30 % de puissance en moins que les affichages standard avec une consommation de courant de niveau nanoampère pour les applications sensibles.

Durabilité et intégration facile : Indice MTBF de plus de 100 000 heures avec un format standardisé pour un remplacement direct.

Fonctionnement fiable dans tous les environnements : Large tolérance de température (-20°C à 60°C) avec protection de base classée IP40 (IP65 en option).

Spécifications techniques

Catégorie	Paramètre	Spécification
Conception de base	Type d'affichage	Affichage LED 7 segments à 3 chiffres
	Polarité	Anode commune
	Couleur d'émission	Jaune-Vert
	Format	Standard de l'industrie
Performance optique	Régulation de la luminosité	Contrôlé par tension de précision
	Diffusion de la lumière	Équilibré (nano-revêtement)
	Fonction anti-reflets	Traitement de surface
Paramètres électriques	Consommation de courant	Niveau nanoampère
	Efficacité énergétique	20-30% de moins que la norme
	Intégrité du signal	Fonctionnement sans faille
Qualité et durabilité	Indice MTBF	Plus de 100 000 heures
	Plage de température de fonctionnement	-20°C à 60°C
	Protection environnementale	IP40 (standard) ; IP65 (en option)

Applications

Indicateurs de température :Moniteurs de processus industriels, panneaux de commande CVC, thermomètres de stockage frigorifique

Indicateurs d'humidité :Contrôleurs d'humidité de laboratoire, moniteurs d'humidité d'entrepôt, capteurs portables

Indicateurs de processus :Minuteries de fabrication, compteurs de chaînes de montage, moniteurs de machines d'emballage

Indicateurs numériques généraux :Chargeurs de batterie, équipements audio, hubs domotiques

Pourquoi choisir cet affichage ?

MTBF de plus de 100 000 heures pour un fonctionnement sans entretien

Consommation de courant de niveau nanoampère, sûre pour les applications sensibles

Format standardisé pour des mises à niveau faciles

Performance tous environnements avec une large plage de température

Rentable avec une faible consommation d'énergie et une longue durée de vie

Informations sur la commande et la logistique

Quantité minimale de commande (QMC) : 300 pièces (IP40 standard) ; 500 pièces (IP65 qualité industrielle).
Emballage : EPE antistatique + cartons renforcés.
Délai de livraison : 7-10 jours (standard) ; 12-15 jours (personnalisé).
Transport : Expédition express, aérienne ou maritime disponible.

Contactez-nous

Notre équipe est spécialisée dans les affichages LED haute fiabilité pour les indicateurs industriels et de précision, offrant un support 24h/24 pour vous aider à optimiser les performances et la longévité de votre système !

Valeurs limites absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤ 3 secondes)	Th	260	°C

Code : Jaune-Vert - J

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Code : Ambre/Jaune -Y

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Code : Orange -F

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Code : Rouge Super Lumineux -R

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Code : Rouge Ultra Lumineux -UR

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Code : Vert Pur -G

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.6		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Code : Bleu Ultra Lumineux -BH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.8		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Code : Blanc Ultra Lumineux -WH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.8		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO)Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'affichages LED optoélectroniques. Entreprise certifiée ISO 9001 2015 pour les systèmes de gestion de la qualité. Avec plus de 15 ans d'expérience OEM et ODM.

LIGHTBO s'est engagée à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 3

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 4

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 5

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 6

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 7

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 8

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 9

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 10

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 11

Affichage LED à 7 segments à trois chiffres jaune vert Anode commune 12

FAQ (Foire aux questions)
Q1 Êtes-vous une société commerciale ou un fabricant
R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.
Q2 Quels sont vos principaux produits
R : Nos principaux produits comprennent les affichages LED 7 segments, les affichages LED SMD, les affichages LED matriciels, les affichages LED à flèches, les affichages LED personnalisés, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, etc.
Q3 Quelle est votre QMC
R : Notre QMC est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre QMC.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour tester
R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.
Q5 Quel est votre délai de livraison
R : Délai de livraison : environ 10-20 jours ; selon la quantité commandée et les matières premières. Si vous avez une commande urgente et que nous avons les matières premières en stock,
nous pouvons ajuster notre plan de production pour qu'il soit prêt dans les 7 à 10 jours.
Q6 Quelles sont vos conditions de paiement
R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petits montants. Les détails des méthodes de paiement sont négociables.
Q7 Pouvez-vous me proposer des prix FOB
R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix
R : Oui. Veuillez nous faire savoir votre adresse e-mail ou nous contacter directement sur le site Web pour notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix
R : Oui, nous pouvons envisager des remises pour les commandes en gros.
Q10 Combien coûteront les frais d'expédition
R : Cela dépend de la taille de votre envoi et de la méthode d'expédition.Nous vous proposerons les frais comme vous l'avez demandé.
Q11 Pouvez-vous faire des produits de conception personnalisée
R : Oui, les services OEM/ODM sont disponibles. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.
Q12 Si j'envoie ma conception, pouvez-vous la fabriquer pour moi uniquement, et ne pas la montrer à personne d'autre
R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai de livraison des échantillons pour les produits personnalisés
R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception des frais de moule et de l'approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes d'expédition
R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez également choisir une autre méthode qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits
R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant expédition.
