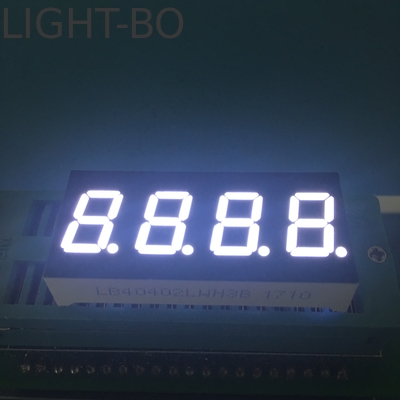

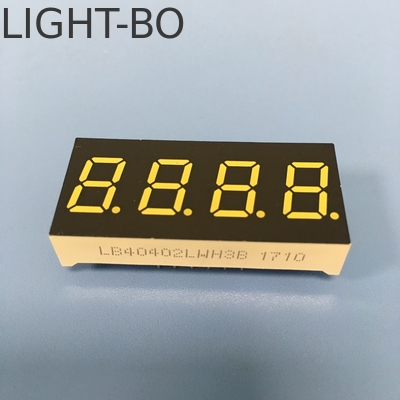

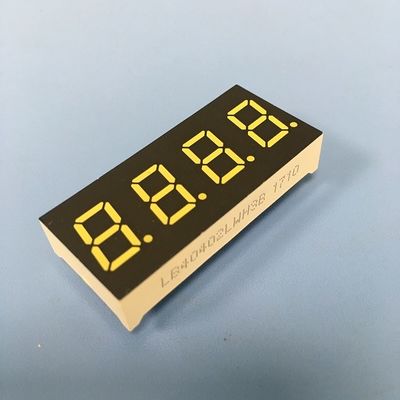

Affichage LED blanc ultra-brillant à 7 segments à 4 chiffres pour une surveillance précise des instruments

Affichage LED 7 segments à 4 chiffres de 0,4 pouce

Hauteur des caractères : 0,4 pouce (10,16 mm)

Dimensions extérieures : 39,5 x 18 x 7 mm

Polarité :Cathode commune

Fabriqué avec des segments jaunes et une surface noire

Couleur de la LED : Blanc ultra lumineux

Température de couleur : 6000-6800K

IV : 80-100mcd

VF : 2,8-3,2V

Courant direct : 5-10mA/LED

Couleur d'émission : Disponible en rouge, bleu, vert, ambre, orange, blanc

Intensité lumineuse et fiabilité élevées

Haute efficacité

Faible consommation d'énergie

Courant extrêmement faible

Lumière uniformément répartie sur chaque segment

Performance stable

Longue durée de vie

Assemblage facile

Compatible avec les circuits intégrés

Conforme à la norme RoHS

APPLICATION :

Largement utilisé dans les décodeurs, les appareils électroménagers et les panneaux d'instruments, les indicateurs numériques, les contrôleurs de processus de température et d'humidité, etc.

• Valeurs limites absolues (Ta=25°C)

  Paramètre	Symbole	Valeurs	Unité
  Courant direct (par puce)	Ipm	20	mA
  Tension inverse (par puce)	Vr	5	V
  Puissance dissipée (par puce)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	°C
  Plage de température de stockage	Tstg	-40~+85	°C
  Température de soudure (≤3 secondes)	Th	260	°C

• Code : Vert Jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm

• Code : Ambre/Jaune - Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm

• Code : Orange - F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm

• Code : Rouge Super Lumineux - R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm

• Code : Vert Pur - G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,6		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm

• Code : Bleu Ultra Lumineux - BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

• Code : Blanc Ultra Lumineux - WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur de la LED	K	If=10mA	5500	20	6800	K
  Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Applications des produits

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.
