Affichage à LED à matrice 5 x 7 DOT

Affichage à LED à matrice 5 x 7 DOT

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB02571BWH3S-D
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	TT à l'avance
Capacité à Fournir:	50000PCS/days

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&RoHS

Dimension du contour:

12.7 x 17,8 x 6,3 mm

Type de colis:

Trou traversant, montage en surface

Avantage:

Détection rapide, qualité stable

Durée de vie:

200000 heures

Luminosité de l'écran:

Ultra lumineux

Service:

OEM / ODM est acceptable

Moyens de transport:

Courant direct:

5-10mA/led

Mots-clés:

affichage matriciel flexible

Couleur émettrice:

Blanc

Résolution des modules:

7x11 points

Encapsulation LED:

Matrice 8*8

Puce menée:

AlGalnP

Modèle:

5 x 7

Température de fonctionnement:

-20°C à 70°C

Densité de pixels:

17222 points/㎡

Diamètre:

2,54 mm

Matériau principal:

ABS, époxy, PCB

Tension de fonctionnement:

1.8 à 2.5 V

Couleur des LED:

Vert jaune

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000PCS/days

Mettre en évidence:

0Affichage de 7 pouces

Émission de blanc ultra-éclatant

Longue durée de vie

Description du produit

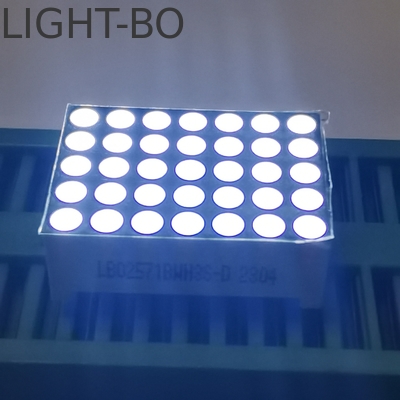

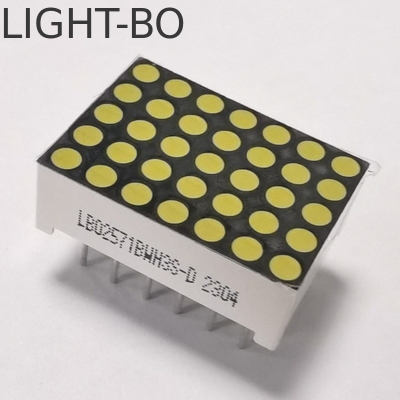

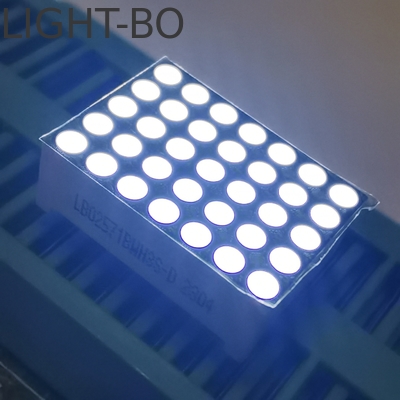

Affichage LED matriciel ultra blanc brillant 0,7 pouce 1,9 mm 5 x 7

Affichage LED matriciel haute performance doté d'un éclairage blanc ultra brillant avec une surface noire pour un contraste et une lisibilité optimaux.

Caractéristiques principales

Segment blanc avec surface noire
Haute intensité lumineuse
Faible consommation de courant
Performances stables
Segments uniformes continus
Montage facile sur PCB
Compatible avec CI
Conforme RoHS

Applications

Équipements audio et panneaux d'instruments
Indicateurs numériques
Produits multimédias
Affichages de taux de change bancaires
Affichages d'horloge à LED
Affichages de stations-service et d'équipements industriels

Applications d'équipements industriels

Fours industriels, équipements de test de fiabilité, instruments analytiques, équipements de contrôle de processus, instruments de test et de mesure, régulateurs de température, automates programmables industriels, systèmes de sécurité

Spécifications techniques

Vert Jaune (Code : J/JU)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Code : Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (Code : F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge ultra brillant (Code : R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra brillant (Code : UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra brillant (Code : BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur spectrale à mi-hauteur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra brillant (Code : WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Valeurs limites absolues (Ta=25ºC)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par puce)	Ipm	20	mA
Tension inverse (par puce)	Vr	5	V
Puissance dissipée (par puce)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

Informations sur le fabricant

Shenzhen Guangzhibao Technology Co., Ltd. (MARQUE : LIGHT-BO) est un leader des solutions OEM et ODM depuis 2006. Avec la certification ISO 9001:2015 et plus de 15 ans d'expérience, nous nous engageons à l'innovation et à une qualité supérieure. Notre entreprise propose des solutions personnalisées de pointe et rentables qui améliorent les avantages concurrentiels sur les marchés mondiaux.

Questions fréquemment posées

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les affichages LED à 7 segments, les affichages LED SMD, les affichages LED matriciels, les affichages LED à flèches, les affichages LED personnalisés, les barres lumineuses LED, les LED traversantes, les LED SMD et les rétroéclairages LED.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces. Nous acceptons également les commandes d'échantillons et les petites quantités inférieures à notre MOQ.

Q4 : Puis-je obtenir des échantillons pour des tests avant de passer une commande ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour les tests, les frais de transport étant à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Le délai de livraison est généralement de 10 à 20 jours, en fonction de la quantité de la commande et de la disponibilité des matières premières. Pour les commandes urgentes avec des matériaux en stock, nous pouvons livrer dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et PayPal pour les petits montants. Les méthodes de paiement sont négociables.

Q7 : Pouvez-vous indiquer les prix FOB ?

R : Oui. Nous pouvons indiquer les prix basés sur les Incoterms EXW, FOB, CIF et DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Veuillez fournir votre adresse e-mail ou nous contacter directement via notre site Web pour notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des remises pour les commandes en gros.

Q10 : Combien coûtent les frais d'expédition ?

R : Les frais d'expédition dépendent de la taille de l'envoi et de la méthode d'expédition. Nous vous fournirons les frais sur demande.

Q11 : Pouvez-vous réaliser des produits de conception personnalisée ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs des LED et les icônes fonctionnelles selon vos exigences.

Q12 : Si j'envoie ma conception, la garderez-vous confidentielle ?

R : Oui, nous ne montrerons ni ne vendrons votre conception à d'autres sans votre autorisation.

Q13 : Quel est le délai d'exécution des échantillons pour les produits personnalisés ?

R : Le délai d'exécution des échantillons est d'environ 20 à 25 jours ouvrables après réception des frais de moule et des dessins de moule approuvés.

Q14 : Quelles méthodes d'expédition utilisez-vous ?

R : Nous expédions généralement via DHL, FedEx, UPS, EMS, par avion ou par mer. Vous pouvez choisir la méthode qui vous convient le mieux.

Q15 : Comment assurez-vous la qualité des produits ?

R : En tant que fabricants certifiés ISO 9001 avec plus de 20 ans d'expérience, nous effectuons des tests à 100 % de tous les produits deux fois avant l'expédition.
