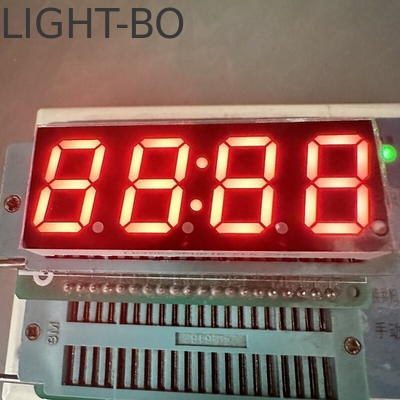

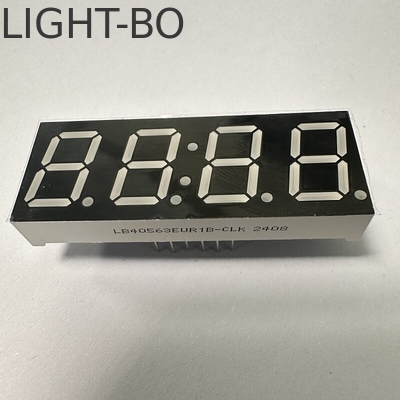

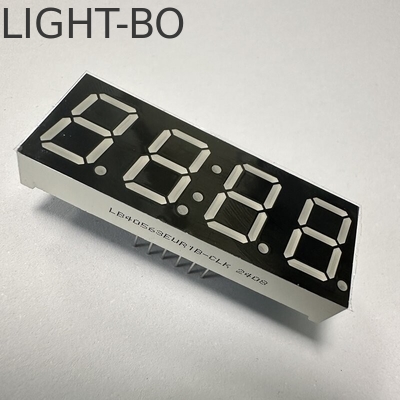

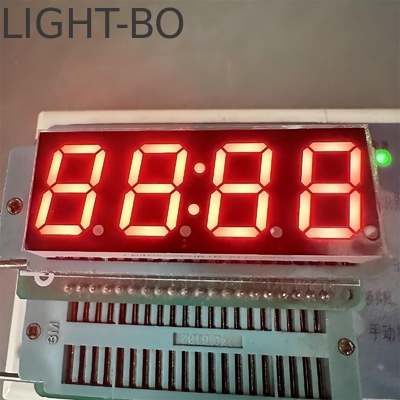

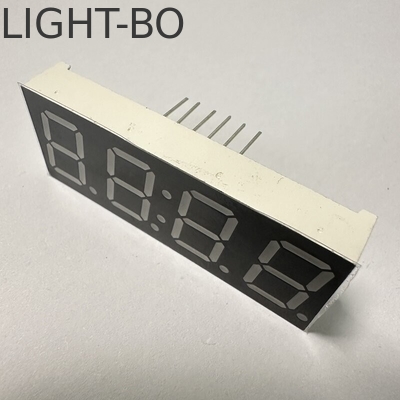

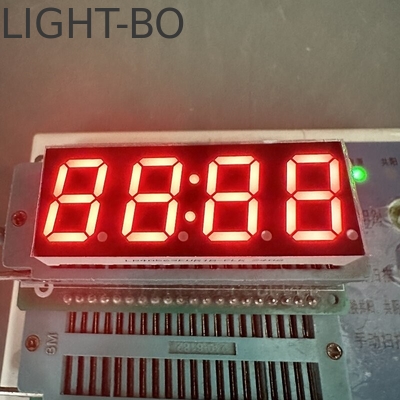

Affichage LED à 7 segments à 4 chiffres pour appareils électroménagers

Affichage LED 7 segments 4 chiffres blanc ultra lumineux de 14,2 mm à anode commune pour appareils électroménagers

Description du produit

Spécifications :

Affichage : écran LED 7 segments pour horloge de 4 chiffres, 0,56 pouce

Hauteur des caractères : 14,2 mm (0,56 pouce)

Dimensions extérieures : 50,3 x 19,0 x 12 mm

Avec anode commune

Couleur d'émission : blanc ultra lumineux

Intensité lumineuse :  120-140mcd

Tension directe : 2,8-3,2V/LED

Courant direct : 5-10mA/LED

Couleurs d'émission personnalisées : rouge, bleu, jaune vert, vert pur, ambre, orange et blanc pur

Haute intensité lumineuse et fiabilité

Faible consommation d'énergie

Courant extrêmement faible

Performances stables

Longue durée de vie

Facile à assembler

Compatible avec les circuits intégrés

Conforme RoHS

Applications :

Largement utilisé pour les panneaux d'instruments, les appareils électroménagers, les indicateurs numériques, les écrans d'horloge à LED et les décodeurs, etc.

• Paramètres du produit

• Valeurs limites absolues (Ta=25ºC)

  Paramètre	Symbole	Valeurs	Unité
  Courant direct (par dé à coudre)	Ipm	20	mA
  Tension inverse (par dé à coudre)	Vr	5	V
  Puissance dissipée (par dé à coudre)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	ºC
  Plage de température de stockage	Tstg	-40~+85	ºC
  Température de soudure (≤3 secondes)	Th	260	ºC



  Code : Vert Jaune - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm




  Code : Ambre/Jaune -Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm




  Code : Orange -F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm




  Code : Rouge Super Lumineux -R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm




  Code : Rouge Ultra Lumineux -UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1,8		2,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm




  Code : Vert Pur -G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,6		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm


  Code : Bleu Ultra Lumineux -BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Largeur du spectre à mi-hauteur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

•


• Code : Blanc Ultra Lumineux -WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2,8		3,2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans LED optoélectroniques. Entreprise certifiée ISO 9001 2015 Systèmes de management de la qualité.  Avec plus de 15 ans d'expérience OEM et ODM.
LIGHTBO s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications des produits

Affichage LED 7 segments, Affichage LED personnalisé, Affichage LED numérique, Affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.

Certifications

Aperçu du bureau et de l'usine

Expositions de l'entreprise

SERVICES D'EXPÉDITION

FAQ (Foire aux questions)

Q1 Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans LED optoélectroniques.
Q2 Quels sont vos principaux produits ?
R : Nos principaux produits comprennent les écrans LED 7 segments, les écrans LED SMD, les écrans LED matriciels, les écrans LED à flèches, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, etc.
Q3 Quel est votre MOQ ?
R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour tester ?
R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.
Q5 Quel est votre délai de livraison ?
R : Délai de livraison : environ 10-20 jours ; selon la quantité de la commande et les matières premières. Si vous avez une commande urgente et que nous avons les matières premières en stock,
nous pouvons ajuster notre plan de production pour qu'il soit prêt dans les 7 à 10 jours.
Q6 Quelles sont vos conditions de paiement ?
R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petites sommes. Les détails des méthodes de paiement peuvent être négociés.
Q7 Pouvez-vous me proposer des prix FOB ?
R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix ?
R : Oui. Veuillez nous faire part de votre adresse e-mail ou nous contacter directement sur le site web pour notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix ?
R : Oui, nous pouvons envisager des remises pour les commandes en gros.
Q10  Combien coûteront les frais d'expédition ?
R : Cela dépend de la taille de votre envoi et de la méthode d'expédition.
Nous vous proposerons les frais comme vous l'avez demandé.
Q11 Pouvez-vous fabriquer des produits sur mesure ?
R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.
Q12 Si j'envoie ma conception, pouvez-vous la fabriquer uniquement pour moi, et ne pas la montrer à personne d'autre ?
R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai de livraison des échantillons pour les produits personnalisés ?
R : Le délai de livraison des échantillons sera d'environ 20 à 25 jours ouvrables après réception du coût du moule et de l'approbation du dessin du moule par les clients.
Q14  Quelles sont les méthodes d'expédition ?
 R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez également choisir une autre méthode qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits ?
R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant l'expédition.
