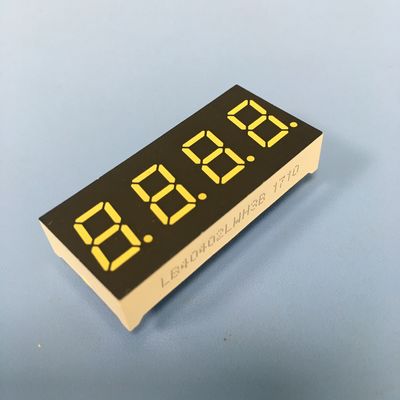

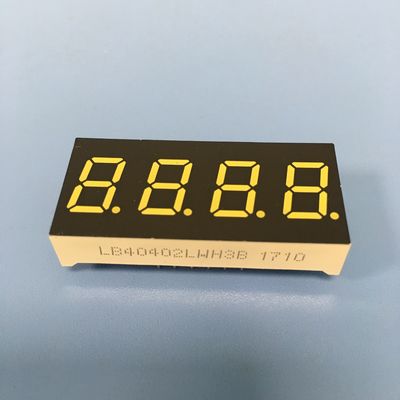

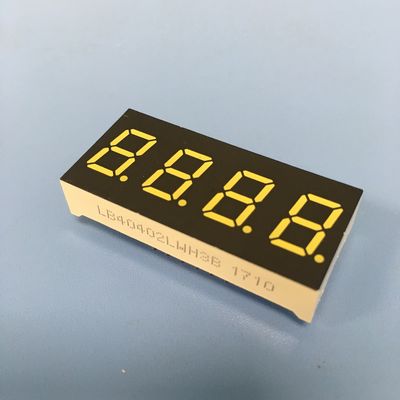

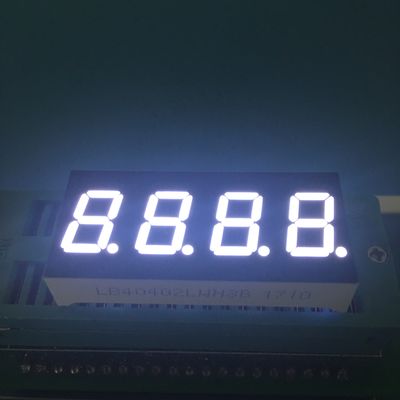

Affichage LED 7 segments blanc ultra lumineux de 0,4 pouce, anode commune pour tableau de bord

Affichage LED 7 segments blanc ultra lumineux de 0,4 pouce, anode commune pour tableau de bord

Nom De Marque:	LIGHTBO
Numéro De Modèle:	LB40402IWH3B
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	TT, Western Union
Capacité à Fournir:	50000PCS/days

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&ROHS

Polarité:

Cathode commune

Spécification:

39.5*18 mm

Couleur des LED:

Blanc ultra lumineux

Dimension du colis:

44 x 16 x 11,85 mm

La polarité:

CC et CA disponibles

Angle de vision:

360°

Taille du panneau:

19,0*63,0mm

Dimension extérieure:

30.1*16*7 mm

Dissipation de puissance:

50 à 70 mW

Courant direct:

40 mA

Domaine d'application:

Écran électrique, publicité

Type de broche:

TREMPER

Tension:

2,8-3,2 V/LED

Numéro d'article:

1571616ASR-P1.7

Courant continu:

20mA

Couleur:

Bleu ultra brillant

Force:

Longue durée de vie

Tension de fonctionnement:

2,8-3,2 V/LED

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000PCS/days

Mettre en évidence:

Affichage à LED commun de segment de l'anode 7

Description du produit

Affichage LED 7 segments 4 chiffres de 0,4 pouce, anode commune, blanc ultra lumineux pour panneau d'instrument

Présentation du produit

Affichage LED 4 chiffres haute performance à 7 segments conçu pour les panneaux d'instruments et les affichages numériques. Caractérisé par un éclairage blanc ultra lumineux avec une configuration à anode commune.

Spécifications clés

Dimensions du boîtier : 10×13×7mm
Hauteur des caractères : 9,9 mm (0,39 pouce)
Polarité : Cathode commune
Couleur : Rouge super lumineux
Couleur de la face : Noir/Gris
Longueur d'onde : 630-635nm
Intensité lumineuse : 50-60mcd/puce
Tension directe : 1,8-2,2V/LED
Couleurs disponibles : Rouge, bleu, vert jaune, vert pur, blanc, ambre, orange et jaune

Valeurs limites absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par puce)	Ipm	20	mA
Tension inverse (par puce)	Vr	5	V
Puissance dissipée (par puce)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤3 secondes)	Th	260	°C

Caractéristiques électriques et optiques

Vert Jaune (Code : J)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Code : Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (Code : F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge Super Lumineux (Code : R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge Ultra Lumineux (Code : UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert Pur (Code : G)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu Ultra Lumineux (Code : BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur spectrale à mi-hauteur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc Ultra Lumineux (Code : WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur de la LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Caractéristiques du produit

Commandes OEM et ODM acceptées
Haute intensité lumineuse et fiabilité
Grand angle de vision
Performances stables
Longue durée de vie
Assemblage facile
Compatible avec les circuits intégrés
Conforme à la directive RoHS

Applications

Largement utilisé pour les équipements audio ou les panneaux d'instruments, les indicateurs numériques et les affichages numériques, les indicateurs d'horloge numérique, les compteurs numériques, les panneaux d'affichage numériques, et applications similaires.
