Affichage LED Anode commune Super rouge brillant à un chiffre 0,39 pouce 7 Segment pour le tableau de bord

Affichage LED Anode commune Super rouge brillant à un chiffre 0,39 pouce 7 Segment pour le tableau de bord

Nom De Marque:	LIGHTBO
Numéro De Modèle:	LB10391BR0A
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	TT, Western Union
Capacité à Fournir:	50000PCS/days

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&ROHS

Couleur de la puce du tube:

couleur unique

Forfait Transport:

EPE+Carton

Couleur des LED:

Rouge lumineux superbe

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000PCS/days

Mettre en évidence:

0Affichage à LED à 7 segments de 39 pouces

Description du produit

Aperçu du produit

Affichage LED anode commun rouge super brillant à un seul chiffre 0,39 pouces à 7 segments pour panneau d'instrument

Spécifications du produit

Hauteur des chiffres : 0,36 pouces (9,2 mm)

Dimensions extérieures : 45,8 x 14 mm

Polarité : Anode commune

Couleurs disponibles : Rouge, Bleu, Vert Jaune, Vert Pur, Blanc Pur, Ambre, Orange

Principales caractéristiques

Intensité lumineuse et fiabilité élevées
Grand angle de vision
Performances stables
Longue durée de vie
Montage et installation sur PCB faciles
Compatible CI
Fonctionnement à faible courant
Segments uniformes continus
Conforme à la directive RoHS
Commandes OEM et ODM acceptées

Gamme de produits

Tailles des chiffres : 0,25" à 20"

Nombre de chiffres : 1, 2, 3, 4, 5 et 6 chiffres

Types de segments : 7 segments, 14 segments et 16 segments

Couleurs disponibles : Rouge, Vert-jaune, Vert, Bleu, Jaune, Rose, Blanc, Bicolore

Couleurs de surface : Noir, Gris ou Rouge

Applications

Équipement audio et tableaux de bord
Indicateurs numériques et affichages numériques
Indicateurs d'horloge numérique et compteurs
Produits multimédias
Affichages des taux de change bancaires
Affichages d'horloge LED
Affichages de stations-service
Équipement industriel : fours, équipements de test, instruments d'analyse
Systèmes de contrôle de processus et contrôleurs de température
Automates programmables et systèmes de sécurité
Appareils électroménagers et contrôleurs de réfrigérateur

Spécifications techniques

Valeurs maximales absolues (Ta=25ºC)

Paramètre	Symbole	Valeurs nominales	Unité
Courant direct (par puce)	Ipm	20	mA
Tension inverse (par puce)	Vr	5	V
Dissipation de puissance (par puce)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

Caractéristiques électriques par code couleur

Vert Jaune (J)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Ambre/Jaune (Y)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Orange (F)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Rouge super brillant (R)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Rouge ultra brillant (UR)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1.8		2.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Vert pur (G)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.6		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Bleu ultra brillant (BH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.8		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur spectrale de la demi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Blanc ultra brillant (WH)

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2.8		3.2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

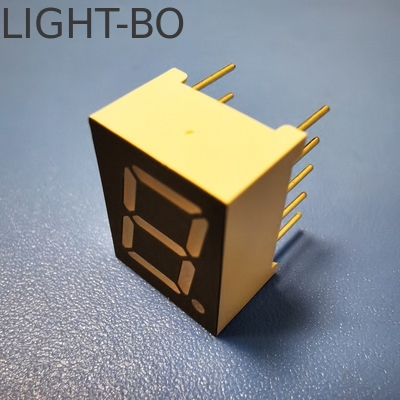

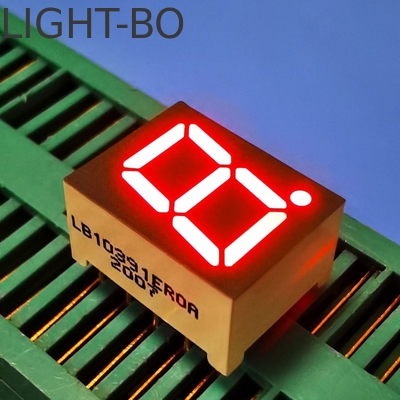

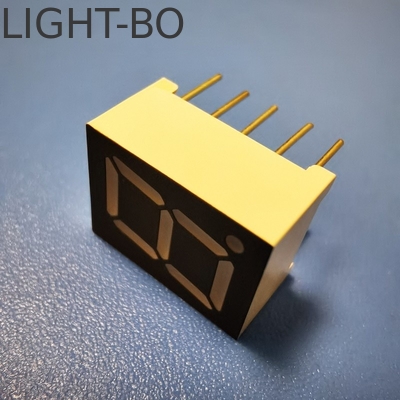

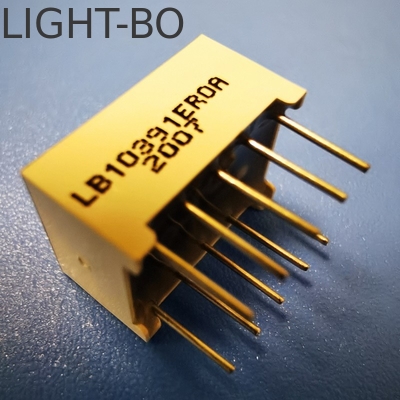

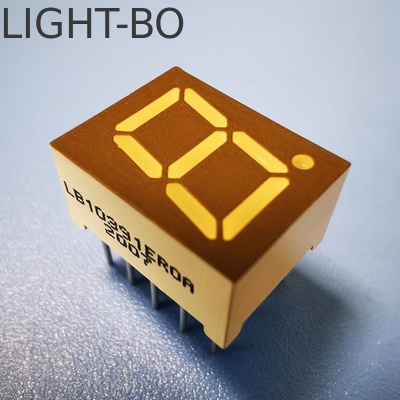

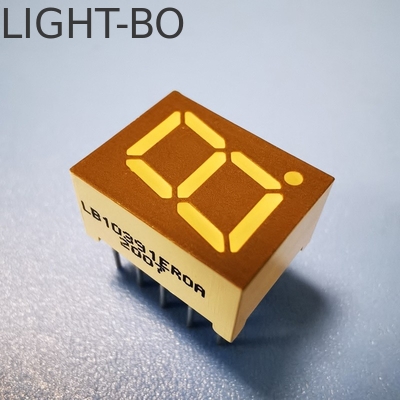

Images du produit

Foire aux questions

Q1 : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes des fabricants d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.

Q2 : Quels sont vos principaux produits ?

R : Nos principaux produits comprennent les affichages LED à 7 segments, les affichages LED SMD, les affichages LED matriciels, les affichages LED fléchés, les affichages LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, et plus encore.

Q3 : Quel est votre MOQ ?

R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et des petites commandes avec des quantités inférieures à notre MOQ.

Q4 : Avant de passer une commande, puis-je obtenir des échantillons pour les tests ?

R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.

Q5 : Quel est votre délai de livraison ?

R : Délai de livraison : environ 10 à 20 jours, selon la quantité commandée et les matières premières. Si vous avez une commande urgente et que nous avons des matières premières en stock, nous pouvons ajuster notre plan de production pour la préparer dans les 7 à 10 jours.

Q6 : Quelles sont vos conditions de paiement ?

R : Nous acceptons les virements bancaires, T/T, Western Union et PayPal pour les petites sommes. Les détails des modes de paiement sont négociables.

Q7 : Pouvez-vous me citer des prix FOB ?

R : Oui. Nous pouvons citer des prix basés sur les incoterms EXW, FOB, CIF, DDP.

Q8 : Comment puis-je obtenir votre catalogue et votre liste de prix ?

R : Oui. Veuillez nous indiquer votre adresse e-mail ou nous contacter directement depuis notre site Web pour obtenir notre catalogue et notre liste de prix.

Q9 : Puis-je négocier les prix ?

R : Oui, nous pouvons envisager des réductions pour les commandes en gros.

Q10 : Combien coûteront les frais d'expédition ?

R : Cela dépend de la taille de votre envoi et de la méthode d'expédition. Nous vous fournirons les frais sur demande.

Q11 : Pouvez-vous réaliser des produits de conception personnalisée ?

R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, les couleurs des LED et les icônes fonctionnelles en fonction de vos besoins.

Q12 : Si j'envoie ma conception, pouvez-vous la réaliser uniquement pour moi et ne la montrer à personne d'autre ?

R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.

Q13 : Quel sera le délai d'exécution des échantillons pour les produits personnalisés ?

R : Le délai d'exécution des échantillons sera d'environ 20 à 25 jours ouvrables après réception du coût du moule et de l'approbation du dessin du moule par les clients.

Q14 : Quelles sont les méthodes d'expédition ?

R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez également choisir d'autres méthodes qui vous conviennent le mieux.

Q15 : Comment assurez-vous la qualité de vos produits ?

R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant expédition.
