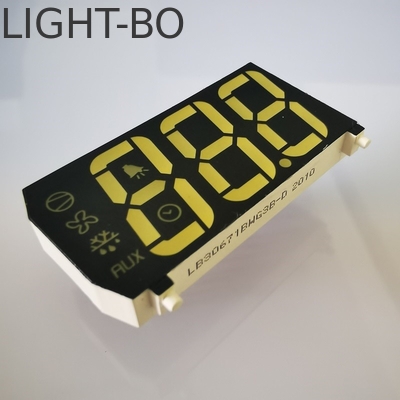

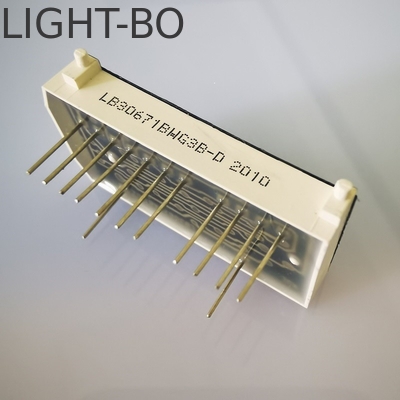

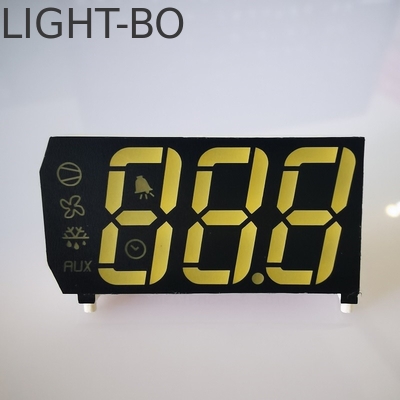

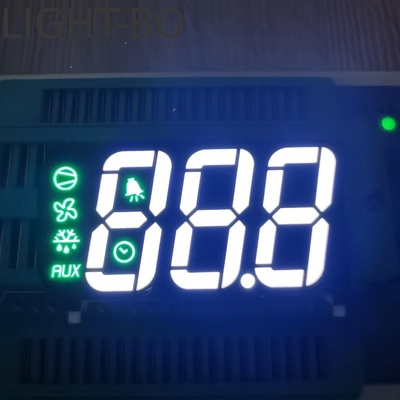

Affichage LED à trois chiffres ultra-blanc/vert pur à 7 segments à cathode commune pour réfrigérateur

• • Affichage LED à 7 segments à 3 chiffres personnalisé

  •


  • Hauteur des chiffres : 17 mm (0,67 pouce)

  •


  • 37,9 x 20,45 x 5,75 mm

  •


  • Polarité : anode commune

  •


  • Couleur d'émission : blanc / vert pur


  • Tension directe par LED : 2,8-3,2 V par LED

  • Courant direct : 5-10 mA/LED

  •


  • Segments blancs et surface noire avec film diffusant jaune

  • Couleurs d'émission : disponibles en rouge, bleu, vert, blanc, ambre, jaune et orange, multicolore

    Caractéristiques maximales absolues (Ta=25ºC)

    Paramètre	Symbole	Valeurs nominales	Unité
    Courant direct (par puce)	Ipm	20	mA
    Tension inverse (par puce)	Vr	5	V
    Dissipation de puissance (par puce)	Pm	80	mW
    Plage de température de fonctionnement	Topr	-40~+85	ºC
    Plage de température de stockage	Tstg	-40~+85	ºC
    Température de soudure (≤3 secondes)	Th	260	ºC




    Code : Vert Jaune - J

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,4	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	30		40	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	569		574	nm




    Code : Ambre/Jaune -Y

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,5	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	60		80	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	585		595	nm




    Code : Orange -F

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,4	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	60		80	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	600		605	nm




    Code : Rouge Super Brillant -R

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	50		60	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	630		635	nm




    Code : Rouge Ultra Brillant -UR

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	1,8		2,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	80		100	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	625		635	nm




    Code : Vert Pur -G

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,6		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		180	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	515		525	nm




    Code : Bleu Ultra Brillant -BH

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,8		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		140	mcd
    Spectre avec demi-valeur	△λ	If=10mA		20		nm
    Longueur d'onde	Dλ	If=10mA	460		465	nm




    Code : Blanc Ultra Brillant -WH

    Paramètre	Symbole	Condition	Min	Typ	Max	Unité
    Tension directe	Vf	If=10mA	2,8		3,2	V
    Tension inverse	Vr	Ir=10uA	5			V
    Intensité lumineuse	Iv	If=10mA	120		140	mcd
    Température de couleur LED	K	If=10mA	5500	20	6800	K
    Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm




  • Haute intensité lumineuse et fiabilité

  • Faible consommation d'énergie

  • Performances stables

  • Longue durée de vie

  • Assemblage facile

  • Compatible CI

  • Certificat : RoHS

  • Applications :

  • Appareils électroniques domestiques, contrôle de climatiseur, indicateurs de réfrigérateur, contrôle de réfrigérateur, contrôle de refroidissement, contrôle de chauffage, etc.

Applications des produits

Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel,largement utilisé pour les appareils ménagers, les indicateurs de température, les indicateurs d'humidité, le contrôleur de réfrigérateur, l'indicateur de thermostats, le contrôle du chauffage et du refroidissement, etc.

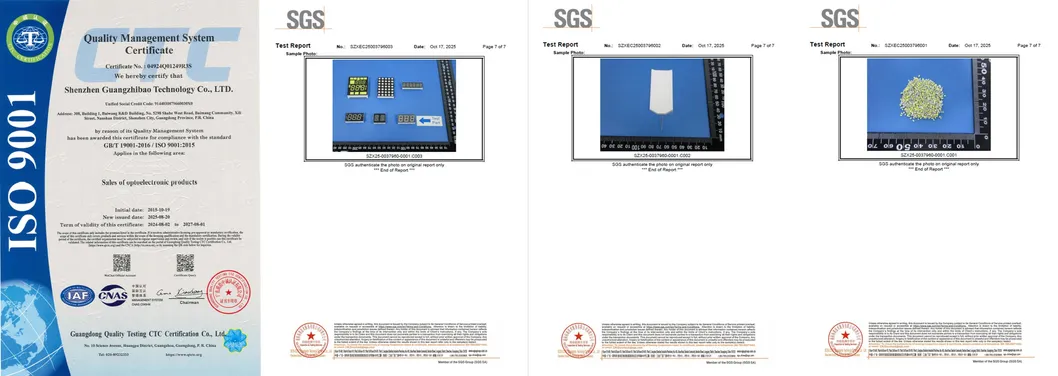

Certifications

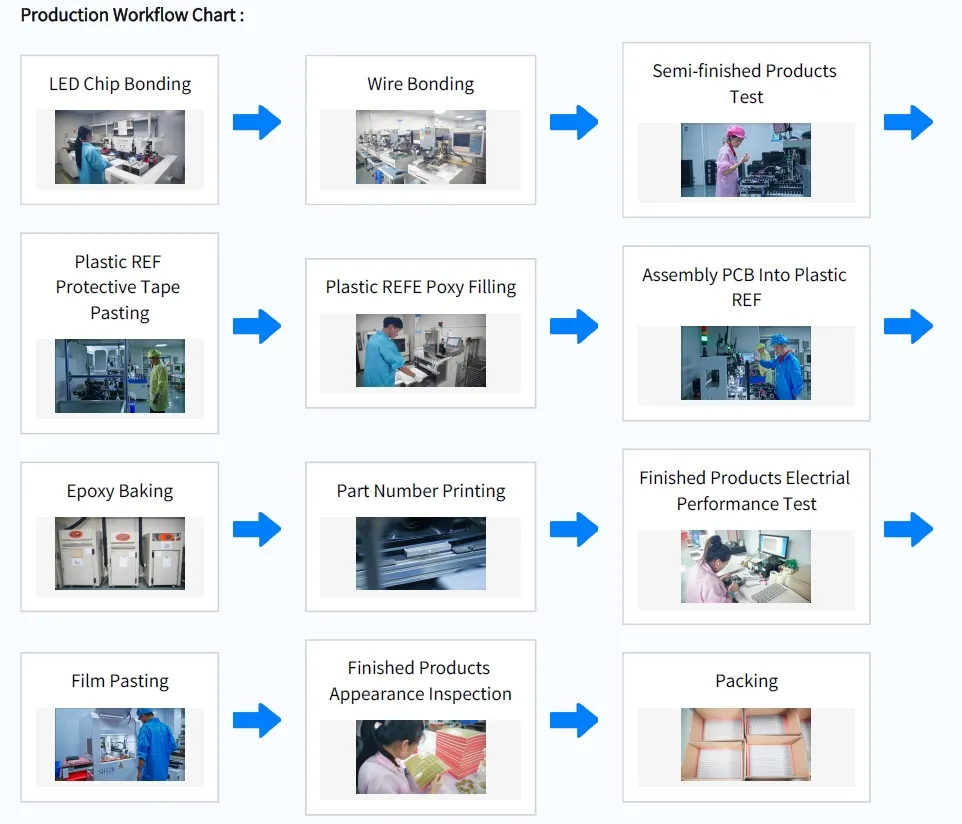

Aperçu du bureau et de l'usine

Expositions de l'entreprise

SERVICES D'EXPÉDITION

FAQ

Q1 Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les affichages LED optoélectroniques.
Q2 Quels sont vos principaux produits ?
R : Nos principaux produits comprennent l'affichage LED à 7 segments, l'affichage LED SMD, l'affichage LED matriciel, l'affichage LED fléché, l'affichage LED de conception personnalisée, la barre lumineuse LED, la LED traversante, les LED SMD, les rétroéclairages LED, etc.
Q3 Quel est votre MOQ ?
R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et des petites commandes avec une quantité inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour les tests ?
R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.
Q5 Combien de temps dure votre délai de livraison ?
R : Délai de livraison : environ 10 à 20 jours ; Selon la quantité commandée et les matières premières. Si vous avez une commande urgente et que nous avons des matières premières en stock,
nous pouvons ajuster notre plan de production pour le préparer dans les 7 à 10 jours.
Q6 Quelles sont vos conditions de paiement ?
R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal avec un petit montant. Les détails des méthodes de paiement peuvent être négociables.
Q7 Pouvez-vous me citer des prix FOB ?
R : Oui. Nous pouvons vous citer des prix basés sur les incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix ?
R : Oui. Veuillez nous faire part de votre adresse e-mail ou nous contacter directement depuis le site Web pour obtenir notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix ?
R : Oui, nous pouvons envisager des réductions pour les commandes en gros.
Q10 Combien coûteront les frais d'expédition ?
R : Cela dépend de la taille de votre envoi et de la méthode d'expédition.
Nous vous proposerons les frais comme vous l'avez demandé.
Q11 Pouvez-vous réaliser des produits de conception personnalisée ?
R : Oui, le service OEM et ODM est disponible. Nous pouvonspersonnalisés les tailles, la couleur des LED et les icônes fonctionnelles selon vos besoins.
Q12 Si j'envoie ma conception, pouvez-vous la réaliser uniquement pour moi et ne pas la montrer à quelqu'un d'autre ?
R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai d'exécution des échantillons pour les produitspersonnalisés ?
R : Le délai d'exécution des échantillons sera d'environ 20 à 25 jours ouvrables après réception du coût du moule et de l'approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes d'expédition ?
R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc., vous pouvez également choisir l'autre moyen qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits ?
R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant l'expédition.
