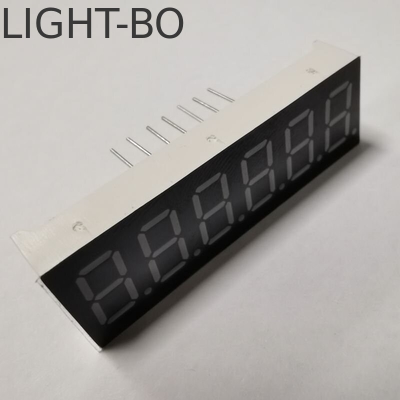

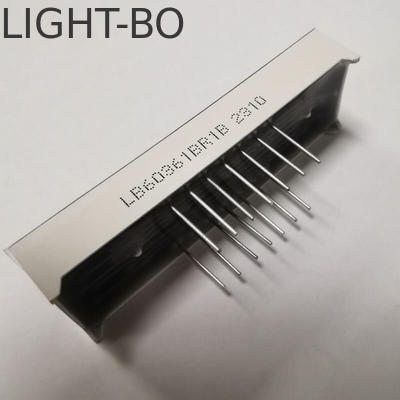

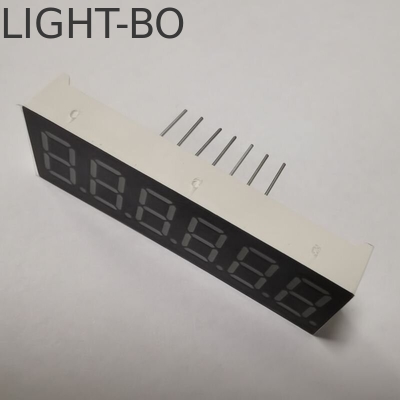

Affichage LED 7 segments jaune à 6 chiffres de 0,36 pouce, anode commune pour tableau de bord

Affichage LED 7 segments jaune à 6 chiffres de 0,36 pouce, anode commune pour tableau de bord

Description du produit

Hauteur des chiffres : 9,2 mm (0,36 pouce)
Dimensions extérieures : 43,5 x 14,0 x 7 mm - Compact et efficace
• Conception à anode commune
• Fabriqué avec des segments blancs, surface noire pour un contraste optimal
• Longueur d'onde : 585-595 nm
Intensité lumineuse : 60-80 mcd pour une visibilité claire
Tension directe : 1,8-2,5 V/LED
• Courant direct : 5-10 mA/LED
Couleurs d'émission personnalisées : rouge, bleu, jaune vert, vert pur, ambre, orange, jaune et blanc
• Haute intensité lumineuse et fiabilité inégalée
• Économe en énergie avec une faible consommation d'énergie
• Consommation de courant extrêmement faible pour une efficacité accrue
• Faible coût de développement pour des solutions économiques
• Offre des performances stables à chaque fois
• Segments uniformes continus pour un affichage cohérent
• Longue durée de vie assurant durabilité et performance
• Assemblage facile pour une installation rapide
• Compatible avec les circuits intégrés pour une intégration transparente
• Certificat : Conforme RoHS

Application : Largement utilisé pour les tableaux de bord, les appareils électroménagers, les indicateurs numériques de température/humidité, etc.

Paramètres du produit

Caractéristiques maximales absolues (Ta=25ºC)

​

Paramètre	Symbole	Valeurs	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	ºC
Plage de température de stockage	Tstg	-40~+85	ºC
Température de soudure (≤3 secondes)	Th	260	ºC

​Code : Vert Jaune - J

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

​Code : Ambre/Jaune - Y

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

​Code : Orange - F

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

​Code : Rouge Super Lumineux - R

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

​Code : Rouge Ultra Lumineux - UR

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

​Code : Vert Pur - G

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

​Code : Bleu Ultra Lumineux - BH

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

​Code : Blanc Ultra Lumineux - WH

​

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées de chromaticité	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

​SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'écrans optoélectroniques à LED. Entreprise certifiée ISO 9001 2015 Systèmes de management de la qualité. Avec plus de 15 ans d'expérience OEM et ODM.
LIGHTBO s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.

Applications des produits

Affichage LED 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, les contrôleurs de réfrigérateur, les indicateurs de thermostat, le contrôle du chauffage et du refroidissement, etc.

Certifications

Aperçu du bureau et de l'usine

Expositions de l'entreprise

SERVICES D'EXPÉDITION

FAQ (Foire Aux Questions)

Q1 Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant d'origine avec plus de 20 ans d'expérience dans les écrans optoélectroniques à LED.
Q2 Quels sont vos principaux produits ?
R : Nos principaux produits comprennent les écrans LED 7 segments, les écrans LED SMD, les écrans LED matriciels, les écrans LED à flèches, les écrans LED de conception personnalisée, les barres lumineuses LED, les LED traversantes, les LED SMD, les rétroéclairages LED, etc.
Q3 Quel est votre MOQ ?
R : Notre MOQ est de 1000 pièces. Nous pouvons également accepter des commandes d'échantillons et de petites commandes dont la quantité est inférieure à notre MOQ.
Q4 Avant de passer commande, puis-je obtenir des échantillons pour tester ?
R : Oui. Nous pouvons fournir 5 à 10 échantillons gratuits pour vos tests, mais les frais de transport seront à la charge du client.
Q5 Quel est votre délai de livraison ?
R : Délai de livraison : environ 10-20 jours ; selon la quantité de commande et les matières premières. Si vous avez une commande urgente et que nous avons des matières premières en stock,
nous pouvons ajuster notre plan de production pour qu'il soit prêt dans les 7 à 10 jours.
Q6 Quelles sont vos conditions de paiement ?
R : Nous acceptons les virements bancaires, T/T, Western Union et Paypal pour les petites sommes. Les détails des méthodes de paiement peuvent être négociés.
Q7 Pouvez-vous me proposer des prix FOB ?
R : Oui. Nous pouvons vous proposer des prix basés sur les Incoterms EXW, FOB, CIF, DDP.
Q8 Comment puis-je obtenir votre catalogue et votre liste de prix ?
R : Oui. Veuillez nous faire savoir votre adresse e-mail ou nous contacter directement sur le site Web pour notre catalogue et notre liste de prix.
Q9 Puis-je négocier les prix ?
R : Oui, nous pouvons envisager des remises pour les commandes en gros.
Q10 Combien coûteront les frais d'expédition ?
R : Cela dépend de la taille de votre envoi et de la méthode d'expédition.
Nous vous proposerons les frais comme vous l'avez demandé.
Q11 Pouvez-vous fabriquer des produits de conception personnalisée ?
R : Oui, les services OEM et ODM sont disponibles. Nous pouvons personnaliser les tailles, la couleur des LED et les icônes fonctionnelles selon vos exigences.
Q12 Si j'envoie ma conception, pouvez-vous la fabriquer uniquement pour moi, et ne pas la montrer à quelqu'un d'autre ?
R : Oui, nous ne la montrerons ni ne la vendrons à d'autres sans votre autorisation.
Q13 Quel sera le délai de livraison des échantillons pour les produits personnalisés ?
R : Le délai de livraison des échantillons sera d'environ 20-25 jours ouvrables après réception des frais de moule et approbation du dessin du moule par les clients.
Q14 Quelles sont les méthodes d'expédition ?
 R : Nous expédions généralement les marchandises par DHL, FEDEX, UPS, EMS, PAR AVION, PAR MER, etc. Vous pouvez également choisir une autre méthode qui vous convient le mieux.
Q15 Comment assurez-vous la qualité de vos produits ?
R : Nous sommes des fabricants certifiés ISO 9001 QMS avec plus de 20 ans d'expérience. Nous effectuons deux tests à 100 % pour tous nos produits avant expédition.
