Affichage à LED à 2 chiffres 7 segments

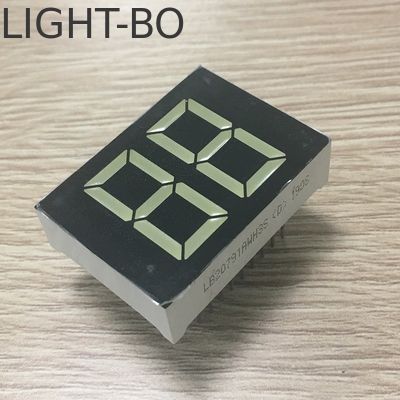

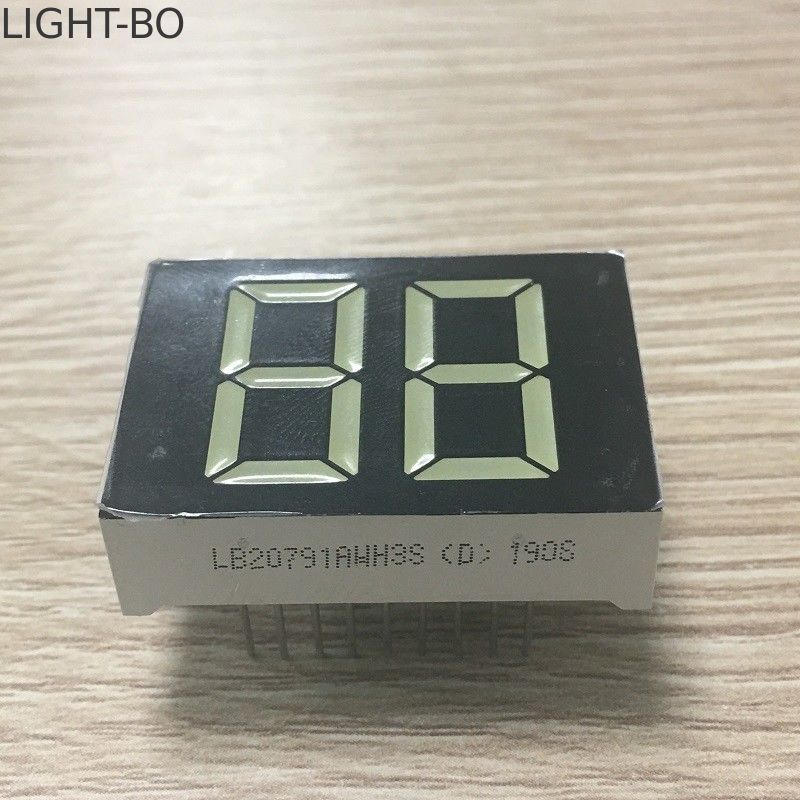

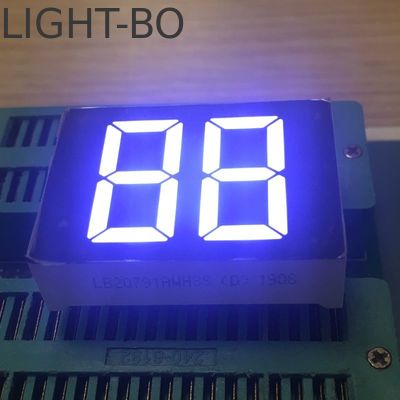

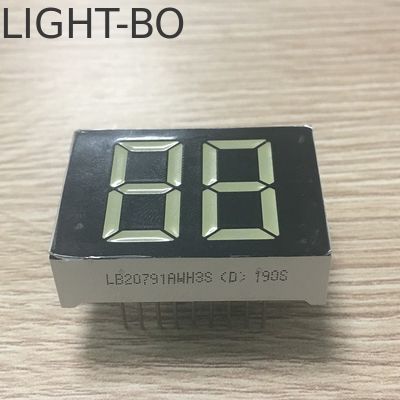

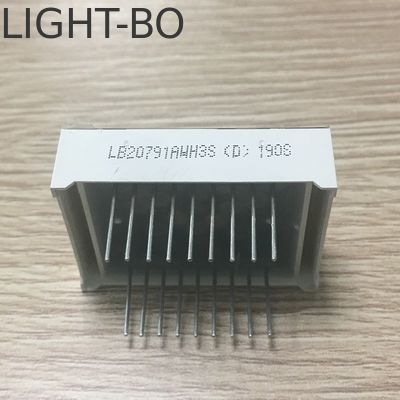

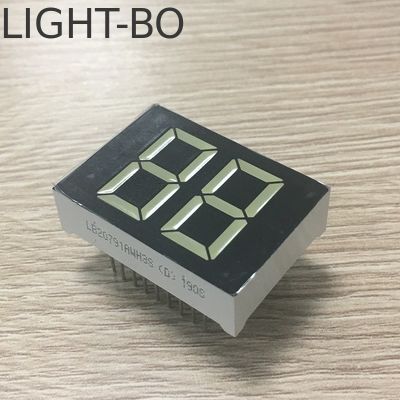

Affichage LED 7 segments à 2 chiffres blanc 20 mm à anode commune rouge ultra brillant

• Affichage LED 7 segments à deux chiffres personnalisé

• Dimensions extérieures : 35,8*25,8*10mm

• Hauteur des chiffres : 20 mm (0,79 pouce)

• Polarité : Anode commune

• Segments jaunes surface noire

• Couleur d'émission : blanc ultra brillant

• X / Y : 0,29-0,31

• Intensité lumineuse : 120-140 mcd

• Tension directe : 2,8-3,2 V/led

• Courant direct : 5-10 mA/led


• Haute intensité lumineuse

• Faible consommation d'énergie

• Courant extrêmement faible

• Performance stable

• Grand angle de vision

• Segments uniformes continus

• Longue durée de vie

• Dissipation thermique rapide

• Compatible CI

• Assemblage facile

• Conforme à la norme RoHS

• Valeurs maximales absolues (Ta=25ºC)

• Paramètre	Symbole	Valeurs nominales	Unité
  Courant direct (par puce)	Ipm	20	mA
  Tension inverse (par puce)	Vr	5	V
  Dissipation de puissance (par puce)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	ºC
  Plage de température de stockage	Tstg	-40~+85	ºC
  Température de soudure (≤3 secondes)	Th	260	ºC



  Code : Jaune Vert - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm



  Code : Ambre/Jaune -Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm



  Code : Orange -F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm



  Code : Rouge super brillant -R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm



  Code : Rouge ultra brillant -UR

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	80		100	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	625		635	nm



  Code : Vert pur -G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.6		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm



  Code : Bleu ultra brillant -BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Spectre avec la moitié de la valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm



  Code : Blanc ultra brillant -WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées chromatiques	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

          Applications :
         Largement utilisé pour les contrôleurs de température et les indicateurs numériques, les appareils ménagers, les tableaux de bord, etc.
