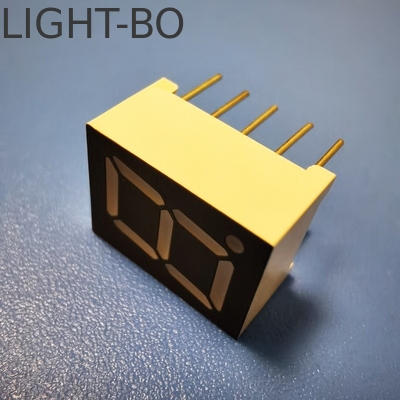

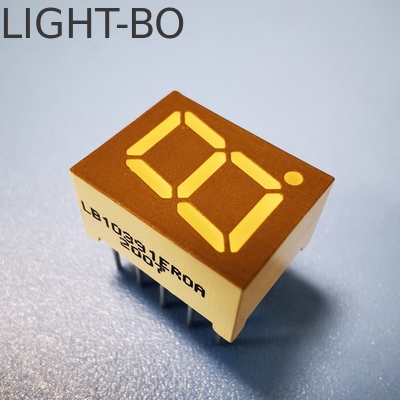

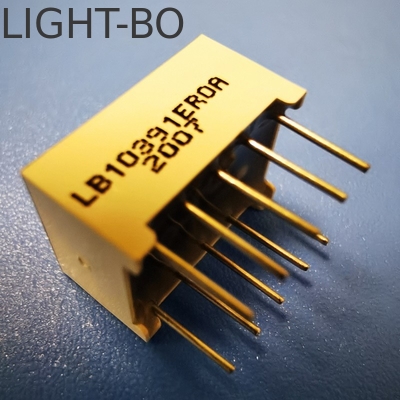

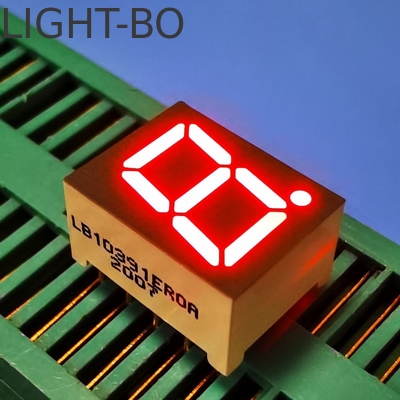

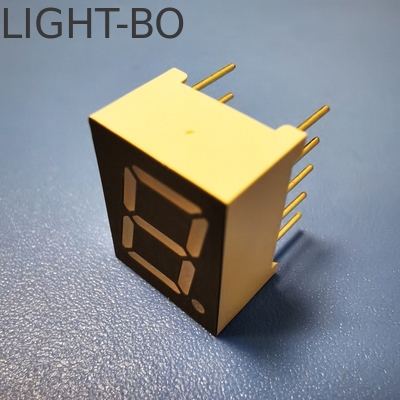

Affichage LED à cathode commune à 7 segments à un chiffre unique de 0,39 pouce pour le panneau d'instruments

Affichage LED à cathode commune à 7 segments à un chiffre unique de 0,39 pouce pour le panneau d'instruments

Nom De Marque:	LIGHT-BO
Numéro De Modèle:	LB10391EUR0A
Nombre De Pièces:	1000
Prix:	Négociable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50000 pièces par jour

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

CE,RoHS,ISO9001

Documents:

Hauteur des chiffres:

9.9 mm (0,39 pouce)

Chiffre:

célibataire

La polarité:

Cathode commune

ÉPINGLE:

Couleur émettrice:

rouge ultra vif

Application:

Tableau de bord

Tension directe:

1.8-2.2V/LED

Courant direct:

5-10mA/led

Certification:

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000 pièces par jour

Mettre en évidence:

Affichage à LED rouge à 7 segments

Panneau d'instruments 7 Affichage à LED segmenté

Affichage à LED à un seul chiffre

Description du produit

Affichage LED à 7 segments, chiffre unique rouge ultra lumineux de 0,39 pouce, cathode commune pour tableau de bord

Détails rapides des affichages LED à segments

Descriptions du produit :
Dimensions du colis : 10 x 13 x 7 mm
Hauteur du caractère : 9,9 mm (0,39 pouce)
Polarité : cathode commune
Couleur : Rouge ultra lumineux
Couleur de la face : Noir/Gris
Longueur d'onde : 625-635 nm
Intensité lumineuse : 80-100 mcd/dé
Tension directe : 1,8-2,2 V/LED
Couleurs d'émission : rouge, bleu, vert jaune, vert pur, blanc, ambre, orange et jaune
Nous pouvons vous fournir toutes sortes d'affichages LED à 7 segments :
- Taille des chiffres : de 0,25" à 20"
- Nombre de chiffres : 1, 2, 3, 4, 5 et 6 chiffres
Segments : 7 segments, 14 segments et 16 segments disponibles
Couleur d'émission disponible : Rouge, Vert jaune, vert, bleu, jaune, rose, blanc, bicolore
Couleur de surface disponible : noir, gris ou rouge

Caractéristiques des affichages LED à segments

Segment blanc, surface noire
Haute intensité lumineuse
Faible consommation de courant
Performances stables
Segments uniformes continus
Montage facile sur PCB
Compatible avec les circuits intégrés
Conforme RoHS

Applications des affichages LED à segments

Équipements audio ou tableaux de bord ;
Utilisation générale pour indicateurs numériques ;
Produits multimédias ;
Affichage des taux de change des banques ;
Affichage d'horloge LED ;
Affichage pour stations-service et autres zones d'affichage diverses d'équipements/machines.
Équipement industriel
- Fours industriels, équipements de test de fiabilité, instruments d'analyse, équipements de contrôle de processus, instruments de test et de mesure, régulateurs de température, automates programmables, systèmes de sécurité

Paramètres du produit

Caractéristiques maximales absolues (Ta=25°C)

Paramètre	Symbole	Valeurs nominales	Unité
Courant direct (par dé)	Ipm	20	mA
Tension inverse (par dé)	Vr	5	V
Puissance dissipée (par dé)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤3 secondes)	Th	260	°C

Code : Vert Jaune - J

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Code : Ambre/Jaune - Y

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Code : Orange - F

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Code : Rouge Super Lumineux - R

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Code : Rouge Ultra Lumineux - UR

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Code : Vert Pur - G

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Code : Bleu Ultra Lumineux - BH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	Δλ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Code : Blanc Ultra Lumineux - WH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARQUE : LIGHT-BO) Fondée en 2006, une entreprise qui intègre la R&D, la fabrication et la vente d'optoélectronique LED Displays. Entreprise certifiée ISO 9001 2015 Systèmes de management de la qualité. Avec plus de 15 ans d'expérience OEM et ODM.
LIGHTBO s'est engagé à fournir des solutions personnalisées de haute qualité et à faible coût pour aider les clients à réduire leurs coûts et à améliorer leur compétitivité.
