Affichage à LED à cathode commune à 7 segments de 14,2 mm

Affichage à LED à cathode commune à 7 segments de 14,2 mm

Nom De Marque:	LIGHTBO
Numéro De Modèle:	LB30561LWH8B
Nombre De Pièces:	1000
Prix:	Negotiate
Conditions De Paiement:	TT, Western Union
Capacité à Fournir:	50000PCS/days

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001&ROHS

Polarité:

Cathode commune

Couleur émettrice:

Blanc ultra lumineux

Chiffres:

Hauteur du personnage:

0,56"( 14,2 mm)

Tension directe:

2,8-3,2 V/LED

Courant direct:

5-10mA/led

Certification:

Détails d'emballage:

EPE+CARTON

Capacité d'approvisionnement:

50000PCS/days

Mettre en évidence:

14Affichage LED à 7 segments de 0

2 mm

Affichage LED à 7 segments du régulateur de température

Description du produit

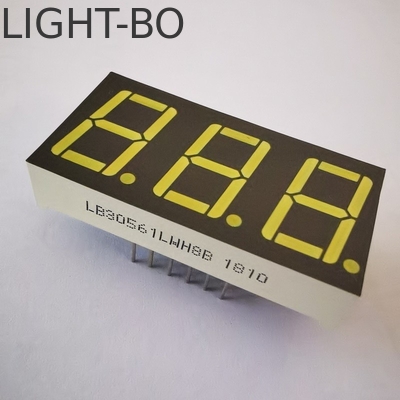

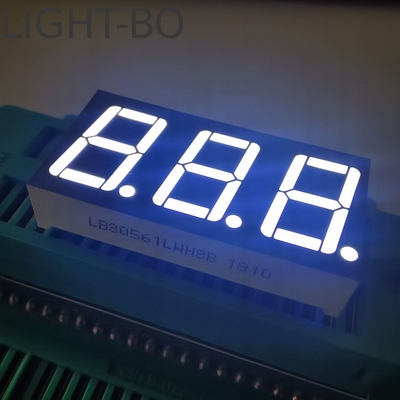

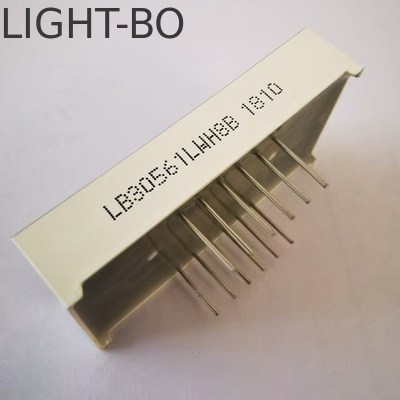

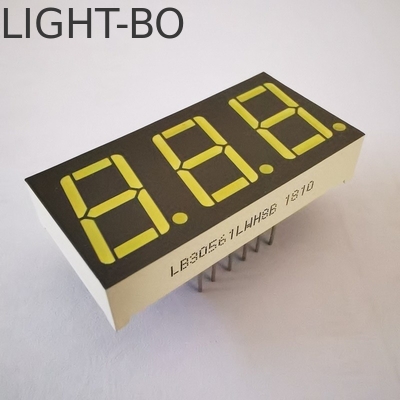

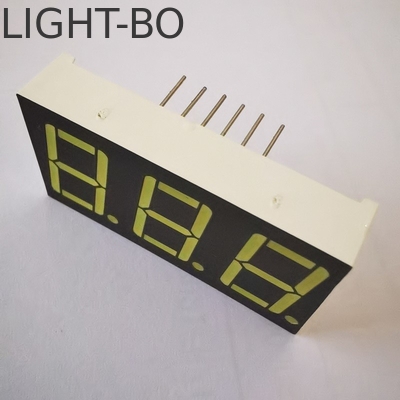

Blanc ultra lumineux 14,2 mm 3 chiffres à cathode commune 7 segments LED pour contrôleur de température

Description du produit :

AFFICHAGE LED 7 SEGMENTS 3 CHIFFRES 14,2 MM

Hauteur des caractères : 0,56" (14,2 mm)

Dimensions extérieures : 37,6 x 19 x 8 mm

Polarité : cathode commune

Tension directe : 2,8-3,2 V/LED

Courant direct : 5-10 mA/LED

Fabriqué avec époxy jaune, surface grise

BLANC ultra lumineux

Couleurs d'émission : rouge, bleu, vert, blanc, ambre, orange et jaune

Paramètres du produit

Valeurs maximales absolues (Ta=25°C)

Paramètre	Symbole	Valeurs	Unité
Courant direct (par puce)	Ipm	20	mA
Tension inverse (par puce)	Vr	5	V
Puissance dissipée (par puce)	Pm	80	mW
Plage de température de fonctionnement	Topr	-40~+85	°C
Plage de température de stockage	Tstg	-40~+85	°C
Température de soudure (≤ 3 secondes)	Th	260	°C

Code : Vert Jaune - J

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	30		40	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	569		574	nm

Code : Ambre/Jaune - Y

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,5	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	585		595	nm

Code : Orange - F

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,4	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	60		80	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	600		605	nm

Code : Rouge ultra lumineux - R

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	50		60	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	630		635	nm

Code : Rouge ultra lumineux - UR

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	1,8		2,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	80		100	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	625		635	nm

Code : Vert pur - G

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,6		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		180	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	515		525	nm

Code : Bleu ultra lumineux - BH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Largeur du spectre à mi-valeur	△λ	If=10mA		20		nm
Longueur d'onde	Dλ	If=10mA	460		465	nm

Code : Blanc ultra lumineux - WH

Paramètre	Symbole	Condition	Min	Typ	Max	Unité
Tension directe	Vf	If=10mA	2,8		3,2	V
Tension inverse	Vr	Ir=10uA	5			V
Intensité lumineuse	Iv	If=10mA	120		140	mcd
Température de couleur LED	K	If=10mA	5500	20	6800	K
Coordonnées chromatiques	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Caractéristique du produit :

Tension directe (rendement lumineux élevé)

Faible consommation d'énergie

Courant extrêmement faible

Lumière uniformément répartie sur chaque segment

Taille standard industrielle

Offre une excellente fiabilité en pleine lumière ambiante

Performance stable

Longue durée de vie

Conforme RoHS/REACH

Applications :

Équipements audio ou panneaux d'instruments

Appareils électroniques ménagers

Affichages numériques

Produits multimédias

Usage général pour indicateurs numériques, indicateurs de température, indicateurs d'humidité, indicateurs de processus, etc.
