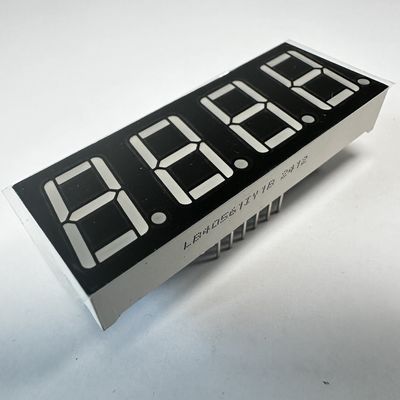

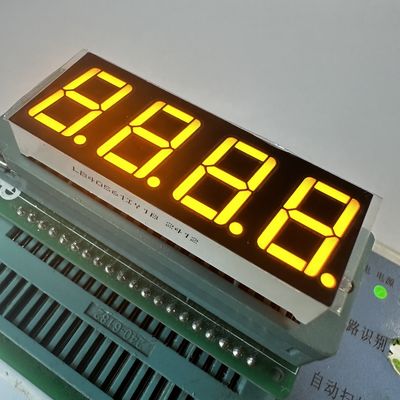

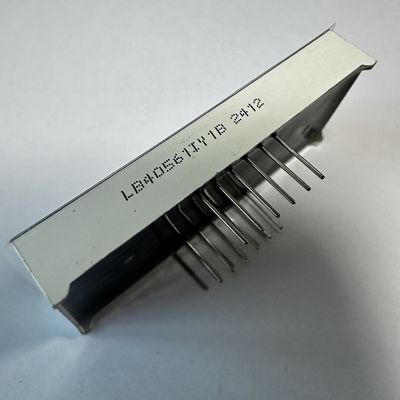

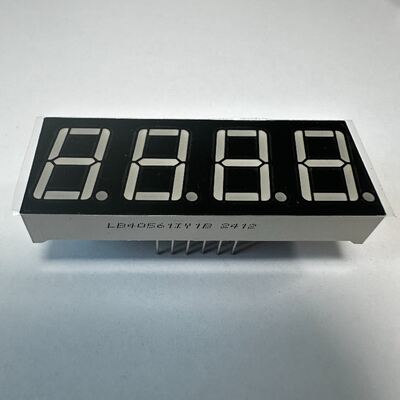

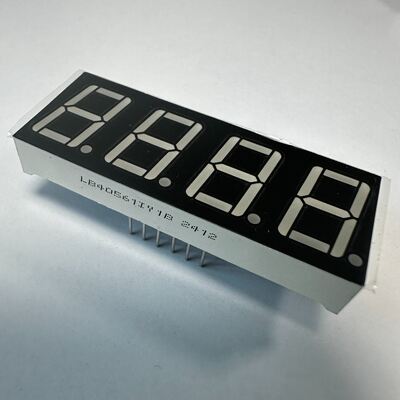

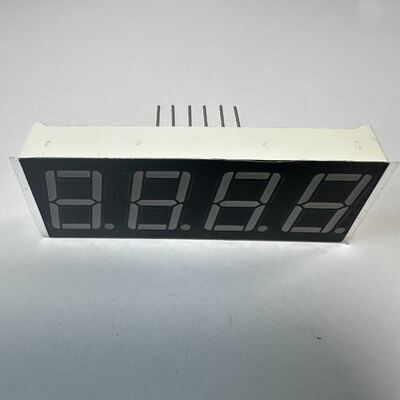

Affichage LED 7 segments de 14,2 mm à 4 chiffres, ambre, anode commune, pour contrôle de température

• Spécifications :
• Affichage : affichage d'horloge LED à 4 chiffres, 0,56 pouce, 7 segments
• Hauteur des caractères : 14,2 mm (0,56 pouce)
• Dimensions extérieures : 50,3 x 19,0 x 8 mm
• Segments blancs, surface noire
• Aveccathode commune
• Couleur d'émission : Ambre
• Intensité lumineuse : 80-100 mcd
• Tension directe : 1,8-2,2 V/led
• Courant direct : 5-10 mA/led
• Couleurs : rouge, bleu, jaune vert, vert pur, ambre, orange et blanc pur
• Valeurs maximales absolues (Ta=25ºC)

  Paramètre	Symbole	Valeurs nominales	Unité
  Courant direct (par puce)	Ipm	20	mA
  Tension inverse (par puce)	Vr	5	V
  Dissipation de puissance (par puce)	Pm	80	mW
  Plage de température de fonctionnement	Topr	-40~+85	ºC
  Plage de température de stockage	Tstg	-40~+85	ºC
  Température de soudure (≤3 secondes)	Th	260	ºC

• Code : Jaune vert - J

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	30		40	mcd
  Spectre avec demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	569		574	nm

• Code : Ambre/Jaune -Y

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.5	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	585		595	nm

• Code : Orange -F

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.4	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	60		80	mcd
  Spectre avec demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	600		605	nm

• Code : Rouge super brillant -R

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	1.8		2.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	50		60	mcd
  Spectre avec demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	630		635	nm

• Code : Vert pur -G

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.6		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		180	mcd
  Spectre avec demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	515		525	nm

• Code : Bleu ultra brillant -BH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Spectre avec demi-valeur	△λ	If=10mA		20		nm
  Longueur d'onde	Dλ	If=10mA	460		465	nm

• Code : Blanc ultra brillant -WH

  Paramètre	Symbole	Condition	Min	Typ	Max	Unité
  Tension directe	Vf	If=10mA	2.8		3.2	V
  Tension inverse	Vr	Ir=10uA	5			V
  Intensité lumineuse	Iv	If=10mA	120		140	mcd
  Température de couleur LED	K	If=10mA	5500	20	6800	K
  Coordonnées chromatiques	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Applications des produits

Affichage LED à 7 segments, affichage LED personnalisé, affichage LED numérique, affichage LED matriciel, largement utilisé pour les appareils électroménagers, les indicateurs de température, les indicateurs d'humidité, le contrôleur de réfrigérateur, l'indicateur de thermostats, le contrôle du chauffage et du refroidissement, etc.
