Détails sur le produit:
|
| Dimension de paquet: | 30.02x12.8 X 7 millimètres | Hauteur du caractère: | 10.00mm (0,39") |
|---|---|---|---|
| Polarité: | anode commune | Couleur: | Ultra blanc |
| Surligner: | Affichage numérique de 7 segments,affichage de segment de la puissance faible 7 |
||
Triple - le grand segment 7 du chiffre 10mm a mené l'affichage de segment du visage noir sept
Description de produit :
Dimension externe : 30.02x12.8 X 7 millimètres
Hauteur du caractère : 10mm (0.39-inch)
Polarité : CC/CA
Le blanc segmente le visage noir
Émission des couleurs : disponible dans le vert rouge et jaune, le vert pur, le blanc pur, le bleu, l'ambre et l'orange
Capacités absolues (Ta=25℃)
| Paramètre | Symbole | Estimations | Unité |
| Courant en avant (par matrices) | IPM | 20 | mA |
| Tension inverse (par matrices) | Vr | 5 | V |
| Dissipation de puissance (par matrices) | P.M. | 80 | mW |
| Chaîne de température de fonctionnement | Topr | -40~+85 | ℃ |
| Température ambiante | Tstg | -40~+85 | ℃ |
| La température de soudure (sec 3) | Th | 260 | ℃ |
| Code : Blanc lumineux de W-Ultra | ||||||
| Paramètre | Symbole | Condition | Minute | Type | Maximum | Unité |
| Tension en avant (par matrices) | Vf | If=20mA | 2,8 | 3,5 | V | |
| Tension inverse (par matrices) | Vr | Ir=40uA | 5 | V | ||
| Intensty lumineux (par matrices) | Iv | If=20mA | 100 | 120 | mcd | |
| Coordonnées trichromatiques | X | If=20mA | 0,29 | 0,33 | nanomètre | |
| Coordonnées trichromatiques | Y | If=20mA | 0,29 | 0,33 | nanomètre | |
| Coefficient 1/10, impulsion d'utilisation en avant maximal de courant (par matrices) 0.1ms | Ifp | 100 | mA | |||
| Chaîne de température de fonctionnement | Torp | -35℃~+85℃ | ||||
| Température ambiante | Tstg | -35℃~+85℃ | ||||
| Avion ci-dessous d'allocation des places de SolderTemperature 1.5mm pendant 3 secondes à 260℃ | ||||||
| Capacité absolue à Ta=25℃ | ||||||
Caractéristique :
Intensité lumineuse élevée
Consommation de puissance faible
Extrêmement - bas courant
Représentation stable
grand angle de visualisation
Segments uniformes continus
Longue durée de vie
IC compatible
Assemblée facile
Rassemblement RoHS conforme
Applicatiom :
Très utilisé pour des contrôleurs de climatiseur, des contrôleurs de température et des indicateurs numériques, appareils ménagers, tableaux de bord et ainsi de suite.

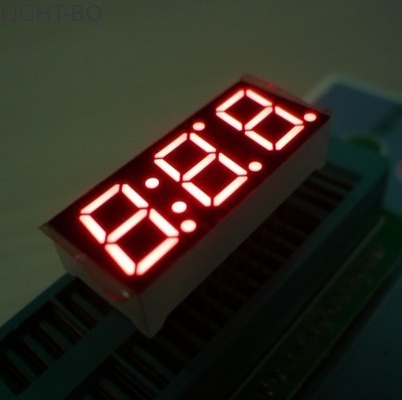

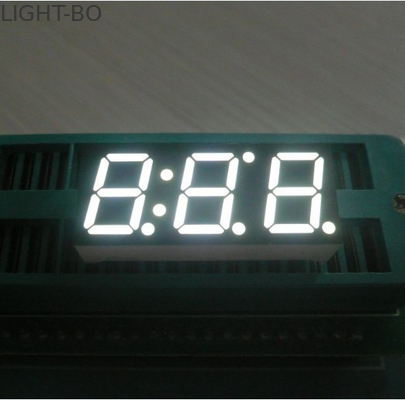

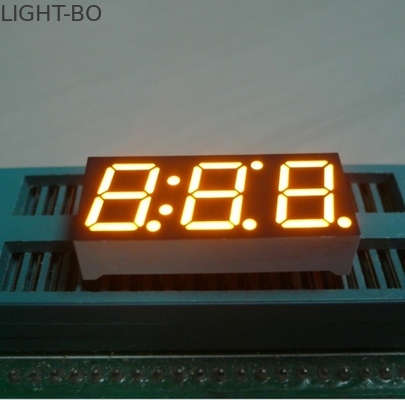

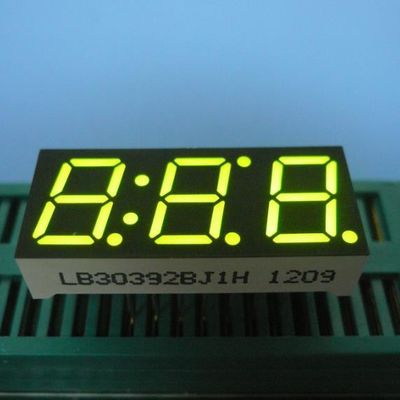

Photo de produit :
Schéma de dimensions et de circuit :
